YC-RF-FLT-0224 | 1300–2500 MHz 定制LC滤波器
价格请询价
获取报价产品简介
通带1300–2500 MHz的定制LC滤波器，插入损耗≤0.8 dB，采用50 Ω端口，连续波功率容量60 W。适用于仪器仪表射频链路的频率选择与带外信号抑制。
核心参数
| 通带频率 | 1300–2500 MHz |
|---|---|
| 插入损耗 | ≤0.8 dB |
| 输入输出驻波比 | ≤1.3 |
| 带外抑制 | ≥40 dBc @ 2900–4800 MHz; ≥30 dBc @ 5000–6500 MHz; ≥20 dBc @ 6800–7000 MHz |
| 端口阻抗 | 50 Ω |
| 连续波功率容量 | 60 W（连续波） |
| 端口类型 | φ0.5 mm 引针 |
| 工作温度（设计保证） | −55～+85 °C |
| 储存温度（设计保证） | −55～+125 °C |
| 表面处理 | 镀银 |
使用说明
选型时请提供工作频段、带宽、带外抑制频点和输入功率要求。安装与调试时保证接地良好，并按本型号图纸焊接；不要超过额定功率。尺寸顺序及安装孔位以型号图纸为准。

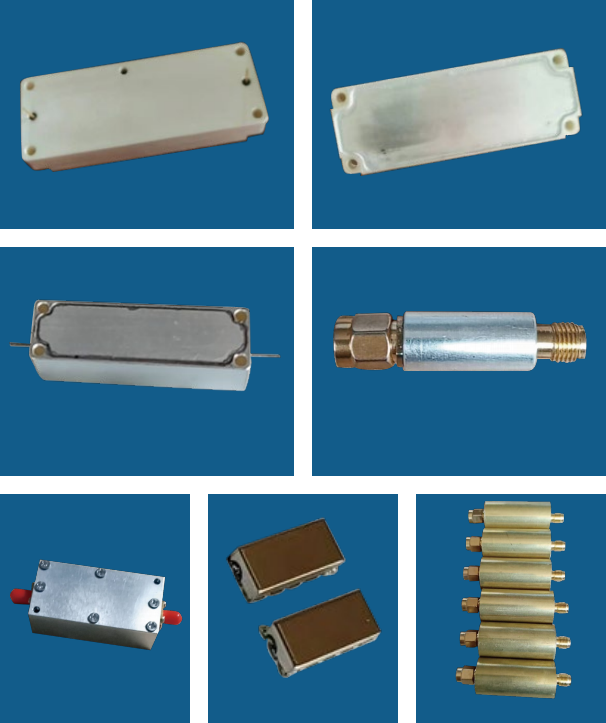

图片为LC 滤波器系列实物参考图，非本型号专属外观；引脚布局与外形以本型号图纸为准。
采购与定制
常规 MOQ 为 1 件，典型打样周期 2 周、批量交期 4 周，具体以技术评审及最终报价为准。
