产品简介
9951A/Y 是面向光通信研发与生产的模块化光波测试平台。9951A 提供 8 个槽位及本地触屏操作，9951Y 提供 18 个槽位，可搭配光功率计、光衰减器及光扰偏器模块，用于光有源、无源器件和光模块、光组件的测试。模块按测量任务单独选配。
主要功能
- 9951A 配备 4.3 英寸触摸屏；9951Y 需外接 VGA 显示屏。
- 网络远程控制，支持最多 64 路客户端访问；RS232C 接口仅适用于 9951A。
- 光功率计模块覆盖 800–1700 nm；两种模块的功率范围分别列出，不作为单模块连续量程。
- 单模 / 多模光衰减器模块提供 0–65 dB 衰减范围；光扰偏模块按工作波段选择。
配置外观示例

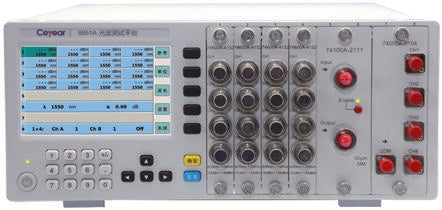

9951A 主机配置外观示例；模块按需求选配。

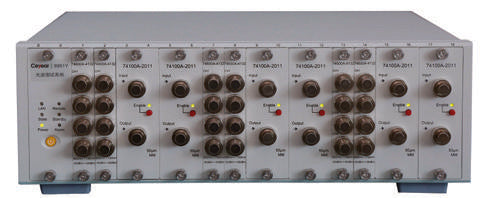

9951Y 主机配置外观示例；模块按需求选配。

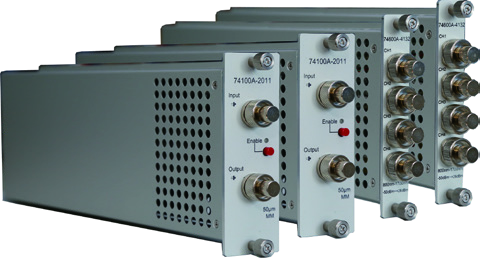

光衰减器及光功率计模块外观示例；不代表默认交付组合。
主机核心参数
| 参数 |
9951A |
9951Y |
| 槽位数 |
8 |
18 |
| 电气接口 |
USB, LAN, RS232C |
USB, LAN |
| 显示方式 |
触摸屏显示 |
需外接 VGA 显示屏 |
| 操作方式 |
触屏、按键或远程控制 |
外接键鼠本地操作或远程控制 |
| 功耗 |
≤65 W |
≤65 W |
| 电源 |
220 VAC ±10%; 50 Hz ±5% |
220 VAC ±10%; 50 Hz ±5% |
| 外形尺寸（宽×高×深） |
(319.5±5) × (132.5±5) × (350±5) mm |
(426±5) × (132.5±5) × (400±5) mm |
光功率计模块
| 参数 |
74600A-4132 |
74600A-4133 |
| 通道数 |
4 |
4 |
| 探测器类型 |
InGaAs |
InGaAs |
| 波长范围 |
800–1700 nm |
800–1700 nm |
| 功率范围 |
-50–26 dBm |
-80–10 dBm |
| 准确度 |
±0.25 dB |
±0.25 dB |
| 线性度及适用功率范围 |
±0.02 dB (-30–10 dBm) |
±0.02 dB (-55–0 dBm) |
| 功率分辨率 |
0.001 dB |
0.001 dB |
| 波长分辨率 |
0.1 nm |
0.1 nm |
| 外形尺寸（宽×高×深）及占槽 |
(20.3±5) × (124±5) × (305±5) mm；1 个槽位 |
(20.3±5) × (124±5) × (305±5) mm；1 个槽位 |
光衰减器模块
| 参数 |
74100A-1011 |
74100A-2011 |
| 光纤类型 |
单模（SM） |
多模（MM） |
| 波长范围 |
1250–1650 nm |
700–1350 nm |
| 衰减范围 |
0–65 dB |
0–65 dB |
| 插入损耗 |
典型 1.0 dB；最大 1.5 dB |
典型 1.3 dB；最大 2.0 dB |
| 设置分辨率 |
0.01 dB |
0.01 dB |
| 准确度 |
±0.15 dB |
±0.3 dB |
| 衰减线性度 |
±0.1 dB |
±0.2 dB |
| 衰减重复性 |
±0.01 dB |
±0.05 dB |
| 最大输入光功率 |
23 dBm |
23 dBm |
| 调节速度 |
>15 dB/s |
>15 dB/s |
| 光闸功能 |
有 |
有 |
| 外形尺寸（宽×高×深）及占槽 |
(40.6±5) × (124±5) × (305±5) mm；2 个槽位 |
(40.6±5) × (124±5) × (305±5) mm；2 个槽位 |
光扰偏器模块
| 参数 |
85200B-1301 |
85200B-1501 |
| 光纤类型 |
单模（SM） |
单模（SM） |
| 工作波长 |
1260–1360 nm |
1500–1600 nm |
| 插入损耗 |
≤1.0 dB (FC/UPC) |
≤1.0 dB (FC/UPC) |
| 偏振相关损耗 |
≤0.05 dB (FC/UPC) |
≤0.05 dB (FC/UPC) |
| 扰偏后偏振度（常温测试） |
≤5% (1310 nm) |
≤5% (1550 nm) |
| 扰偏频率 |
≥1.2 MHz |
≥1.2 MHz |
| 外形尺寸（宽×高×深）及占槽 |
(40.6±5) × (124±5) × (305±5) mm；2 个槽位 |
(40.6±5) × (124±5) × (305±5) mm；2 个槽位 |
环境与测试条件
| 参数 |
规格 |
| 工作温度 |
0–40 °C |
| 存储温度 |
-20–70 °C |
| 相对湿度 |
5–95% |
| 指标测试环境 |
23 °C ±5 °C; <60% RH |
随附附件
| 名称 |
数量 |
说明 |
| 电源线 |
1 |
标准三芯电源线 |
| 用户手册 |
1 |
— |
| 产品合格证 |
1 |
— |
选配模块
| 选件型号 |
名称 |
主要参数 |
| 74600A-4132 |
光功率计模块 |
-50–26 dBm |
| 74600A-4133 |
光功率计模块 |
-80–10 dBm |
| 74100A-1011 |
光衰减器模块 |
单模（SM）；1250–1650 nm |
| 74100A-2011 |
光衰减器模块 |
多模（MM）；700–1350 nm |
| 85200B-1501 |
光扰偏器模块 |
1500–1600 nm |
| 85200B-1301 |
光扰偏器模块 |
1260–1360 nm |
其他说明
主机与模块按所需通道数、光纤类型及波长选配；图中为配置外观示例，所示模块不作为默认随附配置。光扰偏器模块支持波长定制，按需求另行确认。选配模块与随附附件分开列示；价格及交付周期按实际配置报价确认。
