产品简介
6422 是用于光纤链路测试和故障定位的模块化光时域反射计，可按波长和光纤类型选择单波长至四波长 OTDR 模块。提供单模、多模及单多模组合配置，适用于通信网络建设与维护。主机与 OTDR 模块可分别选择，一个主机可配多个模块。

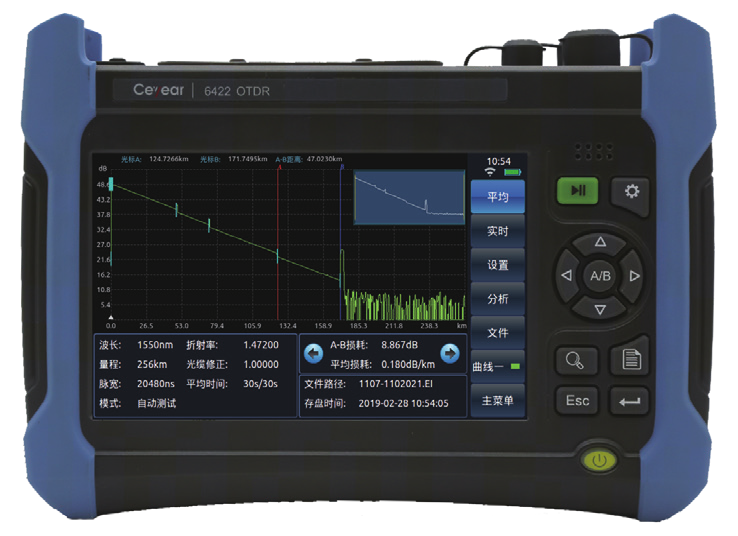

实物外观为配置示例；OTDR 模块及功能选件按需求选配。
主要功能
- 自动设置测试条件，输出测试曲线与事件列表。
- 支持通信光自动监测及告警，测试前需根据链路状态选择模块。
- 光纤链路事件可图形化显示，便于定位连接与损耗事件。
- 稳定光源、光功率计、红光源、端面检查仪及 WiFi 均为可选功能。
核心参数
| 参数 |
规格 |
| 最大动态范围 |
46 dB，取决于所选模块；测试条件见下文。 |
| 最小事件盲区（典型值） |
0.8 m，取决于所选模块及测试条件。 |
| 最高采样分辨率 |
2.5 cm |
| 数据采样点 |
256k |
| 文件格式 |
Bellcore GR196; SR-4731 |
| 模块波长配置 |
单波长 / 双波长 / 三波长 / 四波长 |
单波长模块
| 模块型号 |
工作波长 / 光纤类型 |
动态范围¹（dB） |
事件盲区²（m，典型） |
衰减盲区³（m，典型） |
| 6422-1105 |
单模（SM） 1625 nm; 内置滤波器 |
36 |
1.5 |
4.5 |
| 6422-1106 |
单模（SM） 1650 nm; 内置滤波器 |
36 |
1.5 |
4.5 |
| 6422-1201 |
多模（MM） 850 nm |
24 |
1.5 |
8 |
| 6422-1202 |
多模（MM） 1300 nm |
36 |
1.5 |
8 |
双波长模块
| 模块型号 |
工作波长 / 光纤类型 |
动态范围¹（dB） |
事件盲区²（m，典型） |
衰减盲区³（m，典型） |
| 6422-2101 |
单模（SM） 1310/1550 nm |
37/35 |
1.5 |
8 |
| 6422-2102 |
单模（SM） 1310/1550 nm |
42/40 |
0.8 |
4.5 |
| 6422-2103 |
单模（SM） 1310/1550 nm |
45/42 |
0.8 |
4.5 |
| 6422-2105 |
单模（SM） 1550/1625 nm; 内置滤波器 |
36/36 |
1.5 |
8 |
| 6422-2107 |
单模（SM） 1550/1650 nm; 内置滤波器 |
36/36 |
1.5 |
8 |
| 6422-2109 |
单模（SM） 1310/1550 nm |
46/46 |
0.8 |
4.5 |
| 6422-2108 |
单模（SM） 1310/1550 nm |
30/28 |
1.5 |
8 |
| 6422-2201 |
多模（MM） 850/1300 nm |
26/34 |
1.5 |
8 |
三波长模块
| 模块型号 |
工作波长 / 光纤类型 |
动态范围¹（dB） |
事件盲区²（m，典型） |
衰减盲区³（m，典型） |
| 6422-3101 |
单模（SM） 1310/1490/1550 nm |
37/35/35 |
1.5 |
8 |
| 6422-3102 |
单模（SM） 1310/1550/1625 nm; 内置滤波器, 双光口 |
37/35/35 |
1.5 |
8 |
| 6422-3103 |
单模（SM） 1310/1550/1625 nm; 内置滤波器, 单光口 |
42/40/40 |
0.8 |
4.5 |
| 6422-3104 |
单模（SM） 1310/1550/1650 nm; 内置滤波器, 单光口 |
42/40/40 |
0.8 |
4.5 |
| 6422-3105 |
单模（SM） 1310/1550/1650 nm; 内置滤波器, 双光口 |
37/35/35 |
1.5 |
8 |
| 6422-3106 |
单模（SM） 1310/1550/1625 nm; 内置滤波器, 单光口 |
30/28/28 |
1.5 |
8 |
四波长模块
| 模块型号 |
工作波长 / 光纤类型 |
动态范围¹（dB） |
事件盲区²（m，典型） |
衰减盲区³（m，典型） |
| 6422-4101 |
单模（SM） 1310/1490/1550/1625 nm; 内置滤波器, 双光口 |
37/35/35/35 |
1.5 |
4.5 |
| 6422-4105 |
单模（SM） 1310/1490/1550/1650 nm; 内置滤波器, 双光口 |
37/35/35/35 |
1.5 |
4.5 |
| 6422-4001 |
单模（SM） 1310/1550 nm; 多模（MM） 850/1300 nm |
37/35/26/34 |
1.5 |
8 |
| 6422-4002 |
单模（SM） 1310/1550 nm; 多模（MM） 850/1300 nm |
30/28/24/28 |
1.5 |
8 |
参数适用条件
- 动态范围：环境温度 23 °C±5 °C，最大测试脉冲宽度，平均时间 >180 s，SNR=1。
- 事件盲区为典型值：量程 ≤1.6 km，脉宽 3 ns，光纤端面反射损耗 ≥40 dB。
- 衰减盲区为典型值：量程 ≤1.6 km，脉宽 5 ns 或更小，光纤端面反射损耗 ≥50 dB。
- 多波长模块的动态范围按工作波长顺序对应；组合单多模模块先列单模、再列多模。
标准配置
| 名称 |
数量 |
说明 |
| 6422 主机 |
1 |
内含锂电池 |
| 电源线组件 |
1 |
输入 100–240 VAC；50–60 Hz；2.0 A。输出 15±2 V；≥3 A。 |
| 用户手册 |
1 |
— |
| 产品合格证 |
1 |
— |
| 专用软包 |
1 |
— |
功能及附件选件（按需选配）
| 选件型号 |
名称 |
说明 |
| 6422-001 |
U 盘 |
≥4 GB |
| 6422-002 |
SD 卡 |
≥8 GB |
| 6422-003 |
USB 数据线 |
≥0.5 m |
| 6422-004 |
备用电池包 |
6422 专用电池包 |
| 6422-005 |
LC 适配器 |
— |
| 6422-006 |
SC 适配器 |
— |
| 6422-007 |
ST 适配器 |
— |
| 6422-008 |
VFL 红光源 |
650±20 nm; 10 mW; CW / 1 Hz / 2 Hz |
| 6422-009 |
OPM 光功率计 |
850–1650 nm；−46–+24 dBm（或 −70–0 dBm）；不确定度 ±5%（−25 dBm，CW）。 |
| 6422-010 |
LS 光源 |
波长与 OTDR 模块相同；输出功率 ≥−5 dBm；CW / 270 Hz / 1 kHz / 2 kHz。 |
| 6422-011 |
专用工程塑料箱 |
— |
| 6422-012 |
光纤端面检测仪 |
放大倍数 ≥200；USB 接口。 |
| 6422-013 |
WiFi 模块 |
— |
OTDR 光接口选型
| 订货后缀 |
连接器 |
| FA |
FC/APC |
| FU |
FC/UPC |
其他说明
根据光纤类型、工作波长、动态范围、连接器及选件选择配置；各模块参数不合并为单一模块性能。主机与 OTDR 模块可分别选择，一个主机可配多个模块，模块和功能选件不作为默认随附件。价格与交付周期以实际配置报价为准。
