YC-TI-BST-0001 | 5252D 5G 基站测试仪
价格请询价
获取报价产品简介
5252D 将信号发生与信号分析集成在模块化多通道测试平台中，射频频率覆盖 400 MHz–6 GHz，FR1 射频带宽为 200 MHz。支持 5G NR 及多种移动通信制式的信号生成、分析与基站测试，可用于无线通信研发、基站生产、通信实验室和运维测试。硬件模块、协议功能及扩展频段按项目配置。
主要功能
- 多路独立基带与收发一体架构，支持模块化扩展和多通道并行测试。
- 实时生成 5G NR、TDD-LTE、FDD-LTE、LoRa、TD-SCDMA、WCDMA、GSM 等信号，参数可灵活配置。
- 多域分析及 EVM、最大功率、OBW、ACLR、总功率动态范围、关断功率、瞬时响应、端口时间对齐和杂散辐射测试。
- 干扰与 AWGN 信号用于接收机参考灵敏度、动态范围、邻道选择性、互调和信道内选择性测试。
- 一键抓取 IQ 数据并保存，通过前面板 USB 或后面板 LAN 导出；触摸屏与框图化界面便于配置。
- 支持基站研发、产线自动测试、前沿通信实验室及现场运维中的射频性能测试。
核心参数
| 参数 | 规格 |
|---|---|
| 射频频率范围 | 400 MHz–6 GHz |
| 发射／接收频率分辨率 | 1 Hz / 1 Hz |
| 射频分析带宽 | 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 / 200 MHz |
| 射频带宽 | 200 MHz (FR1) |
| 输入电平范围 | −80…+28 dBm |
| 输入衰减器范围 | 30 dB |
| 输出电平范围 | −100…0 dBm |
| 输出电平分辨率 | 0.1 dB |
| 发射绝对电平精度（20–30 °C） | ±0.6 dB (−10…0 dBm); ±0.8 dB (−40…−10 dBm); ±1.0 dB (−70…−40 dBm); ±1.2 dB (−100…−70 dBm) |
| 接收绝对电平精度 | ±0.8 dB (−10…+28 dBm); ±1.2 dB (−80…−10 dBm) |
| 谐波 | ≤−30 dBc |
| 非谐波 | ≤−40 dBc |
| 发射单边带相位噪声（1 GHz） | ≤−90 dBc/Hz @100 Hz; ≤−110 dBc/Hz @1 kHz; ≤−118 dBc/Hz @10 kHz; ≤−114 dBc/Hz @100 kHz; ≤−120 dBc/Hz @1 MHz |
| 接收单边带相位噪声（1 GHz） | ≤−90 dBc/Hz @100 Hz; ≤−110 dBc/Hz @1 kHz; ≤−118 dBc/Hz @10 kHz; ≤−114 dBc/Hz @100 kHz; ≤−120 dBc/Hz @1 MHz |
| ACLR（100 MHz 5G NR） | −52 dBc (L1, U1) |
| OBW（100 MHz 5G NR） | 主信号带宽误差 <1 MHz |
| 频谱模板 | 支持协议规定的全部模板 |
| 扩展频段（模块配置） | 31.8–33.4 / 45.5–50.2 / 50.4–52.6 / 81–86 GHz |
| 射频并行通道（配置能力） | 单模块 4 通道收发；级联最多 32 通道收发 |
| 微波并行通道（配置能力） | 单模块 2 通道收发；级联最多 16 通道收发 |
信号发生规格
| 制式 | 参数 | 规格 |
|---|---|---|
| 5G NR | 频率范围 | 400 MHz–6 GHz |
| 5G NR | 调制／解调格式 | QPSK / 16QAM / 64QAM / 256QAM |
| 5G NR | 物理信道 | SSB / PDCCH / PDSCH / PUCCH / PUSCH |
| 5G NR | 信号带宽 | 100 MHz |
| 5G NR | EVM | ≤1% (100 MHz OFDM @3.5 GHz) |
| TD-LTE / FDD-LTE | 频率范围 | 400 MHz–6 GHz |
| TD-LTE / FDD-LTE | 物理信道 | RS / PSS / SSS / PBCH / PCFICH / PHICH / PDCCH / PDSCH / PRACH / PUCCH / PUSCH |
| TD-LTE / FDD-LTE | 调制／解调格式 | QPSK / 16QAM (UL PUSCH) / 64QAM (DL PDSCH) |
| TD-LTE / FDD-LTE | 信号带宽 | 20 MHz |
| TD-LTE / FDD-LTE | EVM | ≤1% (TDD: 20 MHz, 100 RB) |
| TD-LTE / FDD-LTE | 信道功率（相对 RS） | −30…0 dB (PSS / SSS / PBCH / PCFICH / PHICH / PDCCH / PDSCH) |
| TD-SCDMA / WCDMA | 频率范围 | 400 MHz–6 GHz |
| TD-SCDMA / WCDMA | EVM | ≤2% |
| TD-SCDMA / WCDMA | 波形质量 | >0.999 |
| TD-SCDMA / WCDMA | 频率误差 | ≤±10 Hz |
| TD-SCDMA / WCDMA | 相位误差 | ≤4° |
| GSM | 频率范围 | 400 MHz–6 GHz |
| GSM | EVM | ≤2% |
| GSM | 调制／解调格式 | GMSK / 8PSK |
| GSM | 相位误差 | ≤4° |
| GSM | 频率误差 | ≤20 Hz |
| LoRa | 频率范围 | 433 MHz |
| LoRa | 调制／解调格式 | 扩频与前向纠错；SF6 / SF7 / SF8 / SF9 / SF10 / SF11 / SF12 |
| LoRa | 信号带宽 | 7.8 / 10.4 / 15.6 / 20.8 / 31.2 / 41.7 / 62.5 / 125 / 250 / 500 kHz |
| LoRa | 相位误差 | ≤4° |
| NB-IoT | 频率范围 | 900 / 2200 MHz |
| NB-IoT | 物理信道 | NPSS / NSSS / NPBCH / NPDCCH / NPDSCH |
| NB-IoT | 载波间隔 | 15 / 3.75 kHz |
| NB-IoT | EVM | ≤1% @900 / 2200 MHz |
信号分析规格
| 制式 | 参数 | 规格 |
|---|---|---|
| 5G NR | 频率范围 | 400 MHz–6 GHz |
| 5G NR | 调制／解调格式 | QPSK / 16QAM / 64QAM / 256QAM |
| 5G NR | EVM | ≤1% (100 MHz OFDM @3.5 GHz) |
| 5G NR | 信号带宽 | 100 / 400 MHz |
| 5G NR | 物理信道 | SSB / PDCCH / PDSCH / PUCCH / PUSCH / PRACH |
| TD-LTE / FDD-LTE | 频率范围 | 400 MHz–6 GHz |
| TD-LTE / FDD-LTE | 物理信道 | RS / PSS / SSS / PBCH / PCFICH / PHICH / PDCCH / PDSCH / PRACH / PUCCH / PUSCH |
| TD-LTE / FDD-LTE | 调制／解调格式 | QPSK / 16QAM (UL PUSCH) / 64QAM (DL PDSCH) |
| TD-LTE / FDD-LTE | 信号带宽 | 20 MHz |
| TD-LTE / FDD-LTE | 频率误差 | ≤20 Hz |
| TD-LTE / FDD-LTE | 滤波器 | 矩形：1.08 / 2.7 / 4.5 / 9 / 13.5 / 18 MHz (E-UTRA)；WCDMA：1.28 MHz, RRC, α=0.22 (UTRA) |
| TD-LTE / FDD-LTE | 测量动态范围 | >45 dB (E-UTRA); >56 dB (UTRA) |
| TD-SCDMA / WCDMA | 频率范围 | 400 MHz–6 GHz |
| TD-SCDMA / WCDMA | 相位误差 | ≤4° |
| TD-SCDMA / WCDMA | 频率误差 | ≤20 Hz |
| TD-SCDMA / WCDMA | EVM | ≤3% |
| GSM | 频率范围 | 400 MHz–6 GHz |
| GSM | EVM | ≤2% |
| GSM | 调制／解调格式 | GMSK / 8PSK |
| GSM | 相位误差 | ≤2° |
| GSM | 滤波器 | Gaussian 500 kHz / 1 MHz |
| GSM | 频率误差 | ≤20 Hz |
| LoRa | 频率范围 | 433 MHz |
| LoRa | 调制／解调格式 | 扩频与前向纠错；SF6 / SF7 / SF8 / SF9 / SF10 / SF11 / SF12 |
| LoRa | 信号带宽 | 7.8 / 10.4 / 15.6 / 20.8 / 31.2 / 41.7 / 62.5 / 125 / 250 / 500 kHz |
| LoRa | 相位误差 | ≤2° |
| NB-IoT | 频率范围 | 900 / 2200 MHz |
| NB-IoT | 物理信道 | NPSS / NSSS / NPBCH / NPDCCH / NPDSCH |
| NB-IoT | 载波间隔 | 15 / 3.75 kHz |
| NB-IoT | EVM | ≤2% @900 / 2200 MHz |
整机规格
| 参数 | 规格 |
|---|---|
| 标准接口 | USB、网络接口、光接口、LAN |
| 显示屏 | 15.6″ 1080P TFT-LCD |
| 操作方式 | 触摸屏、图形化框图界面 |
| 仪器操作界面语言 | 英文 |
| 6U 最大尺寸（宽×高×深） | (606±6.1) × (268±2.7) × (430±4.3) mm |
| 2U 最大尺寸（宽×高×深） | (606±6.1) × (90±0.9) × (430±4.3) mm |
| 6U 最大重量 | ≤20 kg |
| 2U 最大重量 | ≤10 kg |
| 供电 | 200–240 VAC, 50 / 60 Hz |
| 工作温度 | 0…+40 °C |
订货配置与选件
| 类别 | 订货代码 | 功能 |
|---|---|---|
| 硬件 | 5252D-01 | 基带处理主机：显示 |
| 硬件 | 5252D-01B | 基带处理模块 |
| 硬件 | 5252D-02 | 射频收发模块主机：射频模块供电 |
| 硬件 | 5252D-02R | 射频信号接收模块 |
| 硬件 | 5252D-02T | 射频信号发射模块 |
| 硬件 | 5252D-03S | 光模块：数据传输 |
| 基站测试 | 5252D-04NR | 5G NR 基站测试功能 |
| 基站测试 | 5252D-04TL | TD-LTE 基站测试功能 |
| 基站测试 | 5252D-04FL | FDD-LTE 基站测试功能 |
| 基站测试 | 5252D-04W | WCDMA 基站测试功能 |
| 基站测试 | 5252D-04CX | CDMA2000 基站测试功能 |
| 基站测试 | 5252D-04C | CDMA 基站测试功能 |
| 基站测试 | 5252D-04G | GSM 基站测试功能 |
| 协议选件 | 5252D-05GUA | GSM 上行信号分析 |
| 协议选件 | 5252D-05GDA | GSM 下行信号分析 |
| 协议选件 | 5252D-05GUG | GSM 上行信号发生 |
| 协议选件 | 5252D-05GDG | GSM 下行信号发生 |
| 协议选件 | 5252D-05CUA | CDMA 上行信号分析 |
| 协议选件 | 5252D-05CDA | CDMA 下行信号分析 |
| 协议选件 | 5252D-05CUG | CDMA 上行信号发生 |
| 协议选件 | 5252D-05CDG | CDMA 下行信号发生 |
| 协议选件 | 5252D-05EUA | EDGE 上行信号分析 |
| 协议选件 | 5252D-05EDA | EDGE 下行信号分析 |
| 协议选件 | 5252D-05EUG | EDGE 上行信号发生 |
| 协议选件 | 5252D-05EDG | EDGE 下行信号发生 |
| 协议选件 | 5252D-06WUA | WCDMA 上行信号分析 |
| 协议选件 | 5252D-06WDA | WCDMA 下行信号分析 |
| 协议选件 | 5252D-06WUG | WCDMA 上行信号发生 |
| 协议选件 | 5252D-06WDG | WCDMA 下行信号发生 |
| 协议选件 | 5252D-06CUA | CDMA2000 上行信号分析 |
| 协议选件 | 5252D-06CDA | CDMA2000 下行信号分析 |
| 协议选件 | 5252D-06CUG | CDMA2000 上行信号发生 |
| 协议选件 | 5252D-06CDG | CDMA2000 下行信号发生 |
| 协议选件 | 5252D-06TUA | TD-SCDMA 上行信号分析 |
| 协议选件 | 5252D-06TDA | TD-SCDMA 下行信号分析 |
| 协议选件 | 5252D-06TUG | TD-SCDMA 上行信号发生 |
| 协议选件 | 5252D-06TDG | TD-SCDMA 下行信号发生 |
| 协议选件 | 5252D-07FUA | FDD-LTE 上行信号分析 |
| 协议选件 | 5252D-07FDA | FDD-LTE 下行信号分析 |
| 协议选件 | 5252D-07FUG | FDD-LTE 上行信号发生 |
| 协议选件 | 5252D-07FDG | FDD-LTE 下行信号发生 |
| 协议选件 | 5252D-07TUA | TD-LTE 上行信号分析 |
| 协议选件 | 5252D-07TDA | TD-LTE 下行信号分析 |
| 协议选件 | 5252D-07TUG | TD-LTE 上行信号发生 |
| 协议选件 | 5252D-07TDG | TD-LTE 下行信号发生 |
| 协议选件 | 5252D-08NUA | 5G NR 上行信号分析 |
| 协议选件 | 5252D-08NDA | 5G NR 下行信号分析 |
| 协议选件 | 5252D-08NUG | 5G NR 上行信号发生 |
| 协议选件 | 5252D-08NDG | 5G NR 下行信号发生 |
| 矢量选件 | 5252D-20VA | 矢量信号解调（40 MHz） |
| 矢量选件 | 5252D-20VG | 矢量信号发生（40 MHz） |
| 服务 | 5252D-JL | 计量校准及计量报告 |
标准附件
| 名称 | 说明 |
|---|---|
| 电源线组件 | 标准三芯电源线 |
| 电子版用户手册 | 含编程手册 |
| 产品合格证 | 粘贴在主机后面板 |
其他说明

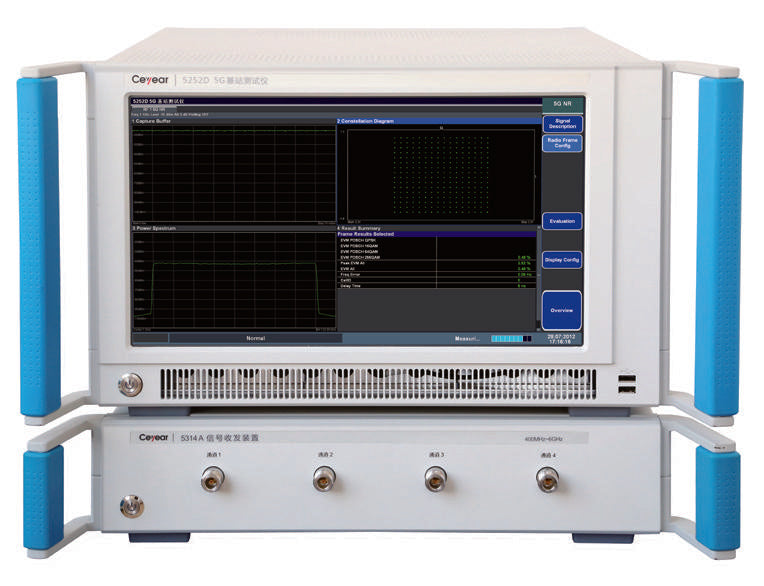

扩展频段、多通道级联和协议功能须按相应硬件与选件组合配置，并非全部默认包含。5G NR 信号分析表中的 100 / 400 MHz 为信号分析配置范围，不代表基础射频通道均具备 400 MHz 模拟带宽；射频通道规格请参见核心参数。图片展示模块化配置示例，实际模块数量、功能、附件、价格和交期以正式报价为准。
