YC-TI-NET-0001 | 5201 数据网络测试仪
价格请询价
获取报价产品简介
5201 是面向网络设备研发、入网验证和网络维护的模块化数据网络测试平台，提供 L2–L3 以太网流量产生、分析、统计、报文捕获及协议仿真。可选择两槽或四槽机箱，测试速率和端口数量由板卡配置决定；支持 RFC2544、多用户操作及 TCL/Python 自动化测试。
主要功能
- 两槽／四槽机箱可选；按测试板卡配置，最多支持 80 个 100 Gbps 端口。
- 测试速率覆盖 1–400 Gbps 的列出档位，实际支持速率依所选板卡与许可证确定。
- 支持以太网线速报文产生、分析、统计和捕获，以及路由、接入、组播及数据中心协议仿真。
- 每端口支持 32k 条流和 800 万条离散路由，适用于大规模 L2–L3 网络测试。
- 支持 RFC2544、多用户、时钟同步多机箱级联及 TCL/Python 自动化测试。
机箱核心参数
| 参数 | 5201-X2 | 5201-X4 |
|---|---|---|
| 测试板卡槽位 | 2 | 4 |
| 主控板槽位 | 1 | 1 |
| 供电输入 | 200–240 VAC；2+2 路 220 VAC / 16 A，其中 2 路备电 | 200–240 VAC；4+4 路 220 VAC / 16 A，其中 4 路备电 |
| 机箱最大供电能力 | 6 kW | 12 kW |
| 外形尺寸（宽×高×深） | (442±2.5) × (206±2.5) × (731±4) mm | (442±2.5) × (388±2.5) × (740±4) mm |
| 尺寸范围说明 | 含把手、接头等突出物 | 含把手、接头等突出物 |
| 重量 | 50 kg；包含电源及主控，不含业务板 | 90 kg；包含电源及主控，不含业务板 |
| 工作／存储温度 | 0–40 °C / −40–70 °C | 0–40 °C / −40–70 °C |
| 工作／存储湿度 | 20–85% / 20–85% | 20–85% / 20–85% |
| 控制计算机建议配置 | Windows 10；四核 i7 或更高；内存 ≥32 GB；硬盘 ≥1 TB | Windows 10；四核 i7 或更高；内存 ≥32 GB；硬盘 ≥1 TB |
| 显示与操作 | LED 滚动显示管理信息；RUN / ALM / OFL、CMU-STA、M/S、PWR、FAN、MPU、TPU 指示灯；前面板 2 个开关按钮 | LED 滚动显示管理信息；RUN / ALM / OFL、CMU-STA、M/S、PWR、FAN、MPU、TPU 指示灯；前面板 2 个开关按钮 |
测试板卡参数
| 参数 | 5201-H01 | 5201-H02 | 5201-H11 | 5201-H12 | 5201-H03 |
|---|---|---|---|---|---|
| 端口数 | 20 | 20 | 8 | 8 | 3 |
| 端口速率 | 25 / 10 / 1 Gbps | 100 / 50 / 40 / 25 / 10 / 1 Gbps | 25 / 10 / 1 Gbps | 100 / 50 / 40 / 25 / 10 / 1 Gbps | 400 Gbps；200 Gbps 需许可证 |
| 重量 | 15.7 kg | 16 kg | 10.9 kg | 11 kg | 9.8 kg |
| 功耗 | ≤1400 W | ≤1400 W | ≤1000 W | ≤1000 W | ≤1000 W |
| 每端口捕获缓存 | 512 MB | 512 MB | 512 MB | 512 MB | 1 MB |
| 尺寸（宽×高×深） | (430±2) × (60±0.8) × (530±2) mm | (430±2) × (60±0.8) × (530±2) mm | (430±2) × (60±0.8) × (530±2) mm | (430±2) × (60±0.8) × (530±2) mm | (430±2) × (60±0.8) × (530±2) mm |
| 尺寸范围说明 | 含把手、接口、连接器等突出物 | 含把手、接口、连接器等突出物 | 含把手、接口、连接器等突出物 | 含把手、接口、连接器等突出物 | 含把手、接口、连接器等突出物 |
管理与同步接口
| 接口 | 说明 |
|---|---|
| 预留串口 | 1 × RJ45 |
| 管理网口 | 1 × RJ45 GE，DEBUG |
| 数据交互／版本升级接口 | 1 × RJ45 GE，MGMT-ETH |
| 主从机箱时钟源接口 | 1 × RJ45，TOD |
| 时钟同步接口 | 3 × SMA，TRIG IN / OUT1 / OUT2 |
| 10M Trig 时钟接口 | 3 × RJ45，CLK-IN / CLK-OUT1 / CLK-OUT2 |
| 预留光口 | 3 × SFP GE |
| 其他预留接口 | 1 × RJ45 |
流量测试与协议仿真
| 项目 | 功能 |
|---|---|
| 端口使用方式 | 单个端口由单用户独占；整机支持多用户 |
| 帧长类型 | 固定、递增、递减、随机、IMIX |
| 突发模式 | 持续发送、单次突发、多次突发、连续多次突发、时间突发 |
| 调速模式 | 端口级、流级 |
| 自定义报文 | 支持自定义报文及自定义字段校验和检查 |
| 时延模式 | LIFO / FIFO / LILO / FILO |
| 报文捕获 | 控制平面发送／接收、数据平面接收；模板过滤、条件筛选及两者组合 |
| 统计形式 | 表格、图表；导出 Excel、PDF |
| 流级统计 | 发送／接收帧数、pps、bps；IPv4、TCP/UDP 校验和错误；实时丢包；最大／平均／最小时延；最大／平均抖动 |
| 路由与 MPLS | 6PE, 6VPE, BFD, BGP, BGP4+, ISISv4, ISISv6, LDP, MPLS, OSPFv2, OSPFv3 |
| 数据中心 | EVPN, VxLAN |
| 网络接入 | DHCPv4, DHCPv6, PPPoE, L2TP |
| 组播 | IGMPv1/v2/v3, MLDv1/v2, PIMv4/v6 |
| 基准测试套件 | RFC2544 |
| 客户端软件 | DnTester：L2–L3 流量测试及协议仿真 |
| 自动化测试 | TCL, Python |
| 端口统计：流量 | 发送／接收帧数、字节数、报文总数、速率（bps）及帧速率（pps） |
| 端口统计：帧长 | 发送／接收 undersize、jumbo、oversize 报文数量及对应帧速率 |
| 端口统计：协议与校验 | IGMP、ICMPv6、ICMP、UDP、TCP、IPv4 协议与校验和统计；IPv6、MPLS、VLAN 帧数；FCS 校验和错误帧数 |
| 端口统计：时延与抖动 | 最大、平均、最小时延；最大、平均、最小抖动 |
标准配置
| 配置型号 | 名称 | 数量 |
|---|---|---|
| 5201 | 数据网络测试仪（由选配件组成） | 1 套 |
| 5201-H34 | 16 A 电源线 | 2–4 根 |
| 5201-H33 | 时钟同步电缆 | 1 根 |
| — | 产品合格证 | 1 份 |
可选配置与附件
| 配置型号 | 名称 | 选配数量 |
|---|---|---|
| 5201-X2 | 两测试槽机箱 | 1 台 |
| 5201-X4 | 四测试槽机箱 | 1 台 |
| 5201-H01 | 20 端口 10 Gbps 测试板卡 | 1–4 块，受所选机箱测试槽位限制 |
| 5201-H02 | 20 端口 100 Gbps 测试板卡 | 1–4 块，受所选机箱测试槽位限制 |
| 5201-H03 | 3 端口 400 Gbps 测试板卡 | 1–4 块，受所选机箱测试槽位限制 |
| 5201-H11 | 8 端口 10 Gbps 测试板卡 | 1–4 块，受所选机箱测试槽位限制 |
| 5201-H12 | 8 端口 100 Gbps 测试板卡 | 1–4 块，受所选机箱测试槽位限制 |
| 5201-H21 | SFP+ 10 Gbps / 1310 nm 光模块 | 按 10 Gbps 端口数量选配 |
| 5201-H22 | SFP+ 10 Gbps / 850 nm 光模块 | 按 10 Gbps 端口数量选配 |
| 5201-H23 | QSFP 100 Gbps 光模块 | 按 100 Gbps 端口数量选配 |
| 5201-H31 | 多模光纤跳线（LC–LC） | 按光模块种类和数量选配 |
| 5201-H32 | 单模光纤跳线（LC–LC） | 按光模块种类和数量选配 |
其他说明

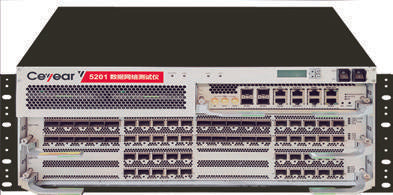

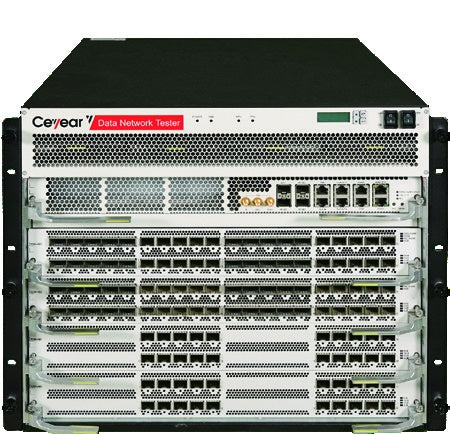

机箱、测试板卡、光模块及跳线按项目选配；主机由所选部件组成，不表示所有板卡均为标配。图片为配置示例。机箱最大供电能力不代表恒定运行功耗；重量包含电源及主控，不含业务板。200 Gbps 功能按所选板卡及许可证确定。实际配置、供货范围、价格和交期以配置报价为准。
