产品简介
4945系列面向无线通信设备的生产检测、调试与维护，集成射频信号发生、模拟调制解调、宽带与窄带功率、音频分析及自动引导测试。4945B和4945C提供不同频率配置，数字矢量、跳频、误码率及示波器功能可按项目选配。
型号与频率范围
| 厂家型号 |
结构 |
射频源 |
扫频频谱分析 |
宽带功率测量 |
窄带功率/频率误差/解调 |
| 4945B |
便携式 |
1 MHz-1.05 GHz（可用至100 kHz） |
100 kHz-1.05 GHz |
400 kHz-1.05 GHz |
300 kHz-1.05 GHz（低频率依赖小中频带宽） |
| 4945C |
便携式 |
1 MHz-3 GHz（可用至100 kHz） |
100 kHz-3 GHz |
400 kHz-3 GHz |
300 kHz-3 GHz（低频率依赖小中频带宽） |
通用规格与接口
| 参数 |
规格与适用条件 |
| 显示与操作 |
10.4英寸电阻触摸屏；中英文界面、色调可选；最多同时4个功能窗口 |
| 内部时基频率 |
10 MHz |
| 时基老化率 |
1×10^-7/年 |
| 时基温度稳定度 |
±0.05 ppm（0-50°C） |
| 工作温度 |
0 至 +50°C |
| 储存温度 |
-40 至 +70°C |
| 外形尺寸（宽×高×深） |
426×222×180 mm（不含把手和附件） |
| 重量 |
≤12 kg |
| 外部交流供电 |
220 V±10%；50 Hz±5% |
| 外部直流供电 |
24 V±2 V（可接受低至16 V） |
| 内置电池 |
可在线充电；容量≥11000 mAh，为选件4945-H01 |
| 功耗 |
<80 W |
| 冷却方式 |
内部风冷 |
| GEN端口 |
TNC |
| T/R端口 |
N型 |
| ANT端口 |
TNC |
| 音频及示波器接口 |
BNC：音频输入、音频输出、示波器输入等；示波器功能为选件 |
| 控制及扩展接口 |
网口（支持远控）、26芯测试总线、USB-host等 |
射频信号发生
| 参数 |
规格与适用条件 |
| 频率分辨率 |
1 Hz |
| GEN输出电平 |
-120 至 +5 dBm；调制时最大0 dBm |
| T/R输出电平 |
-130 至 -35 dBm |
| 电平分辨率 |
0.1 dB |
| 电平准确度 |
±1.5 dB（≥-110 dBm）；±2.0 dB（<-110 dBm） |
| 单边带相位噪声 |
-93 dBc/Hz@20 kHz（≤1.05 GHz）；-90 dBc/Hz@20 kHz（>1.05 GHz） |
| 谐波 |
优于-25 dBc（>1 MHz、≤0 dBm） |
| 非谐波 |
优于-35 dBc（>1 MHz、+5 dBm输出） |
| 内部模拟调制源 |
正弦、方波、三角、锯齿、双音（模拟导频） |
| 内部FM |
最大频偏150 kHz；准确度±5%（频偏5-150 kHz）；调制速率20 Hz-20 kHz |
| 内部AM |
调制深度0-100%；准确度±5%（相对值，深度10-90%）；调制速率20 Hz-20 kHz |
| 内部SSB |
USB或LSB；调制速率300 Hz-5 kHz |
| 外部FM/AM/SSB |
FM/AM调制速率20 Hz-15 kHz；SSB调制速率300 Hz-3 kHz |
矢量信号发生（选件4945-S01）
| 参数 |
规格与适用条件 |
| 调制格式 |
2ASK、2FSK、MSK、BPSK、QPSK、8PSK、16QAM |
| 最大调制带宽 |
10 MHz |
| 最大码元速率 |
5 MHz |
| 数据源 |
PRBS、全0、全1、01交替、外部数码 |
| 滤波器 |
RC、RRC、GAUSS |
| EVM |
≤2% rms（码元速率≤1 MHz）；≤3% rms（码元速率>1 MHz） |
跳频信号发生（选件4945-S03）
| 参数 |
规格与适用条件 |
| 最大瞬时带宽 |
60 MHz |
| 最大非重复跳频图案长度 |
4000 |
| 频率捷变时间 |
<10 μs |
| 最大跳频速率 |
100000 跳/秒 |
| 跳频方式 |
内步进重复、外部频率控制 |
宽带功率测量
| 参数 |
规格与适用条件 |
| ANT测量范围 |
0.1-100 mW |
| T/R测量范围 |
100 mW-150 W |
| 高功率输入时限 |
>40 W时，单次连续输入≤1分钟；连续两次输入间隔≥2分钟 |
| 测量准确度 |
15%（≤120 W、连续波或频率调制） |
窄带功率与频率误差
| 参数 |
规格与适用条件 |
| T/R窄带功率范围 |
-40 至 +51 dBm（低功率依赖小中频带宽） |
| ANT窄带功率范围 |
-80 至 +10 dBm（低功率依赖小中频带宽） |
| 功率测量准确度 |
±2 dB |
| 接收带宽 |
6.25、8.33、10、12.5、25、30、100、300 kHz |
| 频率误差计准确度 |
频率标准±1 Hz |
扫频频谱分析
| 参数 |
规格与适用条件 |
| 扫宽 |
0 Hz-全频段（按所选4945B或4945C） |
| 电平精度 |
±1.5 dB |
| 最低显示平均噪声电平 |
优于-125 dBm（ANT端口）；-75 dBm（T/R端口） |
| 分辨率带宽 |
30 Hz-3 MHz（1-3步进） |
音频信号发生
| 参数 |
规格与适用条件 |
| 波形 |
正弦、方波、三角、锯齿 |
| 信号类型 |
单音或双音；双音频率、幅度分别可调，相对相位可调 |
| 频率范围 |
20 Hz-20 kHz（正弦）；20 Hz-4 kHz（方波、三角、锯齿） |
| 频率分辨率 |
0.1 Hz |
| 电平范围 |
1 mV-7 Vrms（10 kΩ负载） |
| 电平准确度 |
±5%（10 kΩ负载，≥10 mVrms） |
音频信号分析
| 参数 |
规格与适用条件 |
| 输入阻抗 |
150 Ω、600 Ω、高阻 |
| 最大输入电平 |
30 Vrms（高阻） |
| 音频滤波器 |
低通300 Hz、5 kHz、15 kHz、20 kHz；带通0.3-3.4 kHz、0.3-5 kHz、0.3-15 kHz、0.3-20 kHz |
| 频率计 |
20 Hz-20 kHz；输入20 mV-30 Vrms；分辨率0.1 Hz；精度1 Hz |
| 电平计 |
20 Hz-20 kHz；输入1 mV-30 Vrms；单位V、dBV、dBm；精度±5%（高阻、≥10 mVrms） |
| SINAD计 |
范围3-60 dB；精度±1.0 dB（SINAD>3 dB、≤40 dB、5 kHz低通）；频率300 Hz-5 kHz；输入0.1-30 Vrms |
| 失真度计 |
范围0-90%；精度<±0.5%（失真度<10%）、<±1.0%；频率300 Hz-5 kHz；输入0.1-30 Vrms |
| 信噪比计 |
范围3-60 dB；精度±1.0 dB（信噪比>20 dB、≤40 dB）；频率300 Hz-5 kHz；输入0.1-30 Vrms |
模拟调制解调与分析
| 参数 |
规格与适用条件 |
| 格式 |
FM、AM、SSB |
| 解调带宽 |
6.25、8.33、10、12.5、25、30、100、300 kHz |
| 解调音频滤波器 |
低通300 Hz、5 kHz、15 kHz、20 kHz；带通0.3-3.4 kHz、0.3-5 kHz、0.3-15 kHz、0.3-20 kHz |
| 解调计数器频率 |
20 Hz-20 kHz |
| 解调计数器分辨率 |
0.1 Hz |
| FM |
频偏0-150 kHz；精度±5%（频偏5-150 kHz、调制率1 kHz）；调制率20 Hz-20 kHz |
| AM |
深度0-100%；精度±5%（相对值、深度30-90%、调制率1 kHz）；调制率20 Hz-20 kHz |
| 灵敏度 |
≤-100 dBm（10 dB SINAD、ANT端口） |
矢量信号解调与分析（选件4945-S02）
| 参数 |
规格与适用条件 |
| 格式 |
2ASK、2FSK、MSK、BPSK、QPSK、8PSK、16QAM |
| 解调带宽 |
10 kHz-10 MHz |
| 最大码元速率 |
5 MHz |
| 滤波器 |
RC、RRC、GAUSS |
跳频信号分析（选件4945-S04）
| 参数 |
规格与适用条件 |
| 瞬时带宽 |
60、30、15、7.5、3.75、1.875 MHz |
| 捕获存储深度 |
8 Gb |
| 分析域 |
时间-频率（调制域）、时间-幅度、时间-频谱（瀑布图）、任意时刻频谱 |
| 最小时间分辨率 |
10 ns |
| 单次捕获时长 |
1.3 s（60 MHz带宽） |
双通道示波器（选件4945-S05）
| 参数 |
规格与适用条件 |
| 频率范围 |
DC-4 MHz |
| 垂直刻度 |
10 mV-10 V/格（1、2、5步进） |
| 水平刻度 |
1 μs-1 s/格（1、2、5步进） |
| 耦合方式 |
DC、AC |
| 输入阻抗 |
1 MΩ |
数字序列发生与误码率测量（选件4945-S01）
| 参数 |
规格与适用条件 |
| 数据格式 |
PN3、PN5、PN9、PN11 |
| 波特率 |
300 bps-1 Mbps（BPSK、MSK、2FSK、2ASK） |
| 误码率测量范围 |
0.000001-0.1 |
应用与操作功能
| 参数 |
规格与适用条件 |
| 接收机测试 |
输出FM、AM、SSB信号，同时分析接收机的解调音频频率、电压、THD、SINAD及SNR |
| 发射机测试 |
同时测量功率、频率误差、调制特性和解调音频；提供单音/双音音频信号 |
| 自动引导测试 |
支持被测设备型号、参数与合格门限编辑；通过PTT控制收发；提示设置设备或更换电缆后继续 |
| 结果管理 |
测试结果存储、查看、对比与远程读取，显示合格/不合格项 |
| 解调话音 |
内置扬声器，可实时输出模拟解调话音 |
| 跳频应用（选件） |
捕获-存储-分析，显示三维频谱、时间-频率及时间-幅度；亦可分析脉冲/瞬变信号 |
功能选件及服务
| 选件代码 |
内容 |
适用说明 |
| 4945-H01 |
蓄电池，容量11000 mAh |
电池供电选件 |
| 4945-S01 |
矢量信号发生与误码率测量软件 |
数字调制与误码测试选件 |
| 4945-S02 |
矢量信号解调与分析软件 |
数字解调分析选件 |
| 4945-S03 |
跳频信号发生软件 |
跳频源选件 |
| 4945-S04 |
跳频信号分析软件 |
跳频分析选件 |
| 4945-S05 |
双通道示波器软件 |
示波器选件 |
| 4945B_C-JL |
计量校准服务，提供计量报告或校准证书 |
服务范围按订购确认 |
| 4945B-EWT1 |
4945B保修期以外延长保修1年 |
适用于4945B |
| 4945C-EWT1 |
4945C保修期以外延长保修1年 |
适用于4945C |
随附附件
| 附件 |
数量 |
说明 |
| 电源线 |
1 |
供电附件 |
| 用户手册（含程控手册） |
1 |
操作及程控资料 |
| N-BNC转接头 |
1 |
接口附件 |
| N-SMA转接头 |
1 |
接口附件 |
| TNC-SMA转接头 |
2 |
接口附件 |
| 产品合格证 |
1 |
产品随附质量文件 |
配置与使用说明
- 4945B和4945C的射频源、频谱分析、宽带功率和解调频段不同，选型请按对应功能及型号确认。“可用至100 kHz”不代表全部测量功能、精度或端口都可从100 kHz工作。
- 150 W为T/R宽带功率测量列示上限，不表示可连续输入150 W。>40 W时，单次连续输入≤1分钟，连续两次输入间隔≥2分钟；15%准确度仅列于≤120 W、连续波或频率调制条件。
- ANT与T/R端口的功率范围、频谱噪声与接口不同，不得交换使用其输入上限。窄带低频率和低功率能力依赖小中频带宽，应按所选设置操作。
- 数字矢量信号发生/误码测试、数字解调、跳频发生/分析、双通道示波器和电池均为选件；主机配置与软件选件按订购清单确认，不能把所有功能默认包含。
- 7 Vrms输出条件为10 kΩ负载；30 Vrms输入上限对应高阻。音频精度还需满足对应频率、信号电平和滤波器条件。Vrms为有效值电压，不能与峰值混用。

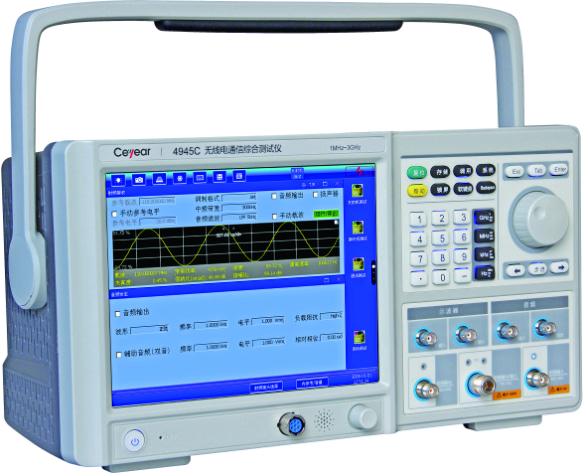

- 图片为4945C实物代表配置，4945B及具体选件配置以订购为准。附件数量按表列示，计量、延保和额外附件另行选配；产品合格证不等同于ISO或第三方计量证书。
- 请提供被测设备、频段、调制制式、功率、接口、功能选件和数量，交期、校准服务和保修条款以正式报价为准。
