YC-TI-OSC-0003 | 4457H 系列数字示波器
价格请询价
获取报价产品简介
思仪 4457H 系列数字示波器提供 1–4 GHz 带宽、12 bit 标准垂直分辨率和全通道标配 1 Gpts 存储。最高采样率为半通道 20 GSa/s、全通道 10 GSa/s，按子型号选择；支持选配逻辑分析、函数发生和多种分析模块。
主要功能
- 标准 12 bit 垂直分辨率，对应 4096 个量化等级；支持高分辨率模式。
- 全通道标配 1 Gpts 深度存储，支持全硬件视窗扩展和局部波形放大。
- 可通过 LAN 连接示波器屏显客户端进行远程显示与操作。
型号与核心参数
| 厂家型号 | 带宽（50 Ω） | 采样率（半通道／全通道） | 模拟通道数 |
|---|---|---|---|
| 4457EH | 1 GHz | 10 / 5 GSa/s | 4；8 通道选配 |
| 4457FH | 2 GHz | 10 / 5 GSa/s | 4；8 通道选配 |
| 4457GH | 3 GHz | 10 / 5 GSa/s | 4；8 通道选配 |
| 4457KH | 4 GHz | 20 / 10 GSa/s | 4 |
| 参数 | 规格 |
|---|---|
| 标配存储深度 | 1 Gpts（全通道） |
| 垂直分辨率 | 12 bit；高分辨率模式下 16 bit |
| 波形捕获率 | 70 万个波形／秒 |
| 显示屏 | 15.6 英寸电容触摸屏，1920×1080 |
| 输入／输出接口 | USB 3.0, USB 2.0, LAN, DP, VGA |
| 尺寸（宽×高×深） | (426.0±4)×(310.3±2.5)×(200.0±2.5) mm |
| 重量 | ≤15 kg |
详细配置与附件
功能选件
| 选件型号 | 功能与规格 |
|---|---|
| 4457-H01 | 逻辑分析：16 个数字通道，2.5 GSa/s，160 Mpts 存储深度。 |
| 4457-H02 | 函数发生器：2 通道，50 MHz 带宽，200 MSa/s；预定义及任意波形输出。 |
| 4457-S01 | 极限模板测试：支持 ITU-T、ANSI T1.102、USB 等标准模板及用户创建模板。 |
| 4457-S02 | 功率测量与分析：电源质量、开关损耗、谐波、波纹、调制等测试。 |
| 4457-S03 | 波特图分析：检测控制环路频率响应，分析反馈系统稳定性。 |
| 4457-S04–4457-S16 | 总线触发与分析：I²C、SPI、CAN、FlexRay、LIN、RS232、USB、Audio、MIL-STD-1553、ARINC429、CAN FD、SENT、Manchester；按协议选配。 |
| 4457-S20 | 眼图分析：眼高、眼宽、0 电平、1 电平、Q 因数等。 |
| 4457-S21 | 抖动分析：直方图、趋势图、频谱图、浴盆曲线；可显示时间间隔误差（TIE）。 |
| 4457-S22 | 实时频谱分析：频率范围 DC–示波器带宽；最大实时分析带宽 320 MHz，FFT 刷新率 40 万次／秒。 |
硬件选件
| 型号／项目 | 说明 |
|---|---|
| 4457-H03 | 固态电子盘 |
| 4457-H04 | 机架安装套件 |
| 4457-H05 | 铝合金运输箱 |
| 4457-H07 | BNC 转 SMA 电缆套件 |
| 探头选件 | 按示波器探头选型表及应用需求选配 |
带宽升级选件
| 升级型号 | 适用配置 | 带宽升级 |
|---|---|---|
| 4457-H92-10T20 | 4 通道 EH | 1 GHz → 2 GHz |
| 4457-H92-10T30 | 4 通道 EH | 1 GHz → 3 GHz |
| 4457-H92-20T30 | 4 通道 FH | 2 GHz → 3 GHz |
| 4457-H94-10T20 | 8 通道 EH | 1 GHz → 2 GHz |
| 4457-H94-10T30 | 8 通道 EH | 1 GHz → 3 GHz |
| 4457-H94-20T30 | 8 通道 FH | 2 GHz → 3 GHz |
随附附件
| 附件 | 数量／说明 |
|---|---|
| P9500A 高阻探头 | 四通道：4 个；八通道：8 个 |
| 电源线 | 1 根，标准三芯电源线 |
| 用户手册 | 1 本 |
| 编程手册 | 1 本 |
使用与选型说明
采样率按启用通道数区分：EH/FH/GH 半通道 10 GSa/s、全通道 5 GSa/s；KH 半通道 20 GSa/s、全通道 10 GSa/s。请根据测量所需通道数选择配置。
8 通道、逻辑分析、函数发生和各分析模块属于选配。16 bit 仅为高分辨率模式，标准采集分辨率为 12 bit。
本页为 4457H 系列。功能选件采用所列 4457-H01/H02、4457-S01…S22 等共用订货型号；带宽升级须按 EH/FH 及四／八通道配置选择 H92/H94 选件。

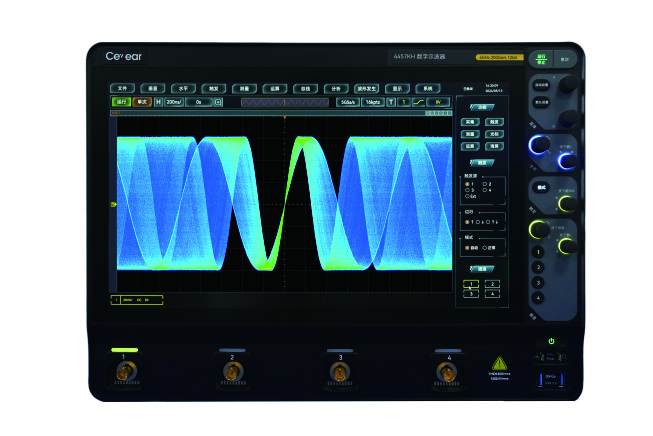

图片为 4457H 系列四通道配置示例；实际通道数和选件以报价清单为准。
采购与交付
常规 MOQ 为 1 台，配置、配套探头和交期以正式报价为准。
