YC-TI-OSC-0002 | 4457 系列数字示波器
价格请询价
获取报价产品简介
思仪 4457 系列数字示波器提供 1–5 GHz 带宽、全通道最高 10/20 GSa/s 采样率和标配 2 Gpts 存储深度。E/F/G 可选八通道配置，支持逻辑分析、函数发生、总线、眼图、抖动和实时频谱等选配功能。
主要功能
- 全通道开启时保持对应型号最高采样率和 2 Gpts 标配深度存储，支持全硬件视窗扩展。
- 硬件参数测量支持同时显示 20 项测量项目，可进行统计和自动光标跟踪。
- 可通过 LAN 连接示波器屏显客户端进行远程显示与操作。
型号与核心参数
| 厂家型号 | 带宽（50 Ω） | 最高采样率（全通道） | 模拟通道数 |
|---|---|---|---|
| 4457E | 1 GHz | 10 GSa/s | 4；8 通道选配 |
| 4457F | 2 GHz | 10 GSa/s | 4；8 通道选配 |
| 4457G | 3 GHz | 10 GSa/s | 4；8 通道选配 |
| 4457K | 4 GHz | 20 GSa/s | 4 |
| 4457L | 5 GHz | 20 GSa/s | 4 |
| 参数 | 规格 |
|---|---|
| 标配存储深度 | 2 Gpts（全通道） |
| 垂直分辨率 | 8 bit；高分辨率模式下 16 bit |
| 波形捕获率 | 120 万个波形／秒 |
| 显示屏 | 15.6 英寸电容触摸屏，1920×1080 |
| 输入／输出接口 | USB 3.0, USB 2.0, LAN, DP, VGA |
| 尺寸（宽×高×深） | (426.0±4)×(310.3±2.5)×(200.0±2.5) mm |
| 重量 | ≤15 kg |
详细配置与附件
功能选件
| 选件型号 | 功能与规格 |
|---|---|
| 4457-H01 | 逻辑分析：16 个数字通道，2.5 GSa/s，160 Mpts 存储深度。 |
| 4457-H02 | 函数发生器：2 通道，50 MHz 带宽，200 MSa/s；预定义及任意波形输出。 |
| 4457-S01 | 极限模板测试：支持 ITU-T、ANSI T1.102、USB 等标准模板及用户创建模板。 |
| 4457-S02 | 功率测量与分析：电源质量、开关损耗、谐波、波纹、调制等测试。 |
| 4457-S03 | 波特图分析：检测控制环路频率响应，分析反馈系统稳定性。 |
| 4457-S04–4457-S16 | 总线触发与分析：I²C、SPI、CAN、FlexRay、LIN、RS232、USB、Audio、MIL-STD-1553、ARINC429、CAN FD、SENT、Manchester；按协议选配。 |
| 4457-S20 | 眼图分析：眼高、眼宽、0 电平、1 电平、Q 因数等。 |
| 4457-S21 | 抖动分析：直方图、趋势图、频谱图、浴盆曲线；可显示时间间隔误差（TIE）。 |
| 4457-S22 | 实时频谱分析：频率范围 DC–示波器带宽；最大实时分析带宽 320 MHz，FFT 刷新率 40 万次／秒。 |
硬件选件
| 型号／项目 | 说明 |
|---|---|
| 4457-H03 | 固态电子盘 |
| 4457-H04 | 机架安装套件 |
| 4457-H05 | 铝合金运输箱 |
| 4457-H07 | BNC 转 SMA 电缆套件 |
| 探头选件 | 按示波器探头选型表及应用需求选配 |
带宽升级选件
| 升级型号 | 适用通道配置 | 带宽升级 |
|---|---|---|
| 4457-H91-10T20 | 4 通道 | 1 GHz → 2 GHz |
| 4457-H91-10T30 | 4 通道 | 1 GHz → 3 GHz |
| 4457-H91-20T30 | 4 通道 | 2 GHz → 3 GHz |
| 4457-H93-10T20 | 8 通道 | 1 GHz → 2 GHz |
| 4457-H93-10T30 | 8 通道 | 1 GHz → 3 GHz |
| 4457-H93-20T30 | 8 通道 | 2 GHz → 3 GHz |
随附附件
| 附件 | 数量／说明 |
|---|---|
| P9500A 高阻探头 | 四通道：4 个；八通道：8 个 |
| 电源线 | 1 根，标准三芯电源线 |
| 用户手册 | 1 本 |
| 编程手册 | 1 本 |
使用与选型说明
8 通道、逻辑分析、函数发生和各分析模块属于选配；报价时请列明主机型号、通道数及选件。高分辨率模式的 16 bit 不等同于标准采集分辨率。
本页仅为 4457 系列；4457H、4457M 为不同产品系列。带宽升级按所列适用配置选择，不能据此推定其他型号支持同样升级。

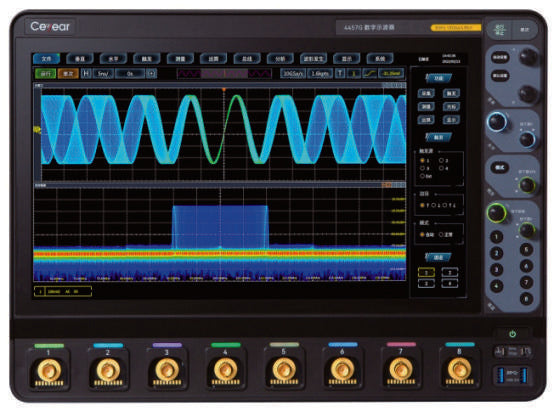

图片为 4457 系列八通道配置示例；具体通道配置与选件以报价清单为准。
采购与交付
常规 MOQ 为 1 台，配置、配套探头和交期以正式报价为准。
