4071系列面向射频研发、通信信号分析和生产测试，提供2 Hz起始的直流耦合测量及7种频率配置，最高覆盖50 GHz。标配分析带宽为10 MHz，可选40 MHz或200 MHz；实时频谱、数字调制、5G NR、WLAN等分析功能按选件配置。
型号与频段
| 型号 |
直流耦合 |
交流耦合 |
射频输入 |
| 4071A |
2 Hz–4 GHz |
10 MHz–4 GHz |
N (F) |
| 4071B |
2 Hz–8 GHz |
10 MHz–8 GHz |
N (F) |
| 4071C |
2 Hz–13.6 GHz |
10 MHz–13.6 GHz |
N (F) |
| 4071D |
2 Hz–18 GHz |
10 MHz–18 GHz |
N (F) |
| 4071E |
2 Hz–26.5 GHz |
10 MHz–26.5 GHz |
3.5 mm (M) |
| 4071G |
2 Hz–45 GHz |
10 MHz–45 GHz |
2.4 mm (M) |
| 4071H |
2 Hz–50 GHz |
10 MHz–50 GHz |
2.4 mm (M) |
核心参数
| 参数 |
规格 |
| 标配分析带宽 |
10 MHz |
| 可选分析带宽 |
40 MHz / 200 MHz |
| 分辨率带宽RBW |
0.1 Hz–10 MHz（10%步进）; 20 MHz |
| 视频带宽VBW（50 MHz为标称宽开值） |
0.1 Hz–10 MHz（10%步进）; 20 MHz; 50 MHz |
| 机械衰减范围及步进 |
0–72 dB; 2 dB |
| 选配前置放大器频段及标称增益 |
100 kHz–fmax; 30 dB |
| 频宽范围（fmax为所选型号频率上限） |
0 Hz; 10 Hz–fmax |
| 扫描点数 |
101–120001 |
| 扫描时间（频宽≥10 Hz） |
1 ms–16000 s |
| 扫描时间（零频宽） |
1 μs–16000 s |
| 触控屏尺寸（英寸） |
11.6 |
| USB Type-A数量（前面板+后面板） |
6 (3 + 3) |
| LAN接口 |
10/100/1000 Mbps; RJ45 |
| 视频及耳机接口 |
DP; 3.5 mm |
| 频率参考输入/输出 |
10 MHz; BNC (F); 50 Ω |
| 外触发输入/输出数量 |
2 + 2; BNC (F) |
| 远程控制 |
SCPI |
| 外形尺寸 W×H×D |
(475±4) × (193±2.5) × (533±4) mm |
| 公称尺寸 W×H×D（不含突出结构） |
(426±4) × (177±2.5) × (450±4) mm |
| 标配重量 |
<23 kg |
| 交流供电 |
100–240 V AC; 50–60 Hz |
| 标配功耗 |
<300 W |
| 工作温度 |
0～+50 °C |
| 存储温度 |
−40～+70 °C |
频率参考
参考准确度为±(距上次校准的时间×老化率+温度稳定度+校准准确度)，目录默认校准间隔为1年。
| 参数 |
标准参考 |
H13选件 |
| 老化率 |
±1×10⁻⁷/年 |
±5×10⁻⁸/年 |
| 温度稳定度 |
±5×10⁻⁷ |
±5×10⁻⁸ |
| 校准准确度 |
±4×10⁻⁸ |
±4×10⁻⁸ |
相位噪声
载波1 GHz、20–30 °C，需4071-H16相位噪声增强选件。
| 频偏 |
指标 |
典型值 |
| 100 Hz |
≤-93 dBc/Hz |
-97 dBc/Hz |
| 1 kHz |
≤-110 dBc/Hz |
-114 dBc/Hz |
| 10 kHz |
≤-116 dBc/Hz |
-120 dBc/Hz |
| 100 kHz |
≤-120 dBc/Hz |
-123 dBc/Hz |
| 1 MHz |
≤-135 dBc/Hz |
-137 dBc/Hz |
显示平均噪声电平
输入端匹配负载、轨迹视频平均、视频平均检波、0 dB输入衰减，归一化至1 Hz RBW，20–30 °C。各频段仅适用于所选型号覆盖范围；前放开需匹配H34A或H34选件。
| 型号组 |
前放状态 |
频段 |
指标 dBm |
典型值 dBm |
| 4071A/B |
关 |
10 MHz ≤ f ≤ 1 GHz |
≤-150 |
-153 |
| 4071A/B |
关 |
1 GHz < f ≤ 2 GHz |
≤-148 |
-152 |
| 4071A/B |
关 |
2 GHz < f ≤ 3 GHz |
≤-146 |
-151 |
| 4071A/B |
关 |
3 GHz < f ≤ 4 GHz |
≤-143 |
-147 |
| 4071A/B |
关 |
4 GHz < f ≤ 6 GHz |
≤-145 |
-149 |
| 4071A/B |
关 |
6 GHz < f ≤ 8 GHz |
≤-143 |
-147 |
| 4071A/B |
开（需对应前放选件） |
10 MHz ≤ f ≤ 50 MHz |
≤-165 |
-169 |
| 4071A/B |
开（需对应前放选件） |
50 MHz < f ≤ 4 GHz |
≤-161 |
-166 |
| 4071A/B |
开（需对应前放选件） |
4 GHz < f ≤ 6 GHz |
≤-160 |
-163 |
| 4071A/B |
开（需对应前放选件） |
6 GHz < f ≤ 8 GHz |
≤-155 |
-159 |
| 4071C/D/E/G/H |
关 |
10 MHz ≤ f ≤ 1 GHz |
≤-148 |
-152 |
| 4071C/D/E/G/H |
关 |
1 GHz < f ≤ 2 GHz |
≤-147 |
-150 |
| 4071C/D/E/G/H |
关 |
2 GHz < f ≤ 3 GHz |
≤-144 |
-147 |
| 4071C/D/E/G/H |
关 |
3 GHz < f ≤ 4 GHz |
≤-141 |
-144 |
| 4071C/D/E/G/H |
关 |
4 GHz < f ≤ 6 GHz |
≤-143 |
-146 |
| 4071C/D/E/G/H |
关 |
6 GHz < f ≤ 8 GHz |
≤-139 |
-143 |
| 4071C/D/E/G/H |
关 |
8 GHz < f ≤ 13.6 GHz |
≤-144 |
-149 |
| 4071C/D/E/G/H |
关 |
13.6 GHz < f ≤ 18 GHz |
≤-144 |
-147 |
| 4071C/D/E/G/H |
关 |
18 GHz < f ≤ 26.5 GHz |
≤-141 |
-145 |
| 4071C/D/E/G/H |
关 |
26.5 GHz < f ≤ 40 GHz |
≤-137 |
-142 |
| 4071C/D/E/G/H |
关 |
40 GHz < f ≤ 45 GHz |
≤-133 |
-138 |
| 4071C/D/E/G/H |
关 |
45 GHz < f ≤ 50 GHz |
≤-129 |
-133 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
10 MHz ≤ f ≤ 50 MHz |
≤-158 |
-161 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
50 MHz < f ≤ 4 GHz |
≤-161 |
-165 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
4 GHz < f ≤ 6 GHz |
≤-160 |
-164 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
6 GHz < f ≤ 8 GHz |
≤-160 |
-163 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
8 GHz < f ≤ 18 GHz |
≤-157 |
-161 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
18 GHz < f ≤ 26.5 GHz |
≤-155 |
-159 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
26.5 GHz < f ≤ 40 GHz |
≤-152 |
-157 |
| 4071C/D/E/G/H |
开（需对应前放选件） |
40 GHz < f ≤ 50 GHz |
≤-150 |
-154 |
频率响应
10 dB输入衰减，20–30 °C。绝对幅度准确度：500 MHz校准点为±0.30 dB，其他频率为±(0.30 dB+频率响应)；RBW 1 Hz–1 MHz，输入−50至−10 dBm。
| 前放状态 |
频段 |
指标 |
典型值 |
| 关 |
9 kHz ≤ f ≤ 10 MHz |
±0.70 dB |
±0.40 dB |
| 关 |
10 MHz ≤ f ≤ 4 GHz |
±0.50 dB |
±0.30 dB |
| 关 |
4 GHz < f ≤ 8 GHz |
±0.80 dB |
±0.50 dB |
| 关 |
8 GHz < f ≤ 18 GHz |
±1.70 dB |
±1.00 dB |
| 关 |
18 GHz < f ≤ 26.5 GHz |
±2.20 dB |
±1.40 dB |
| 关 |
26.5 GHz < f ≤ 40 GHz |
±3.00 dB |
±1.80 dB |
| 关 |
40 GHz < f ≤ 50 GHz |
±3.50 dB |
±2.40 dB |
| 开（需对应前放选件） |
10 MHz ≤ f ≤ 4 GHz |
±1.00 dB |
±0.60 dB |
| 开（需对应前放选件） |
4 GHz < f ≤ 8 GHz |
±1.50 dB |
±0.90 dB |
| 开（需对应前放选件） |
8 GHz < f ≤ 18 GHz |
±2.50 dB |
±1.20 dB |
| 开（需对应前放选件） |
18 GHz < f ≤ 26.5 GHz |
±3.00 dB |
±2.00 dB |
| 开（需对应前放选件） |
26.5 GHz < f ≤ 40 GHz |
±3.50 dB |
±2.20 dB |
| 开（需对应前放选件） |
40 GHz < f ≤ 50 GHz |
±4.00 dB |
±2.40 dB |
动态范围
1 dB增益压缩：双音法、RBW 5 kHz、间隔3 MHz；TOI：混频器输入双音各−10 dBm、间隔50 kHz。两者温度均为20–30 °C，且限所选型号频段。
| 指标 |
频段 |
规格 |
典型值 |
| 1 dB增益压缩 |
10 MHz ≤ f < 100 MHz |
≥0 dBm |
+3 dBm |
| 1 dB增益压缩 |
100 MHz ≤ f < 1 GHz |
≥0 dBm |
+3 dBm |
| 1 dB增益压缩 |
1 GHz ≤ f < 8 GHz |
≥+3 dBm |
+6 dBm |
| 1 dB增益压缩 |
8 GHz ≤ f ≤ 50 GHz |
≥+3 dBm |
+6 dBm |
| TOI |
10 MHz ≤ f ≤ 200 MHz |
≥+12 dBm |
+17 dBm |
| TOI |
200 MHz < f ≤ 4 GHz |
≥+15 dBm |
+19 dBm |
| TOI |
4 GHz < f ≤ 8 GHz |
≥+15 dBm |
+20 dBm |
| TOI |
8 GHz < f ≤ 50 GHz |
≥+15 dBm |
+18 dBm |
IQ记录
样点数和I/Q位宽应与分析带宽及选件共同选择；标配10 MHz及H38-40不支持>40 MHz分析。
| 配置 |
使用带宽 |
存储量 |
IQ样点数 |
I/Q位宽 |
| 标配或H38-40 |
≤40 MHz |
2 GB |
250M |
32I + 32Q |
| H38-200 |
≤40 MHz |
4 GB |
500M |
32I + 32Q |
| H38-200 |
>40 MHz; ≤200 MHz |
4 GB |
1000M |
16I + 16Q |
硬件选件
| 选件型号 |
功能 |
配置条件 |
| 4071-H01 |
后面板射频输入 |
— |
| 4071-H02 |
第二中频输出 |
425 MHz |
| 4071-H13 |
精密频率参考 |
— |
| 4071-H16 |
相位噪声增强 |
需选配；上表相噪条件 |
| 4071-H18 |
程控接口扩展 |
GPIB / USB-TARGET |
| 4071-H33-08 |
电子衰减器 |
≤8 GHz; 30 dB; 0.5 dB |
| 4071-H34A-04 |
低噪声前置放大器 |
4071A |
| 4071-H34A-08 |
低噪声前置放大器 |
4071B |
| 4071-H34-13 |
低噪声前置放大器 |
4071C |
| 4071-H34-18 |
低噪声前置放大器 |
4071D |
| 4071-H34-26 |
低噪声前置放大器 |
4071E |
| 4071-H34-45 |
低噪声前置放大器 |
4071G |
| 4071-H34-50 |
低噪声前置放大器 |
4071H |
| 4071-H36 |
预选器旁路 |
C/D/E/G/H |
| 4071-H38-40 |
40 MHz分析带宽 |
C/D/E/G/H配H38系列时需H36，以获得最佳宽带接收特性；A/B除外 |
| 4071-H38-200 |
200 MHz分析带宽 |
C/D/E/G/H配H38系列时需H36，以获得最佳宽带接收特性；A/B除外 |
| 4071-H41-10 |
10 MHz实时频谱 |
选配，不默认包含 |
| 4071-H41-40 |
40 MHz实时频谱 |
H38-40 / H38-200 |
| 4071-H41-200 |
200 MHz实时频谱 |
H38-200 |
| 4071-H48 |
噪声系数测量 |
同时需要对应频段H34前放及相应1660X噪声源探头 |
| 4071-H96 |
纸质用户手册 |
选配，不默认包含 |
| 4071-H97 |
上架套件 |
选配，不默认包含 |
| 4071-H98 |
英文面板、手册、界面及操作系统 |
选配，不默认包含 |
| 4071-H99-1 |
铝合金运输箱 |
选配，不默认包含 |
| 4071-H99-2 |
塑料拉杆带轮包装箱 |
选配，不默认包含 |
分析软件选件
| 选件型号 |
功能 |
配置条件 |
| 4071-S01 |
外接USB探头功率测量 |
另需对应8723X功率探头 |
| 4071-S02 |
噪声功率比 |
选配，不默认包含 |
| 4071-S04 |
相位噪声测量 |
选配，不默认包含 |
| 4071-S05 |
EMI预兼容测试 |
选配，不默认包含 |
| 4071-S09 |
模拟解调 |
AM / FM / ΦM |
| 4071-S10 |
瞬态分析 |
选配，不默认包含 |
| 4071-S10H |
跳频分析 |
S10 |
| 4071-S10F |
FMCW分析 |
S10 |
| 4071-S12B |
误比特率测试 |
S12 |
| 4071-S12M |
DVB-S2/X多调制分析 |
S12 |
| 4071-S13 |
脉冲分析 |
选配，不默认包含 |
| 4071-S14 |
自定义OFDM分析 |
选配，不默认包含 |
| 4071-S16 |
多载波群时延 |
选配，不默认包含 |
| 4071-S40 |
WLAN分析 |
802.11a/b/g |
| 4071-S40N |
802.11n分析 |
S40 |
| 4071-S40AC |
802.11ac分析 |
S40 |
| 4071-S40AX |
802.11ax分析 |
S40 |
| 4071-S40BE |
802.11be分析 |
S40 |
| 4071-S41D |
LTE/LTE-A TDD下行 |
选配，不默认包含 |
| 4071-S41U |
LTE/LTE-A TDD上行 |
选配，不默认包含 |
| 4071-S42D |
LTE/LTE-A FDD下行 |
选配，不默认包含 |
| 4071-S42U |
LTE/LTE-A FDD上行 |
选配，不默认包含 |
| 4071-S43D |
NB-IoT下行 |
选配，不默认包含 |
| 4071-S43U |
NB-IoT上行 |
选配，不默认包含 |
| 4071-S45 |
5G NR V2X侧行链路 |
选配，不默认包含 |
| 4071-S46D |
5G NR下行 |
选配，不默认包含 |
| 4071-S46U |
5G NR上行 |
选配，不默认包含 |
| 4071-S47D |
5G NR下行组合测量 |
S46D |
| 4071-S48 |
蓝牙BR/EDR/LE分析 |
选配，不默认包含 |
| 4071-S49D |
WCDMA下行 |
选配，不默认包含 |
| 4071-S49U |
WCDMA上行 |
选配，不默认包含 |
| 4071-S50 |
GSM/EDGE/EDGE演进 |
选配，不默认包含 |
校准及延保服务
| 选件型号 |
功能 |
配置条件 |
| 4071A-JL |
计量校准及报告（可选服务） |
4071A |
| 4071A-EWT1 |
保修期外延保1年（可选服务） |
4071A |
| 4071B-JL |
计量校准及报告（可选服务） |
4071B |
| 4071B-EWT1 |
保修期外延保1年（可选服务） |
4071B |
| 4071C-JL |
计量校准及报告（可选服务） |
4071C |
| 4071C-EWT1 |
保修期外延保1年（可选服务） |
4071C |
| 4071D-JL |
计量校准及报告（可选服务） |
4071D |
| 4071D-EWT1 |
保修期外延保1年（可选服务） |
4071D |
| 4071E-JL |
计量校准及报告（可选服务） |
4071E |
| 4071E-EWT1 |
保修期外延保1年（可选服务） |
4071E |
| 4071G-JL |
计量校准及报告（可选服务） |
4071G |
| 4071G-EWT1 |
保修期外延保1年（可选服务） |
4071G |
| 4071H-JL |
计量校准及报告（可选服务） |
4071H |
| 4071H-EWT1 |
保修期外延保1年（可选服务） |
4071H |
应用与供货说明

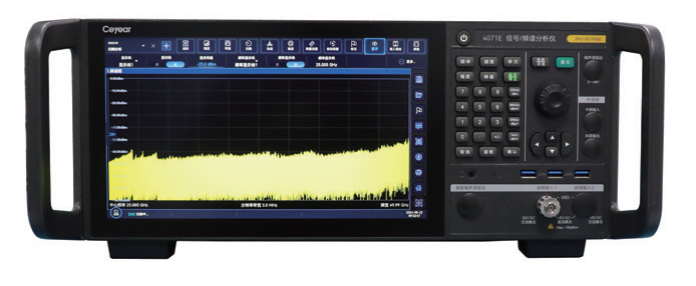

- M为阳头，F为阴头；各射频输入阻抗均为50 Ω。图示为4071E，不能用它代替所有型号的接口与频段。
- 典型值与标称值不是保证指标。分析软件、实时频谱、扩展带宽、前放及服务应在报价中逐项确认，不默认全部包含。
- 支持矢量信号解调及多视图分析；相关软件及其依赖配置需在选型时确认。EMI功能用于预兼容测试，不等同于认证。
- S12B/S12M需配矢量信号分析选件S12；WLAN扩展需S40；5G组合测量S47D需S46D。信号带宽需同时满足硬件分析带宽条件。
- 随主机附件为电源线组件、快速入门手册和产品合格证。运输箱、机柜套件、纸质详细手册、英文套件及延保为选配。
- 延保不含校准，服务覆盖及运输条款以报价为准。请提供频率范围、分析带宽、信号制式、接口、软件选件、校准报告及数量需求。
