YC-TI-NFA-0001 | 3987系列噪声系数分析仪
价格请询价
获取报价3987系列用于放大器、上变频器、下变频器及多级接收链路的噪声系数和增益测量。7种型号分别覆盖10 MHz至8、18、26.5、40、50、67或110 GHz，配备11.6英寸触控显示屏、损耗补偿、测量不确定度计算和限制线功能。可选频段与输入接口按具体型号确定。

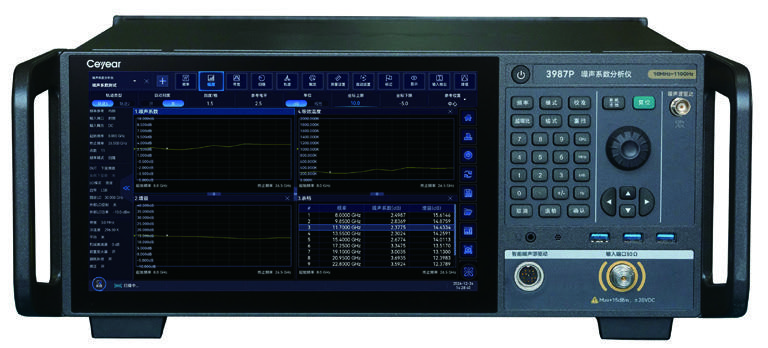

3987P产品外观参考；其他型号接口及配置以对应规格为准。
型号与选型参数
| 型号 | 频率范围 | 输入接口 | 输入端口VSWR | 本机噪声系数 |
|---|---|---|---|---|
| 3987B | 10 MHz–8 GHz | 3.5 mm (M) | ≤1.90:1 (10 MHz ≤ f ≤ 8 GHz) | <9.0 dB (10 MHz ≤ f ≤ 8 GHz) |
| 3987D | 10 MHz–18 GHz | 3.5 mm (M) | ≤1.90:1 (10 MHz ≤ f ≤ 8 GHz); ≤2.20:1 (8 GHz < f ≤ 18 GHz) | <9.0 dB (10 MHz ≤ f ≤ 8 GHz); <8.5 dB (8 GHz < f ≤ 18 GHz) |
| 3987E | 10 MHz–26.5 GHz | 3.5 mm (M) | ≤1.90:1 (10 MHz ≤ f ≤ 8 GHz); ≤2.20:1 (8 GHz < f ≤ 26.5 GHz) | <9.0 dB (10 MHz ≤ f ≤ 8 GHz); <9.0 dB (8 GHz < f ≤ 26.5 GHz) |
| 3987F | 10 MHz–40 GHz | 2.4 mm (M) | ≤1.90:1 (10 MHz ≤ f ≤ 8 GHz); ≤2.20:1 (8 GHz < f ≤ 40 GHz) | <9.0 dB (10 MHz ≤ f ≤ 8 GHz); <10.0 dB (8 GHz < f ≤ 40 GHz) |
| 3987H | 10 MHz–50 GHz | 2.4 mm (M) | ≤1.90:1 (10 MHz ≤ f ≤ 8 GHz); ≤2.20:1 (8 GHz < f ≤ 40 GHz); ≤2.50:1 (40 GHz < f ≤ 50 GHz) | <9.0 dB (10 MHz ≤ f ≤ 8 GHz); <10.0 dB (8 GHz < f ≤ 40 GHz); <12.0 dB (40 GHz < f ≤ 50 GHz) |
| 3987L | 10 MHz–67 GHz | 1.85 mm (M) | ≤1.90:1 (10 MHz < f ≤ 8 GHz); ≤2.20:1 (8 GHz < f ≤ 50 GHz); ≤2.50:1 (50 GHz < f ≤ 67 GHz) | <10.0 dB (10 MHz ≤ f ≤ 8 GHz); <16.0 dB (8 GHz < f ≤ 50 GHz); <14.0 dB (50 GHz < f ≤ 67 GHz) |
| 3987P | 10 MHz–110 GHz | 1.0 mm (M) | — | <18.5 dB (10 MHz ≤ f ≤ 50 GHz); <20.0 dB (50 GHz < f ≤ 110 GHz) |
测量与通用参数
| 参数 | 规格 |
|---|---|
| 频率参考准确度 | ± <2×10⁻⁷ |
| 频率调谐准确度（≤8 GHz） | ± <90 kHz (10 MHz ≤ f ≤ 8 GHz) |
| 频率调谐准确度（>8 GHz） | ± <300 kHz (8 GHz < f ≤ 110 GHz) |
| 噪声系数测量范围（ENR 12–17 dB） | 0–30 dB (ENR 12–17 dB) |
| 噪声系数测量范围（ENR 20–22 dB） | 0–35 dB (ENR 20–22 dB) |
| 噪声系数测量不确定度（0–30 dB） | ± <0.10 dB (0–30 dB) |
| 噪声系数测量不确定度（0–35 dB） | ± <0.15 dB (0–35 dB) |
| 增益测量范围 | −20～+40 dB |
| 增益测量不确定度 | ± <0.17 dB |
| 抖动（不平均） | <0.15 dB |
| 噪声源关闭时驱动电压 | <1.0 V |
| 噪声源开启时驱动电压 | +28.0 V ±0.20 V |
| 触控显示屏（英寸） | 11.6 |
| 噪声源驱动方式 | 28 V / I²C / USB |
| 输入阻抗 | 50 Ω |
| 最大功耗 | 250 W |
| 交流供电 | 110–220 V交流, 50/60 Hz |
| 外形尺寸 W×H×D | (474.6±4) × (193±2.5) × (559.5±4) mm |
| 公称尺寸 W×H×D | (426±4) × (177±2.5) × (450±4) mm |
| 重量 | ≤25 kg |
| 工作温度 | 0～+40 °C |
| 存储温度 | −40～+70 °C |
选件与服务
| 选件型号 | 说明 | 适用型号 |
|---|---|---|
| 3987-H05 | 铝合金运输箱（选配） | 3987B/D/E/F/H/L/P |
| 3987-H97 | 上架套件（选配） | 3987B/D/E/F/H/L/P |
| 3987-H98 | 英文面板、说明书、操作界面及操作系统（选配） | 3987B/D/E/F/H/L/P |
| 3987B-JL | 计量校准及计量报告（可选服务） | 3987B |
| 3987D-JL | 计量校准及计量报告（可选服务） | 3987D |
| 3987E-JL | 计量校准及计量报告（可选服务） | 3987E |
| 3987F-JL | 计量校准及计量报告（可选服务） | 3987F |
| 3987B-EWT1 | 保修期外延长保修1年（可选服务） | 3987B |
| 3987D-EWT1 | 保修期外延长保修1年（可选服务） | 3987D |
| 3987E-EWT1 | 保修期外延长保修1年（可选服务） | 3987E |
| 3987F-EWT1 | 保修期外延长保修1年（可选服务） | 3987F |
| 3987H-EWT1 | 保修期外延长保修1年（可选服务） | 3987H |
| 3987L-EWT1 | 保修期外延长保修1年（可选服务） | 3987L |
| 3987P-EWT1 | 保修期外延长保修1年（可选服务） | 3987P |
应用及供货说明
- M表示阳头，ENR为超噪比；输入接口按对应型号选择，不以系列最高频率代替实际量程。
- 本机噪声系数不是被测件可测噪声系数范围；不同频段的指标和超噪比条件需对应使用。
- 3987P输入端口VSWR未在此表给出，“—”不代表无反射或零误差。
- 支持单边带及双边带模式。系统下变频扩频测量需要适配的外部混频器及本振，不能视为主机原生量程。
- 固定值或表格形式补偿被测件前后通道损耗；智能噪声源的自动数据加载和温度修正依赖相应接口及噪声源。
- 供电稳态电压允许范围为额定值的10%，稳态频率允许范围为额定值的5%。公称尺寸不含把手、底脚、后框、接头等突出结构。
- 英文套件、运输箱、上架套件及服务不属于默认包含的全部配置。延保不含校准；具体服务范围与运输条款以报价为准。
目录列示随主机附件为标准三芯电源线、用户手册和产品合格证。请提供被测件频段、增益及噪声系数范围、噪声源类型、接口、报告和数量要求，确认型号、选件、校准方式与供货清单后报价。
