YC-TI-RCV-0003 | 3943B-S 手持式监测接收机
价格请询价
获取报价3943B-S 手持式监测接收机覆盖9 kHz–8 GHz，分析带宽20 MHz，可并行进行频谱、电平和解调测量。支持便携式频谱监测、辐射源查找和系统集成；20 MHz–6 GHz自动测向、GPS/北斗时间同步、记录回放及数字对讲机监测按选件和配套天线配置。
型号选型
| 型号 | 频率范围 |
|---|---|
| 3943B-S | 9 kHz–8 GHz |
核心参数
| 参数 | 规格说明 |
|---|---|
| 监测频率范围 | 9 kHz–8 GHz |
| 分析带宽 | 20 MHz |
| 最大线性工作输入电平 | -13 dBm（9 kHz≤f≤20 MHz）；3 dBm（20 MHz<f≤3.6 GHz）；-24 dBm（3.6<f≤8 GHz） |
| 显示平均噪声电平（频谱通道） | ≤-151 dBm（100 kHz≤f≤1 MHz）；≤-154 dBm（1 MHz<f≤80 MHz）；≤-160 dBm（80 MHz<f≤1.5 GHz）；≤-155 dBm（1.5<f≤5.8 GHz）；≤-151 dBm（5.8<f≤8 GHz） |
| 噪声系数（电平通道） | ≤17 dB（测试频率1 MHz）；≤11 dB（测试频率1.1 GHz） |
| 相位噪声 | <-115 dBc/Hz（11 MHz载波，10 kHz频偏）；<-117 dBc/Hz（11 MHz载波，100 kHz频偏）；<-95 dBc/Hz（500 MHz载波，10 kHz或100 kHz频偏） |
| AM解调灵敏度 | ≤-105.5 dBm（9 kHz≤f≤20 MHz）；≤-110 dBm（20 MHz<f≤1.5 GHz）；≤-106 dBm（1.5<f≤3.6 GHz）；≤-102 dBm（3.6<f≤8 GHz） |
| FM解调灵敏度 | ≤-103 dBm（9 kHz≤f≤20 MHz）；≤-111 dBm（20 MHz<f≤1.5 GHz）；≤-107 dBm（1.5<f≤3.6 GHz）；≤-102 dBm（3.6<f≤8 GHz） |
| 三阶截获点 | >18 dBm（9 kHz≤f≤20 MHz）；>15 dBm（20 MHz<f≤1.5 GHz，低失真模式）；>15 dBm（1.5<f≤3.6 GHz，低失真模式）；>-8 dBm（3.6<f≤8 GHz） |
| 二阶截获点 | >30 dBm（9 kHz≤f≤1.5 GHz）；>60 dBm（1.5<f≤3.6 GHz）；>55 dBm（3.6<f≤5.8 GHz）；>50 dBm（5.8<f≤8 GHz） |
| 镜频抑制 | >60 dB（20 MHz≤f≤3.6 GHz）；>70 dB（3.6<f≤8 GHz） |
| 中频抑制 | >80 dB（20 MHz≤f≤3.6 GHz）；>90 dB（3.6<f≤8 GHz） |
| 剩余响应 | <-100 dBm（9 kHz≤f≤3.6 GHz）；<-90 dBm（3.6<f≤7 GHz）；<-80 dBm（7<f≤8 GHz） |
| 全景扫描速率 | >2 GHz/s |
| 幅度准确度 | 优于±3 dB |
| 中频频谱显示范围 | 1, 2, 5, 10, 20, 50, 100, 200, 500 kHz；1, 2, 5, 10, 20 MHz |
| 解调模式 | AM, FM, PM, CW, LSB, USB, ISB, PULSE, IQ |
| 外形尺寸（宽×高×深） | (182.5±1.2)×(289±1.2)×(69±0.8) mm |
| 温度范围 | 贮存：-40–+70 °C；工作：0–+50 °C |
| 电源 | 电池或电源适配器供电；适配器标称输入：AC 100–240 V，50–60 Hz |
| 功耗 | <30 W |
| 重量 | ≤3.5 kg（含电池和手带） |
功能与配置
| 参数 | 规格说明 |
|---|---|
| 射频预选 | 全频段预选设计，抑制带外干扰并改善强信号环境中的接收 |
| 并行通道 | 频谱、电平场强测量和解调可并行工作 |
| 实时频谱通道 | 带宽可设置1 kHz–20 MHz |
| 电平场强通道 | 34个中频滤波器；中频带宽100 Hz–20 MHz；场强功能按选件配置 |
| 自动频率控制 | AFC：在解调带宽内自动跟踪信号；解调通道可输出音频 |
| 扫描及显示 | 定频接收、全景扫描、频率扫描、列表扫描；频谱图及瀑布图，扩展扫描功能按选件 |
| 数字对讲机监测（选件） | TETRA、DMR、PDT、dPMR、NXDN、DSTAR、P25、C4FM；可监测协议类型、音频、短信及集群基站数据 |
| 视频泄漏检测 | 支持HDMI、VGA视频信号的泄漏检测与图像还原，适用功能配置以报价为准 |
| 手动测向（配套天线） | 定向天线频段：9 kHz–20 MHz、20–200 MHz、200–500 MHz、500 MHz–8 GHz；可视化强度方向及天线手柄控制，数字地图按选件 |
| 自动测向（选件及天线） | 单通道相关干涉仪算法；20 MHz–6 GHz；最大带宽20 MHz；测向精度优于3° RMS，最快30 ms/次 |
| 辐射源定位 | 基于测向结果定位并在数字地图显示；测向及地图需相应配置 |
| 高精度时间同步（GPS/北斗选件） | 数据时间戳准确度优于100 ns；频率准确度优于0.01 ppm；支持TDOA及多设备协同 |
| 记录及回放（选件） | IQ、音频和频谱；内部存储或外部SD卡；频谱可变速回放 |
| 远程控制及数据传输 | LAN传输电平、频谱、音频及IQ数据；最大20 MHz分析带宽IQ数据流；支持程控 |
| 便携使用 | 支架、手带、背带可支持桌面、手持及背负操作；具备户外显示模式，配件范围以订单为准 |
可选功能及天线
| 选件代码 | 功能 |
|---|---|
| 3943B-001 | 全景扫描 |
| 3943B-002 | 水平扫描 |
| 3943B-003 | 场强测量 |
| 3943B-005 | 信号记录与回放 |
| 3943B-006 | 数字地图 |
| 3943B-007 | GPS/北斗 |
| 3943B-008 | Micro SD卡 |
| 3943B-014 | 手持式定向天线 |
| 3943B-016 | 测向 |
| 3943B-020 | 无显示金属壳体结构 |
| 3943B-021 | 数字对讲机监测 |
| 3943B-023 | 紧凑型测向天线 |
标准附件
| 参数 | 规格说明 |
|---|---|
| 电源线 | 标准附件 |
| 用户手册 | 标准附件 |
| 程控手册 | 标准附件 |
| 产品合格证 | 标准附件 |
选型与使用说明
- 监测覆盖9 kHz–8 GHz；自动测向为20 MHz–6 GHz，需测向选件及相应天线，不能把两个范围等同。
- 20 MHz为分析带宽。全景扫描、场强测量、记录、地图、GPS/北斗及数字对讲机等功能需按选件组合。
- 最大线性工作输入电平不是损毁极限；请按对应频段控制输入并根据应用配置保护附件。
- 手持定向天线和紧凑型测向天线为选件。定位、地图及TDOA应用需匹配天线、时间同步和外部系统配置；不默认全部包含。

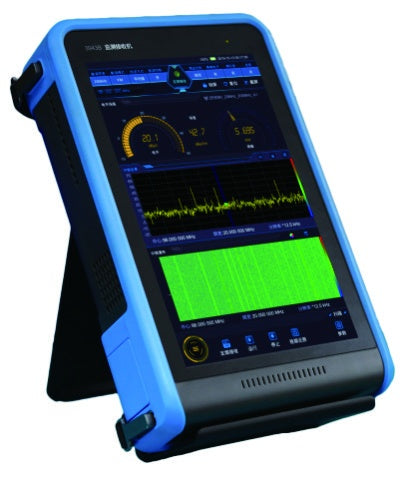

- 照片为带显示屏的3943B-S外观示例；无显示金属壳体为另一结构选件。供货配置、附件、交期及服务以正式报价和订单为准。
