YC-TI-RCV-0002 | 3926 系列宽带监测接收机
价格请询价
获取报价3926 系列宽带监测接收机面向频谱监测、信号识别及测量，提供3926B、E、H、L四种配置，频率上限分别为8、26.5、50、67 GHz，起始频率8 kHz。标准分析带宽160 MHz，可选1 GHz或2 GHz；支持频谱、电平和解调并行处理，扩展识别、记录及实时频谱功能按选件配置。
型号选型
| 型号 | 频率范围 |
|---|---|
| 3926B | 8 kHz–8 GHz |
| 3926E | 8 kHz–26.5 GHz |
| 3926H | 8 kHz–50 GHz |
| 3926L | 8 kHz–67 GHz |
核心参数
| 参数 | 规格说明 |
|---|---|
| 分析带宽 | 160 MHz标配；1 GHz、2 GHz选件 |
| 扫描速度（25 kHz分辨率） | ≥500 GHz/s |
| 扫描速度（1.25 MHz分辨率） | ≥5 THz/s；需1 GHz分析带宽选件，起始频率≥750 MHz |
| 频率准确度 | ≤1×10⁻⁷ |
| 频率分辨率 | 1 Hz |
| 相位噪声 | ≤-130 dBc/Hz；载波1 GHz，频偏10 kHz |
| 噪声系数（低噪声模式） | ≤12 dB（20 MHz≤f≤8 GHz）；≤14 dB（8<f≤18 GHz）；≤19 dB（18<f≤26.5 GHz）；≤22 dB（26.5<f≤40 GHz）；≤35 dB（40<f≤50 GHz）；≤40 dB（50<f≤67 GHz） |
| 三阶截获点（低失真模式） | ≥30 dBm（20 MHz≤f≤8 GHz）；≥20 dBm（8<f≤26.5 GHz）；≥10 dBm（26.5<f≤67 GHz） |
| 二阶截获点（低失真模式） | ≥60 dBm（20 MHz≤f≤8 GHz）；≥60 dBm（8<f≤26.5 GHz）；≥55 dBm（26.5<f≤67 GHz） |
| 镜频抑制 | ≥90 dB（20 MHz≤f≤40 GHz）；≥80 dB（40<f≤67 GHz） |
| 中频抑制 | ≥90 dB（20 MHz≤f≤40 GHz）；≥80 dB（40<f≤67 GHz） |
| 剩余响应 | ≤-105 dBm |
| 幅度准确度 | ±3.0 dB（20 MHz≤f≤8 GHz）；±3.5 dB（8<f≤40 GHz）；±4.0 dB（40<f≤67 GHz） |
| 最大输入功率 | 15 dBm（20 MHz≤f≤8 GHz）；10 dBm（8<f≤40 GHz）；5 dBm（40<f≤67 GHz） |
| 解调模式 | AM、FM、PM、CW、LSB、USB、ISB、PULSE、IQ |
| 贮存温度 | -40–+70 °C |
| 工作温度 | 0–50 °C |
| 功耗 | ≤300 W（标配）；≤450 W（全配置选件） |
| 可靠性 | MTBF（θ₀）≥5000 h |
| 外形尺寸（宽×高×深） | (482±4)×(193±2.5)×(517±4) mm |
| 公称尺寸（宽×高×深） | (426±2)×(177±1.2)×(450±2) mm；不含把手、底脚、后框、旋轮、橡胶按键、侧提带、塞扣、螺钉、接地柱、光纤笼、跳线、输入输出接头及结构件局部凸出部分 |
| 重量 | ≤30 kg；重量随选件配置变化 |
功能与测量
| 参数 | 规格说明 |
|---|---|
| 预选滤波 | 高端配置采用全频段20多组预选滤波器；滤波置于射频前端，以抑制带外干扰 |
| 并行通道 | 频谱、电平、解调三个并行处理通道 |
| 频谱通道 | 实时带宽1 kHz–160 MHz（选件最大2 GHz）；分辨率带宽0.625 Hz–2 MHz |
| 电平通道 | 42档滤波器；解调带宽10 Hz–80 MHz |
| 数字荧光实时频谱（选件） | 最大2 GHz带宽；100%截获概率（POI）信号最短持续时间优于125 ns，按相应配置 |
| 协议识别与解析（选件） | CDMA、GSM、WCDMA、TDD-LTE、FDD-LTE、5G-NR、DMR、TETRA、PDT、NXDN、dPMR、P25、DRM、DTMB、Wi-Fi、LoRa、AIS、ADS-B |
| 调制参数识别（选件） | AM、FM、2FSK、4FSK、8FSK、16FSK、16QAM、32QAM、64QAM、128QAM、256QAM、BPSK、QPSK、8PSK、16PSK、OQPSK、π/4QPSK、ASK、MSK；调制识别率>90%，实际结果受信号条件影响 |
| 典型噪声系数 | 8–26.5 GHz频段低至15 dB（典型值）；保证规格按上方低噪声模式频段表 |
| 测量速率 | 最高10000次/秒 |
| 扫描方式 | 定频接收、全景扫描、频率扫描、列表扫描；支持存储表和抑制表 |
| 数字解调（选件） | PSK、FSK、QAM、ASK；根升余弦、高斯、边缘、IS95、矩形滤波器，滤波器系数可调 |
| 脉冲信号分析（选件） | 脉宽、周期、上升/下降时间、峰值功率、脉冲幅度、频率偏移；频域、时域曲线及参数表 |
| 记录和回放（选件） | 频谱、IQ、音频实时输出、记录及回放分析；支持外接大容量数据记录仪 |
| 数据接口 | 千兆网标配；万兆网及高速光纤接口选配，可输出160 MHz、1 GHz或2 GHz实时IQ数据流 |
| 系统集成 | SCPI程控标准，开放远程控制接口及通用数据格式；标准4U结构，配置上架把手 |
可选功能及接口
| 选件代码 | 可选功能 |
|---|---|
| 3926-H01 | 1 GHz分析带宽 |
| 3926-H02 | 2 GHz分析带宽 |
| 3926-H03 | GNSS |
| 3926-H04 | 万兆网 |
| 3926-H05-1000 | 1 GHz带宽光纤数字接口 |
| 3926-H05-2000 | 2 GHz带宽光纤数字接口 |
| 3926-H06 | 160 MHz带宽光纤数字接口 |
| 3926-H07-2T | 本地存储空间扩展（2 TB） |
| 3926-H07-4T | 本地存储空间扩展（4 TB） |
| 3926-H08 | 通信协议识别与解调 |
| 3926-S01 | 信号调制参数自动识别 |
| 3926-S02 | 信号解调 |
| 3926-S03 | 脉冲信号分析 |
| 3926-S04 | 数字荧光实时频谱分析 |
| 3926-S06 | 信号记录与回放 |
标准附件
| 参数 | 规格说明 |
|---|---|
| 电源线 | 标准附件 |
| 用户手册 | 标准附件 |
| 产品合格证 | 标准附件 |
选型与使用说明
- 请根据所需最高频率选择3926B、E、H或L。8 kHz–67 GHz为系列覆盖范围，并非每个配置的全部频段；频段性能仅在对应型号覆盖范围内适用。
- 160 MHz分析带宽为标配。1 GHz、2 GHz带宽及协议识别、数字荧光、记录等功能按选件组合，不默认全部包含。
- 5 THz/s扫描指标要求1.25 MHz分辨率、1 GHz分析带宽选件和起始频率≥750 MHz。请按实际信号及扫描任务选配。
- 低噪声与低失真模式对应不同性能指标；典型噪声系数不替代有条件的规格限值。输入功率须遵守对应频段上限。
- 光纤接口带宽应与主机分析带宽和数据记录配置匹配；外部记录仪、接口选件及存储扩展是否包含，以报价及订单为准。

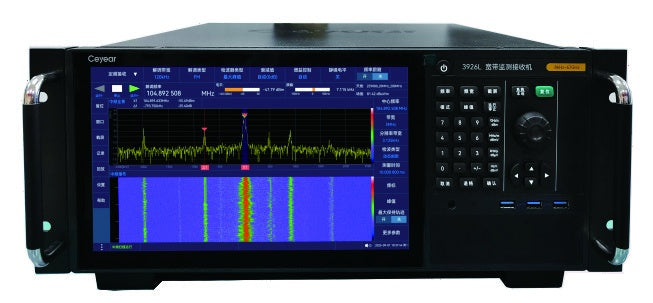

- 照片为系列外观示例。供货型号、配置、配件、交期及服务范围以正式报价和订单确认。
