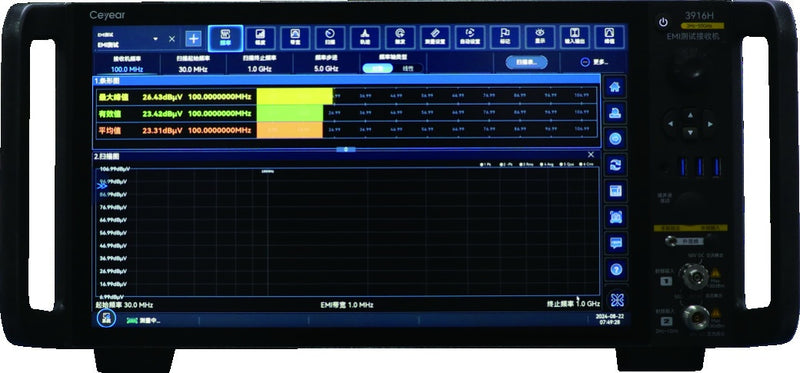

YC-TI-RCV-0001 | 3916H EMI test receiver, series appearance example

YC-TI-RCV-0001 | 3916 系列 EMI 测试接收机

价格请询价

获取报价

3916 系列 EMI 测试接收机用于电磁兼容预检测、相关标准符合性测试及骚扰信号分析，提供传统步进扫描、FFT 时域快扫和 APD 测量。系列含 5 个频率配置，输入端口 1 的上限为 8.4、18、26.5、45 或 50 GHz；具体频段与接口见选型表。实时频谱、宽带 IQ 记录等功能按选件配置。

型号选型

型号 端口1 DC耦合 端口1 AC耦合 端口1射频接口
3916B 1 Hz–8.4 GHz 10 MHz–8.4 GHz N 母,50 Ω
3916D 1 Hz–18 GHz 10 MHz–18 GHz N 母,50 Ω
3916E 1 Hz–26.5 GHz 10 MHz–26.5 GHz 3.5 mm 公,50 Ω
3916F 1 Hz–45 GHz 10 MHz–45 GHz 2.4 mm 公,50 Ω
3916H 1 Hz–50 GHz 10 MHz–50 GHz 2.4 mm 公,50 Ω

共同参数

参数 规格说明
输入端口2频率范围 DC：1 Hz–1 GHz；AC：9 kHz–1 GHz
输入端口2接口 N型母，50 Ω；提供浪涌保护接收通道
10 MHz精密频率参考准确度 ±（距上次校准的时间×老化率＋温度稳定度＋校准准确度）
频率参考老化率 ±3×10⁻⁸/年
频率参考温度稳定度 ±1×10⁻⁹
频率参考校准准确度 ±5×10⁻⁹
频率分辨率 0.1 Hz
预选通道数 23段，含陷波器
频率读出准确度 ±（频率读数×频率参考准确度＋0.1%频宽＋5%RBW＋2 Hz＋0.5×水平分辨率）；水平分辨率＝频宽/(扫描点数−1)
标记计数准确度 ±（标记频率×频率参考准确度＋0.100 Hz）
计数器分辨率 0.001 Hz
驻留时间 50 μs–100 s
扫描时间 频宽≥10 Hz：3 μs–16000 s；频宽＝0 Hz：1 μs–16000 s；零频宽准确度±0.01%
最大扫描列表分区 20个
检波器 最大峰值、最小峰值、有效值、准峰值、平均值、CISPR平均、CISPR有效
相位噪声 载波1 GHz，20–30 °C：频偏100 Hz：<-107；1 kHz：<-125；10 kHz：<-133；100 kHz：<-135 dBc/Hz
剩余调频 ≤0.10 Hz×N；RBW/VBW均10 Hz，20 ms内额定值；N随频率划分
剩余调频N 2 Hz<f≤8.2 GHz：1；8.2<f≤18 GHz：1；18<f≤26.5 GHz：2；26.5<f≤40 GHz：2；40<f≤50 GHz：4
时域FFT带宽 29.8 MHz标配；390 MHz选配
EMI滤波器−6 dB带宽 1 Hz、10 Hz、100 Hz、200 Hz、1 kHz、9 kHz、10 kHz、100 kHz、120 kHz、1 MHz、10 MHz；准确度≤3%（10 MHz除外），10 MHz≤5%；选择性−60/−6 dB≤4.5:1
标准滤波器−3 dB带宽 1 Hz–3 MHz按1/2/3/5步进，及4/5/6/8/10/20 MHz；3.01 dB准确度±3%（1 Hz≤RBW≤1 MHz），±15%（1 MHz<RBW≤20 MHz）；选择性−60/−3 dB<5.0:1
视频带宽 1 Hz–20 MHz，1/2/3/5步进，额定值
1 dB压缩点 双音法，射频增益动态范围优先，频率间隔>5倍预滤波带宽；预选器/预选放大器/LNA关：≥8 dBm（20 MHz≤f<3.25 GHz），≥7 dBm（3.25 GHz≤f≤50 GHz）
三阶交调失真截获点 射频增益动态范围优先；预选器/预选放大器/LNA关：≥20 dBm（10–100 MHz含两端）；≥18 dBm（100 MHz<f≤3.25 GHz）；≥20 dBm（3.25<f≤8.2 GHz）；≥18 dBm（8.2<f≤50 GHz）
二次谐波失真截获点 预选器/预选放大器/LNA关：≥45 dBm（10 MHz≤f≤4.1 GHz）；≥60 dBm（4.1<f≤13.25 GHz）；≥55 dBm（13.25<f≤20 GHz）；≥45 dBm（20<f≤25 GHz）
剩余响应 输入衰减0 dB：≤-90 dBm（f≤1 MHz）；≤-103 dBm（1 MHz<f≤8.4 GHz）
绝对幅度不确定度 ≤0.2 dB；内部校准信号500 MHz，20–30 °C
镜像抑制 ≥80 dBc
最大输入连续波电平 +30 dBm；仅在预选器关、前置放大器关、输入衰减≥20 dB的条件下
输入VSWR 端口1，DC耦合，衰减≥10 dB：9 kHz–1 GHz≤1.2；1<f≤8 GHz≤1.5；8<f≤45 GHz≤1.8；45<f≤50 GHz≤2.0
输入衰减器 0–70 dB，2 dB步进
通信接口 USB-A前3/后3；RJ45 LAN 10/100/1000M自适应；GPIB IEEE-488，24路插头
音视频接口 耳机3.5 mm；DP视频
时基接口 1–100 MHz参考输入：BNC母50 Ω；10 MHz参考输出：BNC母50 Ω；1 GHz参考输入：SMA母50 Ω；100 MHz/1 GHz参考输出：SMA母50 Ω
触发接口 触发输入1/2和输出1/2均BNC母
尺寸宽高深含把手底脚垫脚 (474.6±4)×(237.5±2.5)×(559.5±4) mm
尺寸宽高深不含把手底脚垫脚 (426±4)×(221.5±2.5)×(450±4) mm
重量 <35 kg
供电 100–240 VAC，50/60 Hz自适应
最大功耗 600 W
工作温度 0–50 °C
存储温度 -40–70 °C

功能与测量

参数 规格说明
APD测量带宽 200 Hz、9 kHz、120 kHz、1 MHz
APD测量范围 最小可测概率10⁻⁷；最大测量时间120 s
FFT处理 最高16384点；每次FFT步进50–13000检波通道；处理重叠率93.75%以上，幅度误差0.4 dB以内
实时频谱分析 40/200/400 MHz按选件；100%截获概率信号最短持续时间优于0.31 μs，需匹配配置
EMI诊断 超限峰值搜索、限值余量、列表多检波终扫
频谱测量 信道功率、占用带宽、邻道功率等频谱测量
典型性能 DANL可达-163 dBm（放大器开）；TOI +27 dBm；相噪-135 dBc/Hz（1 GHz载波、10 kHz频偏）。均为典型值，不替代有条件规格表
预选放大器 约20 dB（设计值）；与H34低噪声前置放大选件约30 dB（设计值）不同
噪声和频率响应

A–H 仅标识测量配置条件，不是额外的商品型号。

条件 低噪声前置放大选件 H34 预选器 预选放大器 低噪声放大器
A 不含 关 关 不适用
B 不含 开 关 不适用
C 不含 开 开 不适用
D 含 关 关 关
E 含 开 关 关
F 含 开 开 关
G 含 关 关 开
H 含 开 关 开

显示平均噪声电平（DANL）：输入端口接 50 Ω 负载，输入衰减 0 dB，温度 +20–+30 °C，归一化到 1 Hz。下表单位为 dBm，各值为上限；仅适用所选型号覆盖的频段。A–H 对应下方配置条件。

频率范围 A B C D E F G H
10 MHz≤f<100 MHz ≤-148 ≤-150 ≤-151 ≤-145 ≤-149 ≤-150 ≤-155 ≤-156
100 MHz≤f<1.2 GHz ≤-147 ≤-153 ≤-155 ≤-146 ≤-152 ≤-154 ≤-160 ≤-157
1.2 GHz≤f<2.2 GHz ≤-146 ≤-153 ≤-155 ≤-145 ≤-152 ≤-154 ≤-159 ≤-157
2.2 GHz≤f<3.25 GHz ≤-145 ≤-152 ≤-154 ≤-144 ≤-151 ≤-153 ≤-159 ≤-157
3.25 GHz≤f<5.25 GHz ≤-143 ≤-152 ≤-152 ≤-142 ≤-151 ≤-151 ≤-157 ≤-156
5.25 GHz≤f<6.5 GHz ≤-144 ≤-153 ≤-153 ≤-142 ≤-152 ≤-152 ≤-156 ≤-157
6.5 GHz≤f<8.2 GHz ≤-138 ≤-151 ≤-151 ≤-137 ≤-150 ≤-150 ≤-156 ≤-156
8.2 GHz≤f<18 GHz ≤-141 ≤-141 ≤-141 ≤-140 ≤-140 ≤-140 ≤-156 ≤-155
18 GHz≤f<26.5 GHz ≤-141 ≤-141 ≤-141 ≤-140 ≤-140 ≤-140 ≤-154 ≤-155
26.5 GHz≤f<40 GHz ≤-137 ≤-137 ≤-137 ≤-136 ≤-136 ≤-136 ≤-153 ≤-152
40 GHz≤f≤50 GHz ≤-132 ≤-132 ≤-132 ≤-131 ≤-131 ≤-131 ≤-148 ≤-148

频率响应：输入衰减 10 dB，温度 20–30 °C，DC 耦合，相对于 500 MHz 校准频点；表内单位为 dB，表示 ±值。A–F 的 1 Hz–9 kHz 一行是额定值，其余按表中条件；G/H 仅列 10 MHz 及以上。

频率范围 A B C D E F
1 Hz≤f<9 kHz ±1（额定值） ±1.3（额定值） ±1.7（额定值） ±1.1（额定值） ±1.4（额定值） ±1.8（额定值）
9 kHz≤f<10 MHz ±0.6 ±0.9 ±1.3 ±0.7 ±1 ±1.4
10 MHz≤f<3.6 GHz ±0.5 ±0.8 ±1.2 ±0.6 ±0.9 ±1.3
3.6 GHz≤f<8 GHz ±0.6 ±1 ±1.6 ±0.7 ±1.1 ±1.7
8 GHz≤f<26.5 GHz ±1.5 ±1.5 ±2 ±1.6 ±1.6 ±1.6
26.5 GHz≤f≤50 GHz ±2 ±2 ±2.8 ±2.1 ±2.1 ±2.1
频率范围 G H
10 MHz≤f<3.6 GHz ±1 ±1.3
3.6 GHz≤f<8 GHz ±1.3 ±1.7
8 GHz≤f<26.5 GHz ±2 ±2
26.5 GHz≤f≤50 GHz ±2.8 ±2.8
可选功能及服务
选件代码 功能或服务 配置说明
3916-H02 辅助中频输出 第二中频输出；1 Hz频率分辨率；15 dB可变增益，1 dB步进；输出425 MHz±40 MHz（分析带宽≤40 MHz），750 MHz±600 MHz（分析带宽200–400 MHz）
3916-H12C 宽带数字接口 光纤输出IQ采集数据，最大400 MHz；配4712C记录仪
3916-H12E 宽带数字接口 光纤输出IQ采集数据，最大1.2 GHz；配4712E记录仪
3916-H13 精密频率参考 提供更高精度的频率参考
3916-H22C-4T 4712C数据记录仪 4 TB，需3916-H12C，最大400 MHz IQ记录
3916-H22C-8T 4712C数据记录仪 8 TB，需3916-H12C，最大400 MHz IQ记录
3916-H22C-16T 4712C数据记录仪 16 TB，需3916-H12C，最大400 MHz IQ记录
3916-H22C-32T 4712C数据记录仪 32 TB，需3916-H12C，最大400 MHz IQ记录
3916-H22E-8T 4712E数据记录仪 8 TB，最大1.2 GHz IQ记录；需匹配主机宽带接口及记录仪配置
3916-H22E-16T 4712E数据记录仪 16 TB，最大1.2 GHz IQ记录；需匹配主机宽带接口及记录仪配置
3916-H22E-32T 4712E数据记录仪 32 TB，最大1.2 GHz IQ记录；需匹配主机宽带接口及记录仪配置
3916-H22E-64T 4712E数据记录仪 64 TB，最大1.2 GHz IQ记录；需匹配主机宽带接口及记录仪配置
3916-H33-8 电子衰减器 9 kHz–8 GHz；30 dB衰减范围，0.5 dB步进
3916-H34-08 低噪声前置放大器 增益约30 dB（设计值）；根据接收机频率上限选配
3916-H34-18 低噪声前置放大器 增益约30 dB（设计值）；根据接收机频率上限选配
3916-H34-26 低噪声前置放大器 增益约30 dB（设计值）；根据接收机频率上限选配
3916-H34-45 低噪声前置放大器 增益约30 dB（设计值）；根据接收机频率上限选配
3916-H34-50 低噪声前置放大器 增益约30 dB（设计值）；根据接收机频率上限选配
3916-H40 外部频率扩展 外部混频扩频，提供本振输出/中频输入及信号识别；仅非3916B主机可选；范围取决于另购扩频模块
3916-H41-40 40 MHz实时频谱分析 数字荧光频谱、无缝瀑布图、频率模板触发
3916-H41-200 200 MHz实时频谱分析 数字荧光频谱、无缝瀑布图、频率模板触发
3916-H41-400 400 MHz实时频谱分析 数字荧光频谱、无缝瀑布图、频率模板触发
3916-H52A 390 MHz FFT时域扫描 最大390 MHz FFT时域快速扫描
3916-H53A-40 390 MHz FFT扫描加40 MHz实时频谱 最大390 MHz FFT扫描及对应带宽数字荧光频谱
3916-H53A-200 390 MHz FFT扫描加200 MHz实时频谱 最大390 MHz FFT扫描及对应带宽数字荧光频谱
3916-H53A-400 390 MHz FFT扫描加400 MHz实时频谱 最大390 MHz FFT扫描及对应带宽数字荧光频谱
3916-H96 纸质用户手册 详细纸质手册
3916-H97 上架套件 机柜安装把手及附件
3916-H98 英文套件 英文面板、说明书、操作界面和操作系统
3916-H99 铝合金运输箱 带提把及滚轮
3916-H99-2 塑料安全拉杆带轮包装箱 带提把及滚轮
3916-S04 相位噪声测试 单边带相位噪声曲线和单点测试
3916-S09 模拟解调 AM/FM/φM调制特性及失真分析
3916B-EWT1 延长保修1年 原保修期外增加1年，2年选2项；不含校准，仅单程货品运费；是否提供以报价/服务条款确认为准
3916D-EWT1 延长保修1年 原保修期外增加1年，2年选2项；不含校准，仅单程货品运费；是否提供以报价/服务条款确认为准
3916E-EWT1 延长保修1年 原保修期外增加1年，2年选2项；不含校准，仅单程货品运费；是否提供以报价/服务条款确认为准
3916F-EWT1 延长保修1年 原保修期外增加1年，2年选2项；不含校准，仅单程货品运费；是否提供以报价/服务条款确认为准
3916H-EWT1 延长保修1年 原保修期外增加1年，2年选2项；不含校准，仅单程货品运费；是否提供以报价/服务条款确认为准
3916B-JL 计量服务 第三方计量校准及校准证书；是否包含以订单确认
3916D-JL 计量服务 第三方计量校准及校准证书；是否包含以订单确认
3916E-JL 计量服务 第三方计量校准及校准证书；是否包含以订单确认
3916F-JL 计量服务 第三方计量校准及校准证书；是否包含以订单确认
3916H-JL 计量服务 第三方计量校准及校准证书；是否包含以订单确认

标准附件

参数 规格说明
电源线 标准三芯电源线
快速入门手册 快速入门资料
产品合格证 出厂产品合格证

选型与使用说明

  • 请提供所需最高频率、适用测试标准、信号电平、检波方式及记录带宽，以选择主机和选件。仪器可用于 GB/T6113、GJB151 和 CISPR 系列相关测试。
  • 标准 FFT 时域带宽为 29.8 MHz；390 MHz FFT、实时频谱、宽带 IQ 接口及记录仪等按选件与主机配置匹配，不默认包含。
  • 最大连续波输入 +30 dBm 仅适用于表中明确的前端状态。连接信号前请确认衰减、放大器和输入保护设置。
  • 频率及性能表仅在对应主机覆盖的频段内适用。额定值、设计值和典型值不能当作全部配置的保证指标。
  • 外部扩频 H40 不适用于 3916B；扩频模块需另购。数据记录仪、宽带接口和低噪声放大器需按主机频段及带宽选配。
  • 照片为3916H外观示例。供货型号、选件、配件、校准和延保服务是否包含，以报价及订单配置为准。
