YC-TI-VNA-0004 | 3656D 矢量网络分析仪
价格请询价
获取报价产品简介
3656D 矢量网络分析仪覆盖 300 kHz–20 GHz，标配二端口，可选四端口。用于滤波器、放大器、天线、电缆等射频器件的 S 参数、幅度、相位和群时延测量，提供时域分析、误差校准、夹具仿真及多通道显示。
核心参数
| 项目 | 参数 |
|---|---|
| 频率范围 | 300 kHz–20 GHz |
| 频率分辨率 | 1 Hz |
| 频率准确度 | ±1×10⁻⁶ (23°C±3°C) |
| 反射跟踪 | ±0.030 dB (300 kHz–10 MHz); ±0.040 dB (10 MHz–3 GHz); ±0.050 dB (3–20 GHz) |
| 传输跟踪 | ±0.030 dB (300 kHz–10 MHz); ±0.040 dB (10 MHz–3 GHz); ±0.100 dB (3–6 GHz); ±0.150 dB (6–20 GHz) |
| 有效方向性 | 46 dB (300 kHz–10 MHz); 42 dB (10 MHz–3 GHz); 38 dB (3–6 GHz); 36 dB (6–20 GHz) |
| 有效源匹配 | 37 dB (300 kHz–10 MHz); 37 dB (10 MHz–3 GHz); 31 dB (3–6 GHz); 28 dB (6–20 GHz) |
| 有效负载匹配 | 44 dB (300 kHz–10 MHz); 42 dB (10 MHz–3 GHz); 38 dB (3–6 GHz); 36 dB (6–20 GHz) |
| 测量点数 | 1–16001 |
| 中频带宽 | 1 Hz–5 MHz；1、2、3、5、7 步进 |
| 端口接头与阻抗 | 3.5 mm 阳头；50 Ω |
| 测量端口 | 标配二端口；可选四端口（3656-H36 / 3656-H37） |
| 参考电平幅度设置 | ±500 dB；分辨率 0.001 dB |
| 参考相位设置 | ±500°；分辨率 0.01° |
| 时基参考输出 | 10 MHz |
| 数字接口 | GPIB, USB, Ethernet, VGA |
| 操作系统 | Windows 7 |
| 显示屏 | 10.4 英寸高亮度液晶显示屏 |
| 测量域 | 频域、时域 |
| 尺寸（宽×高×深） | 436×237×400 mm |
| 功耗 | ≤150 W |
| 输入电源 | 单相 220 V AC / 50 Hz，或单相 110 V AC / 50/60 Hz |
| 重量 | <19.5 kg |
分频段动态范围（中频带宽 10 Hz）
| 频率范围 | 二端口 | 四端口 |
|---|---|---|
| 300 kHz–100 MHz | 95 dB | 90 dB |
| 100 MHz–1 GHz | 110 dB | 100 dB |
| 1–6 GHz | 120 dB | 115 dB |
| 6–8 GHz | 117 dB | 110 dB |
| 8–10 GHz | 115 dB | 105 dB |
| 10–15 GHz | 110 dB | 100 dB |
| 15–20 GHz | 100 dB | 90 dB |
功能与应用
| 项目 | 说明 |
|---|---|
| 误差校准 | 频响、单端口、响应隔离、增强响应、全双端口、快速 SOLT 及电子校准；校准附件按配置。 |
| 显示格式 | 对数幅度、线性幅度、驻波比、相位、群时延、Smith 圆图和极坐标。 |
| 时域分析 | 标配时域分析，可用于电缆故障点定位和长度测量。 |
| 夹具仿真 | 模拟不同测量场景，实时分析对应测量结果。 |
| 数据分析 | 极限测试、纹波测试、带宽测试和滤波器自动统计，支持合格判定。 |
| 测量通道 | 最多 64 个独立测量通道，多通道、多窗口显示。 |
| 迹线噪声 | 迹线噪声可低至 0.001 dB rms；具体测试条件与配置需在选型时确认。 |
| 应用 | 测量滤波器、放大器、天线、电缆及有线电视分接头的 S 参数幅度、相位和群时延；四端口选件支持一次连接测量全部 16 个 S 参数和进行平衡参数测量。 |
可选配置与配套选件
| 选件型号 | 选件 | 说明 |
|---|---|---|
| 3656-H12 | 20402E 电子校准件 | 10 MHz–26.5 GHz；3.5 mm；二端口 |
| 3656-H13 | 20404E 电子校准件 | 10 MHz–26.5 GHz；3.5 mm；四端口 |
| 3656-H14 | 中文用户手册 | 纸质详细中文手册 |
| 3656-H15 | 英文用户手册 | 纸质详细英文手册 |
| 3656-H19 | 上机柜套件 | 机柜安装 |
| 3656-H30 | 31121 3.5 mm 机械校准件 | DC–26.5 GHz |
| 3656-H31 | 87308 3.5NMD/3.5mm-KJ 测试电缆 | 测试端 3.5 mm 阳头 |
| 3656-H32 | 87308A 3.5NMD/3.5mm-KK 测试电缆 | 测试端 3.5 mm 阴头 |
| 3656-H33 | FB0HA0HB025.0 3.5 mm 戈尔测试电缆 | 测试端 3.5 mm 阳头 |
| 3656-H34 | FB0HA0HC025.0 3.5 mm 戈尔测试电缆 | 测试端 3.5 mm 阴头 |
| 3656-H35 | 二端口英文选件 | 英文前后面板及英文操作系统 |
| 3656-H36 | 20 GHz 四端口选件 | 四端口矢量网络分析仪配置 |
| 3656-H37 | 20 GHz 四端口英文选件 | 四端口配置及英文前后面板、英文操作系统 |
| 3656-H38 | 铝合金运输箱 | 仪器运输 |
| 3656D-JL | 计量校准服务 | 适用于 3656D，提供计量报告 |
| 3656D-EWT1 | 延长保修 1 年 | 多项可扩展年数；不含校准、仅含单程货品运费；具体地区与服务以报价和订单确认 |
配套附件
| 附件 | 说明 |
|---|---|
| 电源线 | 标准三芯电源线 |
| 鼠标 | 配套附件 |
| 快速使用指南 | 配套使用资料 |
| 产品合格证 | 出厂合格证明 |
配置与订购说明

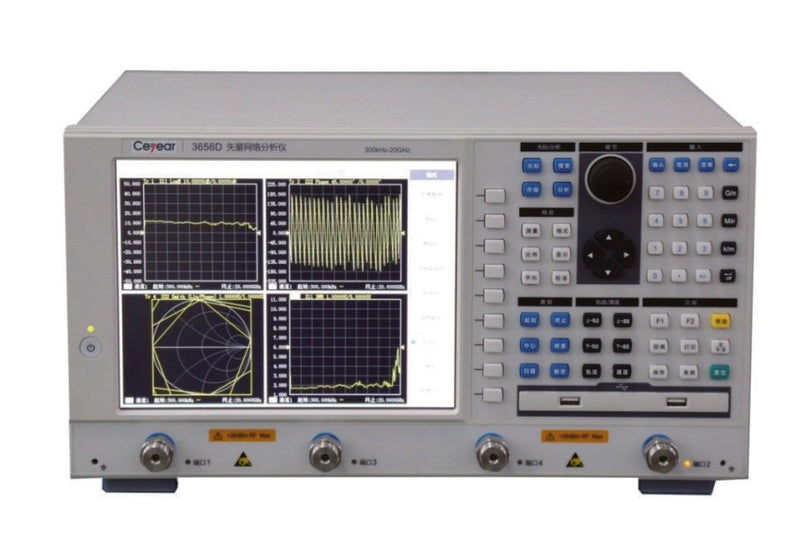

- 二端口为标准配置；四端口及英文面板、操作系统根据选件配置。图片为四端口外观示例，实际交付以报价和订单为准。
- 系统动态范围在 10 Hz 中频带宽下给出，请按二端口或四端口配置及对应频段选型。
- 校准件可覆盖高于仪器上限的频段，但不会将 3656D 的工作频率扩展至 20 GHz 以上。
- 校准件、测试电缆、详细纸质手册、机柜套件、运输箱、计量及延保服务按选件配置，并非全部默认包含。
- 供电制式、操作系统兼容性、软件接口及区域服务请在询价时确认。延保不含计量校准，期限及运费责任以报价和订单为准。
