YC-TI-SPM-0003 | 364X 系列S参数测试模块

价格请询价

获取报价

产品简介

364X系列S参数测试模块用于毫米波及太赫兹频段的矢量网络分析扩频测量。13种模块按频段选配，覆盖40–1100 GHz的不同子频段，可测试耦合器、滤波器、功分器、混频器和放大器的幅度、相位及群时延；需配套兼容主机及扩频配置。

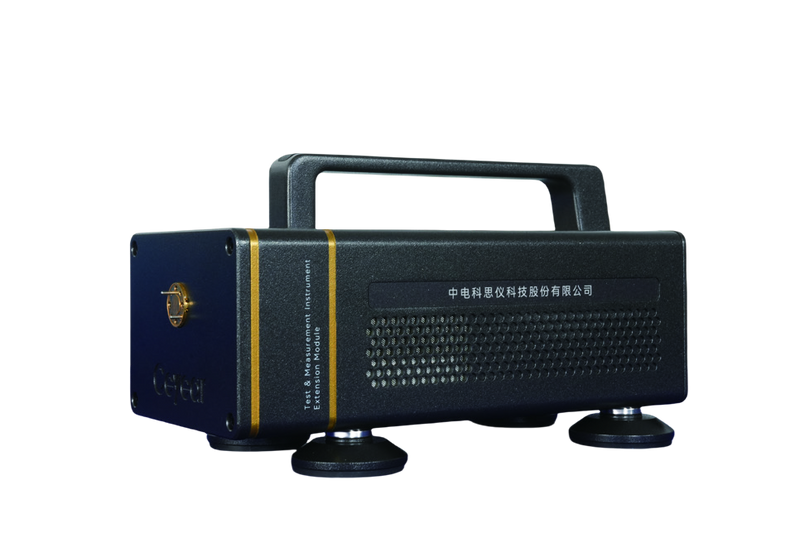

364X系列模块外观示例；所选频段型号的波导接口及配置可能不同。

获取报价

核心参数

型号与频段

型号 频率范围 端口输出功率 波导接口 参考数量
3643K 40–60 GHz ≥+6 dBm WR19 2
3643NA 50–75 GHz ≥+5 dBm WR15 2
3643N 60–90 GHz ≥+5 dBm WR12 2
3643P 75–110 GHz ≥+5 dBm WR10 2
3643QA 90–140 GHz ≥+3 dBm WR8.0 2
3643Q 110–170 GHz ≥−1 dBm WR6.5 2
3643SA 140–220 GHz ≥−9 dBm WR5.1 2
3643R 170–260 GHz ≥−10 dBm WR4.3 2
3643S 220–325 GHz ≥−13 dBm WR3.4 2
3643TA 260–400 GHz ≥−20 dBm WR2.8 2
3649B 325–500 GHz ≥−23 dBm WR2.2 2
3643U 500–750 GHz ≥−25 dBm WR1.5 2
3643V 750–1100 GHz ≥−40 dBm WR1.0 2

分型号性能（IFBW 10 Hz）

型号 系统动态范围 传输跟踪 反射跟踪 有效方向性 有效负载匹配
3643K ≥100 dB ±0.12 dB ±0.12 dB ≥35 dB ≥35 dB
3643NA ≥100 dB ±0.12 dB ±0.12 dB ≥35 dB ≥35 dB
3643N ≥100 dB ±0.12 dB ±0.12 dB ≥35 dB ≥35 dB
3643P ≥100 dB ±0.12 dB ±0.12 dB ≥35 dB ≥35 dB
3643QA ≥100 dB ±0.15 dB ±0.15 dB ≥35 dB ≥35 dB
3643Q ≥100 dB ±0.15 dB ±0.15 dB ≥35 dB ≥35 dB
3643SA ≥100 dB ±0.25 dB ±0.25 dB ≥30 dB ≥30 dB
3643R ≥100 dB ±0.20 dB ±0.20 dB ≥25 dB ≥25 dB
3643S ≥100 dB ±0.20 dB ±0.20 dB ≥25 dB ≥25 dB
3643TA ≥80 dB ±0.30 dB ±0.30 dB ≥20 dB ≥20 dB
3649B ≥80 dB ±0.30 dB ±0.30 dB ≥25 dB ≥25 dB
3643U ≥80 dB ±0.30 dB ±0.30 dB ≥20 dB ≥20 dB
3643V ≥45 dB ±0.50 dB ±0.50 dB ≥20 dB ≥20 dB

共同参数

参数 规格
射频输入/本振输入/中频输出 3.5 mm阴头；50 Ω
电源输入 12 V适配器
功耗 ≤50 W
重量 ≤8.0 kg

尺寸

参数 规格 条件
宽×高×深 (120.0±0.8)×(85.0±0.8)×(240.0±1.2) mm 不含把手、接头、底脚
宽×高×深 (138.0±2.5)×(140.0±2.5)×(255.5±2.5) mm 含把手、接头、底脚

功能与应用

功能 说明
分频段扩展 13种模块覆盖不同频段，分别选配
校准方式 频响、单端口、响应隔离、全双端口、TRL
两端口扩频 通过3674-009控制机配套实现
通用平台 操作及系统搭建采用通用平台
主机适配 可配套国内外主流网络分析仪；兼容性及配置须确认
统一外形 不同频段采用统一尺寸设计

配套主机及控制配置

型号 参考数量 配置与条件
3674E/F/G/H/K/L 1 10 MHz–26.5/32/44/50/53/67 GHz，按型号对应；扩频需S20+400选件
3674-009 1 两端口扩频控制机；按两端口/四端口方案确认所需配置
选件与配套附件
型号 参考数量 规格与适用条件
3674-043 1 3674E四端口扩频系统线缆；主机至26.5 GHz
3674-044 1 3674F/G/H四端口扩频系统线缆；主机至50 GHz
3674-045 1 3674K/L四端口扩频系统线缆；主机至67 GHz
3674-042 2 二端口扩频控制机至波导扩频模块集束线缆
32121K 1 波导校准件：40–60 GHz
32156 1 波导校准件：50–75 GHz
32155N 1 波导校准件：60–90 GHz
32141 1 波导校准件：75–110 GHz
32155Q 1 波导校准件：90–140 GHz
32155 1 波导校准件：110–170 GHz
20301 1 波导校准件：170–220 GHz；140 GHz扩展配置需确认
32155S 1 波导校准件：170–260 GHz
20302 1 波导校准件：220–325 GHz；可扩展至330 GHz
32155T 1 波导校准件：260–400 GHz
20301T 1 波导校准件：325–500 GHz
32155UA 1 波导校准件：500–750 GHz
32155V 1 波导校准件：750–1100 GHz

双模块参考配置的标配附件

附件 参考数量 说明
电源线 2 标准三芯电源线
用户手册 1 纸质1本或电子文件1份
产品合格证 2 出厂合格证
电源适配器 2 12 V直流输出
铝合金箱 2 模块手提箱

其他说明

  • 频率范围及性能按具体模块选型；40–1100 GHz为系列分段覆盖，不是单台模块连续覆盖。动态范围、传输跟踪及反射跟踪的中频带宽条件为10 Hz。
  • 模块需配套兼容的矢量网络分析仪、扩频控制配置、线缆及校准件，不是独立分析仪。主图只展示模块外观，不包含主机。
  • 表中数量为双模块测量系统的配置参考，各频段模块并非全部随货；所选模块、主机、选件、附件及最终数量以报价和订单确认。
  • 校准件的扩展频率不改变测试模块的工作频段；20301的140 GHz扩展配置需另行确认。请提供频段、波导接口、现有主机和数量，以便选型报价。
