YC-TI-PSU-0004 | 1769 系列程控直流电源
价格请询价
获取报价产品简介
思仪 1769 系列大功率程控直流电源提供 5／10／15 kW 三种型号，最大输出电压 500 V，最大输出电流随型号为 30／60／90 A。3U 机箱支持自动量程、恒压／恒流／恒功率模式、远端补偿及多机并联，适用于研发、生产和大功率供电测试。
主要功能
- 自动量程输出，支持恒压、恒流和恒功率模式。
- 支持电压、电流和功率测量，以及远端电压补偿。
- 具备过压、过流和过温保护。
- 具备 LAN、USB、GPIB 程控接口及模拟编程控制。
- 支持最多 7 台同型号电源并联；15 kW 型号组合可构成超过 100 kW 的输出系统。
型号与核心参数
| 厂家型号 | 最大功率 | 最大电压 | 最大电流 | 重量 |
|---|---|---|---|---|
| 1769AD | 5 kW | 500 V | 30 A | ≤20 kg |
| 1769BD | 10 kW | 500 V | 60 A | ≤28.2 kg |
| 1769CD | 15 kW | 500 V | 90 A | ≤35.5 kg |
| 参数 | 1769AD | 1769BD | 1769CD |
|---|---|---|---|
| 电压编程准确度 | ≤500 mV | ≤500 mV | ≤500 mV |
| 电压测量准确度 | ≤500 mV | ≤500 mV | ≤500 mV |
| 电流编程准确度 | ≤60 mA | ≤120 mA | ≤180 mA |
| 电流测量准确度 | ≤60 mA | ≤120 mA | ≤180 mA |
详细规格与附件
恒压输出纹波与噪声
| 参数 | 1769AD | 1769BD | 1769CD |
|---|---|---|---|
| 恒压有效值（20 Hz–300 kHz） | 70 mVrms | 70 mVrms | 70 mVrms |
| 恒压峰峰值（20 Hz–20 MHz） | 350 mVp-p | 350 mVp-p | 350 mVp-p |
负载效应与输出响应
| 参数 | 1769AD | 1769BD | 1769CD |
|---|---|---|---|
| 负载效应：电压 | 250 mV | 250 mV | 250 mV |
| 负载效应：电流 | 45 mA | 90 mA | 135 mA |
| 瞬态响应时间（稳定带：额定电压的 1%） | ≤1.5 ms | ≤1.5 ms | ≤1.5 ms |
| 电压上升时间（带载） | ≤30 ms | ≤30 ms | ≤30 ms |
| 电压下降时间（带载） | ≤80 ms | ≤80 ms | ≤80 ms |
| 电压下降时间（空载） | ≤10 s | ≤10 s | ≤10 s |
输入、环境、接口与机械规格
| 参数 | 规格 |
|---|---|
| 输入电压范围 | 360–440 VAC |
| 输入制式 | 三相，3W+PE |
| 输入频率 | 45–65 Hz |
| 工作温度 | 0°C–45°C |
| 贮存温度 | −20°C–70°C |
| 相对湿度 | ≤80%，无凝结 |
| 海拔高度 | ≤2000 m |
| 程控接口 | LAN（10/100 Base-T）×1；USB 2.0 B 型×1；GPIB×1 |
| 模拟编程输入范围 | 0–5 V 或 0–10 V |
| 机箱高度 | 3U |
| 外形尺寸（宽×高×深） | (483±4.0)×(137.5±2.5)×(717±4.0) mm |
| 公称尺寸（宽×高×深） | (483±4.0)×(133±2.5)×(701.5±4.0) mm；不含底部垫脚、输出端子防护罩和提手 |
| 功率因数 | ≥0.99 |
随附附件
| 附件 | 数量／说明 |
|---|---|
| 三相交流电源线 | 1 根 |
| 直流输出端子防护罩 | 1 个 |
| 远端补偿端子 | 1 个 |
| 均流端子 | 1 个 |
| 用户手册 | 电子版 |
| 产品合格证 | 贴在产品表面 |
使用与选型说明
最大功率、最大电压和最大电流为各自上限，不表示三者可同时达到；自动量程输出受所选型号额定功率限制。
纹波有效值与峰峰值采用不同测试带宽：20 Hz–300 kHz 和 20 Hz–20 MHz。上升／下降时间分别对应额定电压的 10%→90%／90%→10%，带载与空载条件请分别参考。
并联系统请按厂家方案选用同型号电源并配置均流、接线及防护；实际组合功率和供电条件以系统配置清单为准。

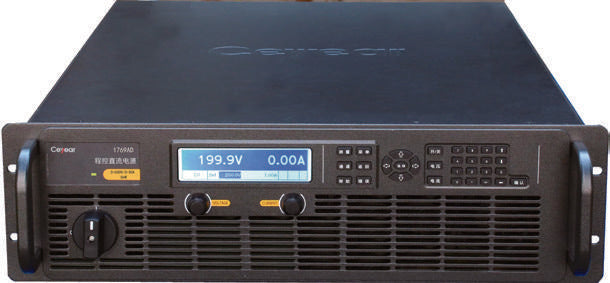

图片为 1769AD 实物配置参考；交付型号、并联方案和附件以报价清单为准。
采购与交付
常规 MOQ 为 1 台，配置和交期以正式报价为准。
