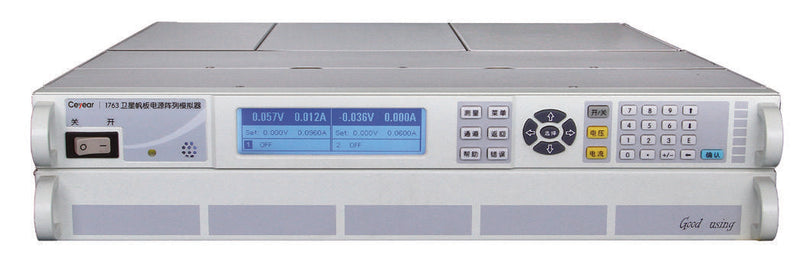

1763 电源阵列模拟器正面实物图

YC-TI-PSA-0001 | 1763 卫星帆板电源阵列模拟器

价格请询价

获取报价

产品简介

思仪 1763 电源阵列模拟器用于模拟卫星帆板及太阳能电池阵列的 I–V 输出特性，支持曲线仿真、列表输出、恒压和恒流模式。双模块主机最大输出功率 1200 W，提供四种标准模块及 GPIB、LAN、USB 程控接口。

主要功能

  • 支持 I–V 曲线仿真、曲线表／列表输出及曲线快速变换。
  • 四种标准模块供选择，单模块额定功率最高 600 W，双模块主机最高 1200 W。
  • 支持恒压、恒流及串联／并联输出，适用于卫星电源系统及光伏供电模拟测试。
  • 兼容 SCPI，具备 GPIB、LAN 和 USB 接口。

型号与核心参数

厂家模块型号 固定输出电压 固定输出电流 仿真最大开路电压
DC176301 0–60 V 0–8.5 A 65 V
DC176302 0–120 V 0–5 A 130 V
DC176303 0–157 V 0–3.8 A 170 V
DC176304 0–69.2 V 0–8 A 75 V
参数 60 V 模块 120 V 模块 157 V 模块 75 V 模块
仿真／列表模式：最大功率 510 W 600 W 596 W 553.6 W
仿真／列表模式：最大开路电压 65 V 130 V 170 V 75 V
仿真／列表模式：最大功率点电压 60 V 120 V 157 V 69.2 V
仿真／列表模式：最大短路电流 8.5 A 5 A 3.8 A 8 A
仿真／列表模式：最大功率点电流 8.5 A 5 A 3.8 A 8 A
固定模式：电压 0–60 V 0–120 V 0–157 V 0–69.2 V
固定模式：电流 0–8.5 A 0–5 A 0–3.8 A 0–8 A

详细规格与附件

输出纹波与噪声
参数 60 V 模块 120 V 模块 157 V 模块 75 V 模块
电压：仿真／列表模式 20 mVrms / 125 mVp-p 24 mVrms / 195 mVp-p 32 mVrms / 250 mVp-p 21 mVrms / 136 mVp-p
电压：固定模式（恒压） 24 mVrms / 150 mVp-p 30 mVrms / 150 mVp-p 40 mVrms / 195 mVp-p 25 mVrms / 150 mVp-p
电流：仿真／列表模式 4 mArms / 32 mAp-p 4 mArms / 32 mAp-p 4 mArms / 32 mAp-p 4 mArms / 32 mAp-p
电流：固定模式（恒流） 2.5 mArms / 19 mAp-p 2.5 mArms / 19 mAp-p 2.5 mArms / 19 mAp-p 2.5 mArms / 19 mAp-p
编程与回读精度（23°C±5°C）
参数 60 V 模块 120 V 模块 157 V 模块 75 V 模块
编程精度：固定模式电压 0.075% + 25 mV 0.075% + 50 mV 0.075% + 65 mV 0.075% + 29 mV
编程精度：电流 0.20% + 20 mA 0.20% + 10 mA 0.20% + 8 mA 0.20% + 19 mA
回读精度：电压 0.08% + 25 mV 0.08% + 50 mV 0.08% + 65 mV 0.08% + 29 mV
回读精度：电流 0.20% + 20 mA 0.20% + 10 mA 0.20% + 8 mA 0.20% + 19 mA
固定模式负载／源效应与响应
参数 60 V 模块 120 V 模块 157 V 模块 75 V 模块
负载效应（23°C±5°C）：恒压 2 mV 2 mV 3 mV 2 mV
负载效应（23°C±5°C）：恒流 1 mA 1 mA 1 mA 1 mA
源效应（23°C±5°C）：恒压 2 mV 1 mV 2 mV 2 mV
源效应（23°C±5°C）：恒流 1 mA 1 mA 1 mA 1 mA
输出电容 <100 nF <50 nF <50 nF <100 nF
电压上升／下降时间 <8 ms <8 ms <8 ms <8 ms
主机输入、机械与接口规格
参数 规格
主机最大输出功率 1200 W；双模块配置，具体取决于所选模块
交流输入电压 220 VAC ±10%
输入频率 50 Hz ±5%
交流输入电流／最大输入功率 16 Arms / 2200 VA
外形尺寸（宽×高×深） (438±4)×(88±0.8)×(640±4) mm
公称尺寸（宽×高×深） (426±2)×(88±0.8)×(601±2) mm；不含把手、接头、按键、螺钉
重量 主机：12 kg；模块：4 kg
程控与接口 SCPI; GPIB, LAN, USB
随附附件
附件 说明
电源线组件 标准三芯电源线
用户手册 电子版
产品合格证 贴在产品表面
输出连接器与短接器 用于输出导出

使用与选型说明

仿真／列表模式的开路电压与固定模式电压上限不同；请按所需工作模式和模块型号选型。串联时电流不得超过模块额定电流，并联时各模块输出电压需保持相同。

电压纹波／噪声使用电阻式负载，输出未接地或接地，测试带宽为 20 Hz–20 MHz。回读精度对应前面板或 GPIB 读数，相对于实际输出。精度表达式的百分比项作用于相应电压／电流值，再加固定误差项。

远端检测试验应按厂家接线要求进行；采用双绞线或带屏蔽的检测线，屏蔽层一端接至输出连接器接地端，另一端悬空，不以屏蔽层代替检测线。

图片为 1763 主机配置示例；模块组合及随附附件以报价清单为准。
