产品简介
1612A 系列用于模拟路径损耗、传播时延、多径衰落及噪声等无线信道特征，提供可重复的测试环境。模块化平台可配置 SISO、MIMO 与双向射频链路，支持实时衰落、动态场景、自组网拓扑及卫星通信场景仿真，适合无线通信系统性能评估和高性能接收机研发、测试与优化。
主要功能
- 具有信道模型生成、实时衰落、动态环境、全数字噪声与干扰信号生成能力。
- 动态更新多径数量、衰落谱型、衰落类型、多普勒频移、时延和功率，支持标准模型、预定义模型及用户模型导入。
- 模块化 8 通道板卡可组成 4×4 双向 MIMO 单元；通过单元数量配置 MIMO 规模。
- 可配置 2×2、8×4、2×2 双向、16×16、32×32 双向、64×64 等 MIMO 仿真，并支持上、下行链路。
- 最大 4 s 路径时延、0.1 ns 分辨率，并保持信号相位连续；相对多径时延选件单独配置。
- 界面直观显示收发频率、功率及连接示意，便于通信系统评估、高性能接收机测试及卫星信道建模。
核心射频参数
| 参数 |
规格 |
| 射频输入端口数 |
最多 64；双向 I/O，单向／双向可配 |
| 射频输出端口数 |
最多 64 |
| 频率范围 |
1 MHz–6 GHz / 7.25 GHz，可选配置 |
| 单通道最大带宽 |
500 MHz / 1 GHz，可选配置 |
| 输入信号功率范围 |
−50…+35 dBm（峰值）；频率 <100 MHz 时为 −50…+15 dBm（峰值） |
| 输出信号功率范围 |
−120…0 dBm |
| 输入信号功率准确度 |
±1 dB（输出信号功率 ≥−100 dBm）；±2 dB（输出信号功率 <−100 dBm） |
| 输出电平分辨率 |
0.1 dB |
信道与衰落仿真
| 参数 |
规格 |
| 衰落模型 |
常量、瑞利、莱斯、Nakagami、Jakes、经典 3 dB、平坦、圆拱、高斯、双高斯、对数正态、Suzuki、纯多普勒、巴特沃斯、用户自定义 |
| 单通道衰落路径数 |
最多 48 |
| 多普勒频移 |
−6…+6 MHz |
| 动态衰落范围 |
≥110 dB |
| 时延模拟范围／分辨率 |
最大 4 s；分辨率 0.1 ns |
| 时延类型 |
常数、正弦滑动、线性滑动、3GPP 增消、3GPP 滑动时延组、用户自定义 |
| 干扰源类型 |
AWGN、CW、梳状、跳频、扫频、脉冲、均匀分布、窄带瞄准、宽带拦阻、调频、调幅、调相 |
| 标准信道模型 |
3GPP LTE / WCDMA / GSM / 3GPP (IS-54, IS 95) / ITU3G / WLAN / 3GPP 38.901 / COST207 / JTC / ITU1546 / ITU2001 / ITU526 / ITU530 / ITU617 / ITU618 / ITU676 / ITU679 / ITU680 / ITU681 / ITU682 |
整机与供电规格
| 参数 |
规格 |
| 结构形式 |
台式／柜式机箱 |
| 尺寸（宽×高×深） |
(440±4.0) × (266±2.5) × (600±4.0) mm（不含把手、底脚）；(600±4.0) × (900±2.5) × (600±4.0) mm（不含把手、底轮） |
| 最大功耗 |
≤1500 W / ≤3500 W |
| 颜色 |
黑色 |
| 供电 |
220 VAC ±22 V; 50 Hz ±5 Hz |
射频板卡选型
| 订货代码 |
收发通道 |
频率范围 |
带宽 |
本振配置 |
| 1612A-001 |
8 |
1 MHz–6 GHz |
500 MHz |
独立本振 |
| 1612A-002 |
8 |
1 MHz–6 GHz |
500 MHz |
— |
| 1612A-003 |
8 |
1 MHz–7.25 GHz |
500 MHz |
独立本振 |
| 1612A-004 |
8 |
1 MHz–7.25 GHz |
500 MHz |
— |
| 1612A-005 |
8 |
1 MHz–6 GHz |
1000 MHz |
独立本振 |
| 1612A-006 |
8 |
1 MHz–6 GHz |
1000 MHz |
— |
机箱选型
| 订货代码 |
槽位 |
最大通道 |
| 1612A-H010 |
3 |
16 |
| 1612A-H011 |
9 |
64 |
软件选件
| 订货代码 |
选件 |
功能 |
| 1612A-S010 |
拓扑仿真工具 |
自组网拓扑仿真 |
| 1612A-S013 |
码多普勒 |
码多普勒动态连续变化 |
| 1612A-S014 |
相对时延 |
多径相对时延范围 0–4 ms |
| 1612A-S050 |
信道建模工具 |
模型导入、导出、编辑、新增、保存 |
| 1612A-S051 |
标准信道模型 |
标准信道模型仿真 |
| 1612A-S052 |
卫星三维可视化仿真 |
星地、星间及多维立体星网链信道建模；云、雨、雾模拟 |
| 1612A-S100 |
干扰信号模拟 |
FM / AM / CW / USB / LSB; ASK / MSK / 2FSK / 4FSK / 8FSK / 16FSK / BPSK / QPSK / OQPSK / π/4-QPSK / π/2-DBPSK / π/4-DQPSK / π/8-D8PSK / 8PSK / 8PSK-EDGF / 16QAM / 32QAM / 64QAM / 256QAM / 1024QAM |
标准附件
| 名称 |
说明 |
| 电源线组件 |
标准三芯电源线 |
| 用户使用手册 |
仪器快速使用入门 |
| 产品合格证 |
产品出厂合格证明 |
其他说明

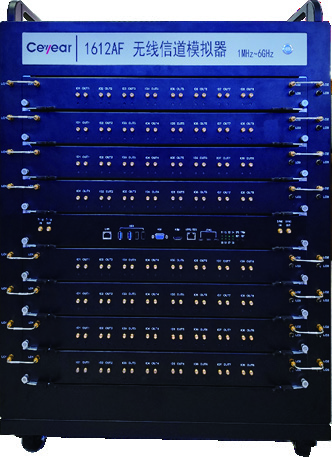

频率上限、带宽、通道数量、机箱及软件功能依所选板卡和配置组合确定，不是全部默认包含。路径时延最大 4 s 与 S014 相对多径时延 0–4 ms 为不同指标。图为 1612A 系列柜式配置示例（1612AF），模块数量及实际供货配置以正式报价为准；价格、附件和交期同样以正式报价为准。
