YC-A-COM-0018 | 1.2–1.3 GHz RHCP 圆筒通信天线
价格请询价
获取报价产品简介
面向 1.2–1.3 GHz 通信链路的圆筒天线，采用右旋圆极化、50 Ω 阻抗和 SMA 接口，提供 120 mm 线长配置及接头、线长定制。详情提供逐频点装机增益、效率及反射测试参考，便于结合实际安装条件选型。
产品特点
- 覆盖 1200–1300 MHz，采用右旋圆极化配置。
- FPC、PCB 与同轴线构成圆筒天线组件，采用 50 Ω 接口匹配。
- 提供 SMA 接头和 120 mm 线长配置，可按项目调整接头与线长。
核心参数
| 参数 | 规格 |
|---|---|
| 工作频率 | 1200–1300 MHz |
| 极化方式 | 右旋圆极化（RHCP） |
| 输入阻抗 | 50 Ω |
| 驻波比（VSWR） | ≤2.5 |
| 接头配置 | SMA；接头可定制 |
| 线长配置 | 120 mm；线长可定制 |
| 参数 | 规格 |
|---|---|
| 使用温度 | −20°C–65°C |
| 保存温度 | −30°C–75°C |
结构与测试参考
内部元件结构参考
| 元件 | 尺寸／规格 | 颜色 |
|---|---|---|
| FPC | 213.1×23.8 mm | 黑色 |
| PCB | Ø38.4×0.8 mm | 绿色 |
| 同轴线 | RG-3 | 黑色 |
装机反射与驻波比测试参考
| 频率（MHz） | S11（dB） | VSWR |
|---|---|---|
| 1200 | −11.40 | 1.64 |
| 1250 | −17.20 | 1.34 |
| 1300 | −7.68 | 2.45 |
装机增益与效率测试参考
| 频率（MHz） | 增益（dBi） | 效率（%） |
|---|---|---|
| 1200 | 0.54 | 62.2 |
| 1210 | 0.89 | 65.0 |
| 1220 | 1.20 | 69.8 |
| 1230 | 1.32 | 74.6 |
| 1240 | 1.54 | 77.7 |
| 1250 | 1.56 | 75.4 |
| 1260 | 1.37 | 71.7 |
| 1270 | 0.91 | 66.3 |
| 1280 | 0.45 | 61.0 |
| 1290 | −0.07 | 56.0 |
| 1300 | −0.57 | 53.0 |
选型与使用说明
增益、效率、S11 与驻波比参考表为装机测试记录；数据随频率及安装环境变化，不作为其它安装环境或配置的性能保证。
FPC 与 PCB 尺寸为内部元件尺寸，不是天线总成外形尺寸。整机安装时请结合实际空间、线缆走向和接口要求确定配置。
批量包装参考为自封袋，每包 50 件；实际包装及交付配置按订单约定，不改变常规单件起订支持。

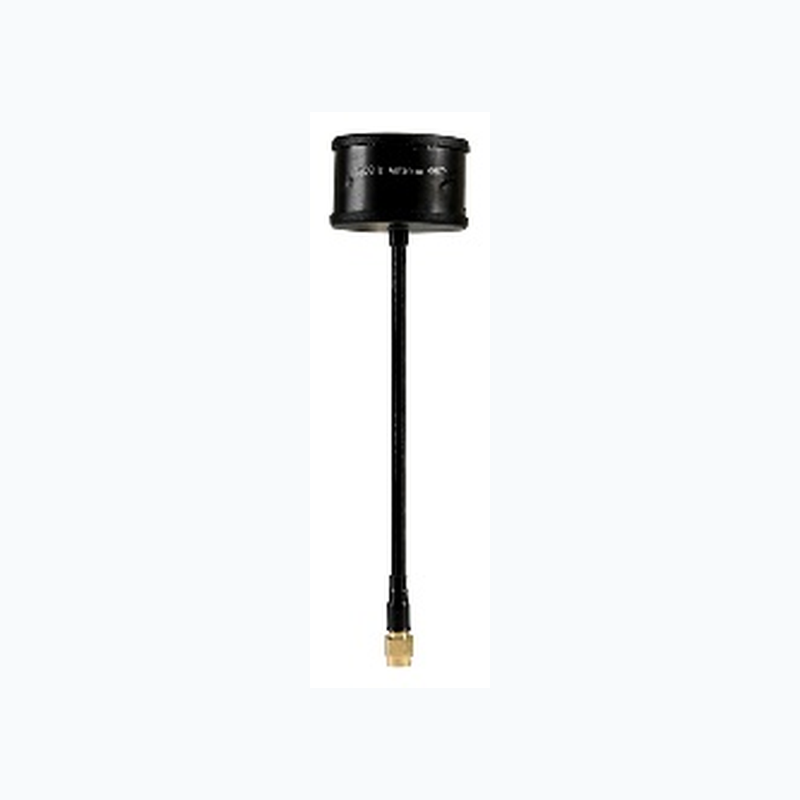

图片展示 SMA 圆筒天线配置；交付外观、线长和接口以配置图纸及报价清单为准。
采购与定制
常规 MOQ 为 1 件，典型打样周期约 2 周，批量交期约 4 周。支持接口、线长及应用需求定制；具体规格和交期以需求评审及正式报价为准。
