YC-RF-FLT-0128 | 350 МГц Полосовой LC фильтр
Цена по запросу
Запросить предложениеОписание продукта
Полосовой LC фильтр с центральной частотой 350 МГц, полосой пропускания ≥45 МГц, вносимыми потерями ≤2.6 дБ и допустимой мощностью 0.5 Вт. Предназначен для частотной селекции и подавления внеполосных сигналов в ВЧ трактах соответствующего диапазона. Поверхностный монтаж (SMT).
Основные параметры
| Тип фильтра | Полосовой LC |
|---|---|
| Центральная частота | 350 МГц |
| Полоса пропускания | ≥45 МГц |
| Вносимые потери | ≤2.6 дБ |
| Подавление вне полосы | ≥40 дБ @ 0–245 МГц; ≥20 дБ @ 245–280 МГц; ≥20 дБ @ 435–520 МГц; ≥40 дБ @ 520–2000 МГц |
| КСВН | ≤1.3 |
| Допустимая мощность | 0.5 Вт |
| Монтаж | Поверхностный монтаж (SMT) |
| Габариты | 11.18 × 18.8 × 6.86 мм |
Применение
При запросе цены укажите рабочий диапазон, полосу пропускания, частоты подавления и входную мощность. Обеспечьте надежное заземление при монтаже и настройке, подключайте фильтр по чертежу модели и не превышайте допустимую мощность. Ориентация размеров и крепежные отверстия указаны на чертеже.

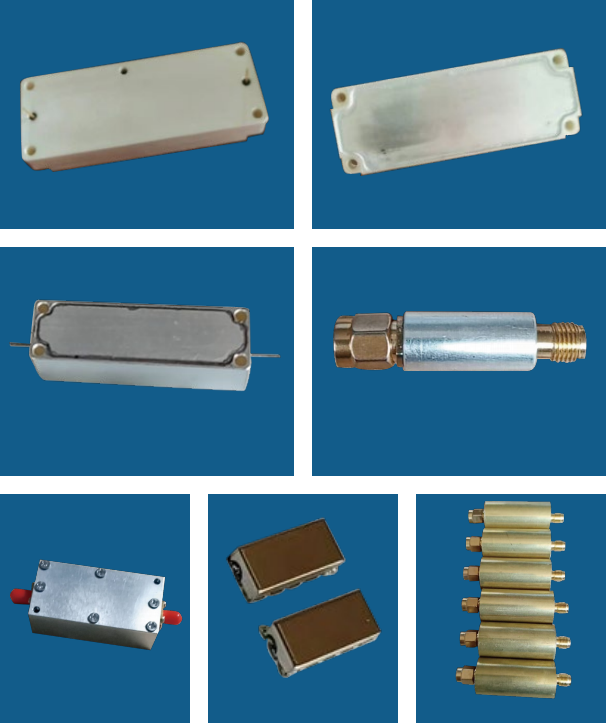

Изображение — пример конструкции серии LC фильтров, а не внешний вид данной модели. Расположение выводов и габариты указаны на чертеже модели.
Заказ и изготовление
Стандартный минимальный заказ — 1 шт. Типичный срок подготовки образца — 2 недели, серийной поставки — 4 недели. Окончательные условия определяются после технического согласования и расчета стоимости.
