YC-TI-PS-0006 | LAN-датчик пиковой и средней мощности Ceyear серии 87246
Цена по запросу
Запросить предложениеСерия 87246 измеряет среднюю и импульсную мощность и выполняет анализ CCDF по LAN с питанием PoE. Модели D/F/L имеют разные частотные пределы и диапазоны мощности; поддерживаются удалённые измерения, внешний запуск и буферный сбор данных.

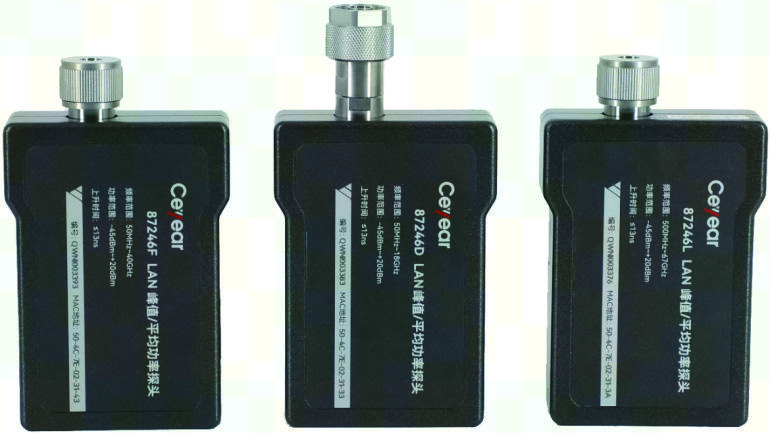

Пример внешнего вида серии LAN-датчиков с несколькими моделями, не комплект поставки. Поставляемая модель и разъём определяются предложением.
Модели и диапазоны измерений
| Модель производителя | Диапазон частот | Точность измерения средней мощности |
|---|---|---|
| 87246D | 50 МГц–18 ГГц | ±0,20 дБ |
| 87246F | 50 МГц–40 ГГц | ±0,30 дБ |
| 87246L | 500 МГц–67 ГГц | ±0,33 дБ |
Диапазоны мощности и режимы
| Модель производителя | Режим измерения | Частотный интервал | Диапазон измерения мощности |
|---|---|---|---|
| 87246D / 87246F | Нормальный режим | 50 МГц≤f<500 МГц | −30…+20 дБм |
| 87246D / 87246F | Нормальный режим | f≥500 МГц | −35…+20 дБм |
| 87246D / 87246F | Режим средней мощности | Весь диапазон выбранной модели | −45…+20 дБм |
| 87246L | Нормальный режим | 500 МГц≤f≤40 ГГц | −35…+20 дБм |
| 87246L | Нормальный режим | 40 ГГц<f≤67 ГГц | −30…+20 дБм |
| 87246L | Режим средней мощности | 500 МГц≤f≤40 ГГц | −45…+20 дБм |
| 87246L | Режим средней мощности | 40 ГГц<f≤67 ГГц | −40…+20 дБм |
Условия точности
Точность относится только к средней мощности: −15…+20 дБм, f≥500 МГц, КСВН устройства <1,20, свободный запуск и усреднение 32. Это не гарантия для любых пиковых или импульсных измерений.
Максимальный КСВН
| Модель производителя | Частотный интервал | Максимальный КСВН |
|---|---|---|
| 87246D / 87246F | 50 МГц≤f≤2 ГГц | 1,20 |
| 87246D / 87246F | 2 ГГц<f≤18 ГГц | 1,26 |
| 87246F | 18 ГГц<f≤26,5 ГГц | 1,35 |
| 87246F | 26,5 ГГц<f≤40 ГГц | 1,50 |
| 87246L | 500 МГц≤f≤2 ГГц | 1,20 |
| 87246L | 2 ГГц<f≤18 ГГц | 1,26 |
| 87246L | 18 ГГц<f≤26,5 ГГц | 1,35 |
| 87246L | 26,5 ГГц<f≤40 ГГц | 1,50 |
| 87246L | 40 ГГц<f≤67 ГГц | 1,70 |
Подключение и основные функции
| Питание и обмен данными | Требуется совместимое подключение PoE |
|---|---|
| Совместимость с измерителем мощности | Не совместим с микроволновым измерителем мощности 2439D |
| Дальность удалённых измерений | До 60 м при совместимом PoE и подходящем сетевом кабеле |
| Полоса видеосигнала | ≥30 МГц |
| Время нарастания/спада | ≤13 нс |
| Максимальная частота непрерывной дискретизации | 80 Мвыб/с |
| Минимальная длительность импульса | 50 нс |
| Масштаб по времени | 2 нс/дел–100 мс/дел |
| Диапазон внутреннего запуска | −20…+20 дБм (тип.) |
- D/F работают от 50 МГц, L — от 500 МГц; интервалы мощности ограничены также верхней частотой выбранной модели.
- Измеряются 16 параметров мощности и времени импульса. До 50 000 отсчётов/с относится к буферному режиму, а не ко всем настройкам запуска и передачи.
- Масштаб по времени: 2 нс/дел–100 мс/дел; предел USB-модели 87236 в 3600 с/дел не применяется.
- Обычный порт Ethernet не заменяет требуемое PoE. Для нескольких датчиков проверьте бюджет питания и схему запуска; неуказанная точность синхронизации не предполагается.
Опции и запрос предложения
Коммутатор PoE 87240-H01 и экранированные кабели категории 6 длиной 1,5/3/5/15/30/60 м — опции; коммутатор не включён по умолчанию. Укажите необходимость англоязычных опций -H12, протоколов и продлённой гарантии. Сообщите модель, тип сигнала, мощность, сетевую среду, принадлежности и количество. Комплектность и срок поставки определяются предложением.
