YC-TI-PS-0005 | LAN-датчик средней мощности Ceyear серии 87245
Цена по запросу
Запросить предложениеСерия 87245 измеряет среднюю мощность непрерывных, импульсно-модулированных и векторно-модулированных сигналов по LAN. Модели B/D/H/L имеют разные диапазоны и требуют PoE для питания и обмена, поддерживая удалённый мониторинг и автоматизированные испытания.

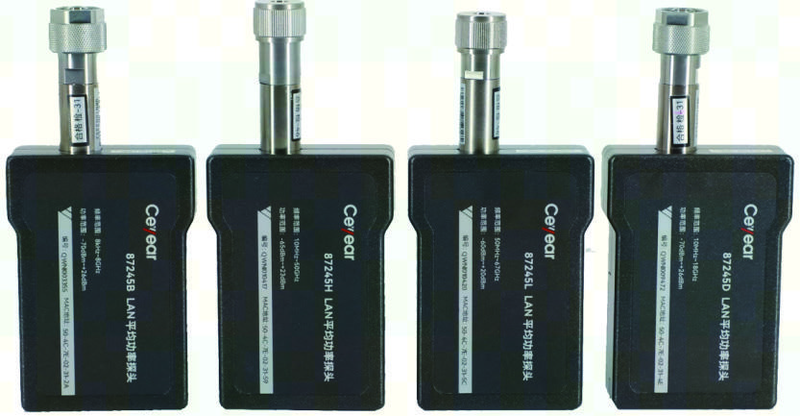

Пример внешнего вида серии LAN-датчиков с несколькими моделями, не комплект поставки. Поставляемая модель и разъём определяются предложением.
Модели и диапазоны измерений
| Модель производителя | Диапазон частот | Диапазон измерения мощности | Точность измерения мощности |
|---|---|---|---|
| 87245B | 8 кГц–8 ГГц | −70…+26 дБм | ±0,20 дБ |
| 87245D | 10 МГц–18 ГГц | −70…+26 дБм | ±0,20 дБ |
| 87245H | 10 МГц–50 ГГц | −65…+23 дБм | ±0,25 дБ |
| 87245L | 50 МГц–67 ГГц | −60…+23 дБм | ±0,33 дБ |
Условия точности
Условия точности: −40…+20 дБм для 87245B/H, −45…+20 дБм для D и −20…+20 дБм для L; КСВН устройства <1,20, число усреднений 32. Полный диапазон измерений не равен диапазону применимости указанной точности.
Максимальный КСВН
| Модель производителя | Частотный интервал | Максимальный КСВН |
|---|---|---|
| 87245B | 8 кГц≤f≤8 ГГц | 1,20 |
| 87245D | 10 МГц≤f≤6 ГГц | 1,20 |
| 87245D | 6 ГГц<f≤18 ГГц | 1,26 |
| 87245H | 10 МГц≤f≤6 ГГц | 1,16 |
| 87245H | 6 ГГц<f≤16 ГГц | 1,24 |
| 87245H | 16 ГГц<f≤26,5 ГГц | 1,35 |
| 87245H | 26,5 ГГц<f≤40 ГГц | 1,41 |
| 87245H | 40 ГГц<f≤50 ГГц | 1,48 |
| 87245L | 50 МГц≤f≤6 ГГц | 1,20 |
| 87245L | 6 ГГц<f≤16 ГГц | 1,35 |
| 87245L | 16 ГГц<f≤26,5 ГГц | 1,45 |
| 87245L | 26,5 ГГц<f≤40 ГГц | 1,55 |
| 87245L | 40 ГГц<f≤67 ГГц | 1,68 |
Подключение и основные функции
| Питание и обмен данными | Требуется совместимое подключение PoE |
|---|---|
| Совместимость с измерителем мощности | Не совместим с микроволновым измерителем мощности 2439D |
| Дальность удалённых измерений | До 60 м при совместимом PoE и подходящем сетевом кабеле |
- 8 кГц–67 ГГц — совокупное покрытие серии, а не диапазон каждой модели.
- Измерение средней мощности не включает пиковые измерения и анализ огибающей импульса серии 87246.
Опции и запрос предложения
Коммутатор PoE 87240-H01 и экранированные кабели категории 6 длиной 1,5/3/5/15/30/60 м — опции; коммутатор не включён по умолчанию. Укажите необходимость англоязычных опций -H12, протоколов и продлённой гарантии. Сообщите модель, тип сигнала, мощность, сетевую среду, принадлежности и количество. Комплектность и срок поставки определяются предложением.
