YC-TI-PS-0003 | USB-датчик пиковой и средней мощности Ceyear серии 87236
Цена по запросу
Запросить предложениеСерия 87236 поддерживает измерения средней и импульсной мощности и статистический анализ CCDF; питание и обмен — через USB 2.0. D/E/F и L отличаются нижней частотой и диапазонами мощности нормального и усредняющего режимов.

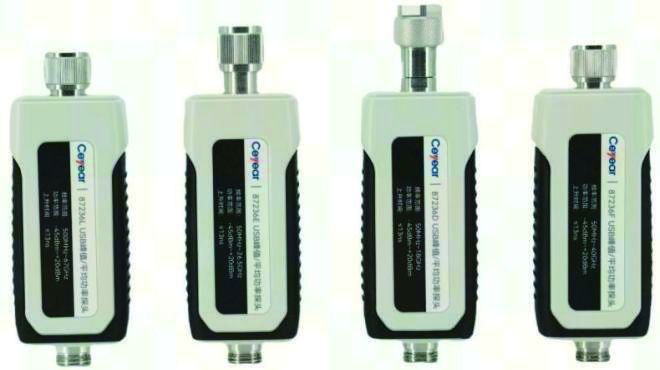

Пример внешнего вида серии с несколькими моделями. Изображение не означает поставку комплекта датчиков. Поставляемая модель и разъём определяются предложением.
Модели и диапазоны измерений
| Модель производителя | Диапазон частот | Точность измерения средней мощности |
|---|---|---|
| 87236D | 50 МГц–18 ГГц | ±0,20 дБ |
| 87236E | 50 МГц–26,5 ГГц | ±0,25 дБ |
| 87236F | 50 МГц–40 ГГц | ±0,30 дБ |
| 87236L | 500 МГц–67 ГГц | ±0,33 дБ |
Диапазоны мощности и режимы
| Модель производителя | Режим измерения | Частотный интервал | Диапазон измерения мощности |
|---|---|---|---|
| 87236D / 87236E / 87236F | Нормальный режим | 50 МГц≤f<500 МГц | −30…+20 дБм |
| 87236D / 87236E / 87236F | Нормальный режим | f≥500 МГц | −35…+20 дБм |
| 87236D / 87236E / 87236F | Режим средней мощности | Весь диапазон выбранной модели | −45…+20 дБм |
| 87236L | Нормальный режим | 500 МГц≤f≤40 ГГц | −35…+20 дБм |
| 87236L | Нормальный режим | 40 ГГц<f≤67 ГГц | −30…+20 дБм |
| 87236L | Режим средней мощности | 500 МГц≤f≤40 ГГц | −45…+20 дБм |
| 87236L | Режим средней мощности | 40 ГГц<f≤67 ГГц | −40…+20 дБм |
Точность и условия
Указанная точность относится только к средней мощности: −15…+20 дБм, f≥500 МГц, КСВН устройства <1,20, свободный запуск и усреднение 32. Она не задаёт точность всех измерений импульсных пиков.
Максимальный КСВН
| Модель производителя | Частотный интервал | Максимальный КСВН |
|---|---|---|
| 87236D / 87236E / 87236F | 50 МГц≤f≤2 ГГц | 1,20 |
| 87236D / 87236E / 87236F | 2 ГГц<f≤18 ГГц | 1,26 |
| 87236E / 87236F | 18 ГГц<f≤26,5 ГГц | 1,35 |
| 87236F | 26,5 ГГц<f≤40 ГГц | 1,50 |
| 87236L | 500 МГц≤f≤2 ГГц | 1,20 |
| 87236L | 2 ГГц<f≤18 ГГц | 1,26 |
| 87236L | 18 ГГц<f≤26,5 ГГц | 1,35 |
| 87236L | 26,5 ГГц<f≤40 ГГц | 1,50 |
| 87236L | 40 ГГц<f≤67 ГГц | 1,70 |
Основные функции
| Полоса видеосигнала | ≥30 МГц |
|---|---|
| Время нарастания/спада | ≤13 нс |
| Максимальная частота непрерывной дискретизации | 80 Мвыб/с |
| Минимальная длительность импульса | 50 нс |
| Масштаб по времени | 2 нс/дел–3600 с/дел |
| Диапазон внутреннего запуска | −20…+20 дБм (тип.) |
- D/E/F работают от 50 МГц, L — от 500 МГц. Интервалы мощности также ограничены верхней частотой выбранной модели.
- Автоматически измеряются 16 параметров мощности и времени импульса, включая пик, среднее, длительность, период, время нарастания и спада.
- До 50 000 отсчётов/с в буферном режиме не означает такую скорость при любых настройках запуска, усреднения и передачи.
Опции и запрос предложения
Англоязычные таблички, руководства и ПО поставляются как опции -H12 соответствующей модели. Протоколы калибровки и продлённая гарантия согласовываются отдельно. Укажите модель, тип сигнала, диапазон мощности, разъём, принадлежности и количество. Комплектность и срок поставки определяются предложением.
