YC-TI-PS-0002 | USB-датчик средней мощности Ceyear серии 87235
Цена по запросу
Запросить предложениеСерия 87235 измеряет среднюю мощность непрерывных, импульсно-модулированных и векторно-модулированных сигналов через USB 2.0. Восемь моделей различаются диапазонами. Модель 87235DG обеспечивает −50…+44 дБм.

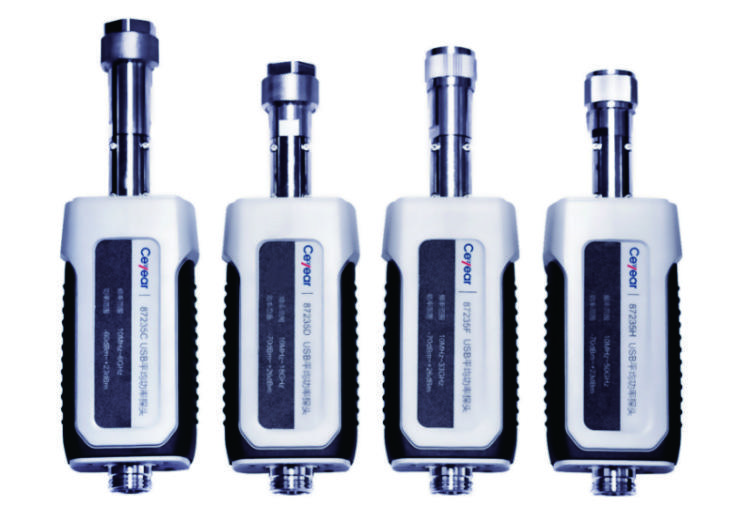

Пример внешнего вида серии с несколькими моделями. Изображение не означает поставку комплекта датчиков. Поставляемая модель и разъём определяются предложением.
Модели и диапазоны измерений
| Модель производителя | Диапазон частот | Диапазон измерения мощности | Точность измерения мощности |
|---|---|---|---|
| 87235B | 8 кГц–8 ГГц | −70…+26 дБм | ±0,20 дБ |
| 87235C | 10 МГц–8 ГГц | −60…+23 дБм | ±0,20 дБ |
| 87235D | 10 МГц–18 ГГц | −70…+26 дБм | ±0,20 дБ |
| 87235DG | 10 МГц–18 ГГц | −50…+44 дБм | ±0,19 дБ (10 МГц≤f≤8 ГГц); ±0,23 дБ (8 ГГц<f≤18 ГГц) |
| 87235F | 10 МГц–33 ГГц | −65…+26 дБм | ±0,23 дБ |
| 87235FA | 10 МГц–40 ГГц | −65…+26 дБм | ±0,24 дБ |
| 87235H | 10 МГц–50 ГГц | −65…+23 дБм | ±0,25 дБ |
| 87235L | 50 МГц–67 ГГц | −60…+23 дБм | ±0,33 дБ |
Точность и условия
Условия точности: −40…+20 дБм для 87235B/C/FA/H; −45…+20 дБм для D/F; −20…+20 дБм для L; −20…+44 дБм для DG. КСВН испытуемого устройства <1,20, число усреднений 128. При малой мощности учитывайте установку нуля и шум.
Максимальный КСВН
| Модель производителя | Частотный интервал | Максимальный КСВН |
|---|---|---|
| 87235B | 8 кГц≤f≤8 ГГц | 1,20 |
| 87235C | 10 МГц≤f≤8 ГГц | 1,20 |
| 87235D | 10 МГц≤f≤6 ГГц | 1,20 |
| 87235D | 6 ГГц<f≤18 ГГц | 1,26 |
| 87235DG | 10 МГц≤f≤8 ГГц | 1,20 |
| 87235DG | 8 ГГц<f≤12,4 ГГц | 1,30 |
| 87235DG | 12,4 ГГц<f≤18 ГГц | 1,41 |
| 87235F | 10 МГц≤f≤6 ГГц | 1,16 |
| 87235F | 6 ГГц<f≤16 ГГц | 1,24 |
| 87235F | 16 ГГц<f≤26,5 ГГц | 1,38 |
| 87235F | 26,5 ГГц<f≤33 ГГц | 1,41 |
| 87235FA | 10 МГц≤f≤6 ГГц | 1,15 |
| 87235FA | 6 ГГц<f≤16 ГГц | 1,25 |
| 87235FA | 16 ГГц<f≤26,5 ГГц | 1,40 |
| 87235FA | 26,5 ГГц<f≤40 ГГц | 1,45 |
| 87235H | 10 МГц≤f≤6 ГГц | 1,16 |
| 87235H | 6 ГГц<f≤16 ГГц | 1,24 |
| 87235H | 16 ГГц<f≤26,5 ГГц | 1,35 |
| 87235H | 26,5 ГГц<f≤40 ГГц | 1,41 |
| 87235H | 40 ГГц<f≤50 ГГц | 1,48 |
| 87235L | 50 МГц≤f≤6 ГГц | 1,20 |
| 87235L | 6 ГГц<f≤16 ГГц | 1,35 |
| 87235L | 16 ГГц<f≤26,5 ГГц | 1,45 |
| 87235L | 26,5 ГГц<f≤40 ГГц | 1,55 |
| 87235L | 40 ГГц<f≤67 ГГц | 1,68 |
- +44 дБм — верхний предел измерения 87235DG, не других моделей и не допустимая разрушающая мощность всего семейства.
- Измерение средней мощности модулированных сигналов не означает наличие функций огибающей импульса и пиковых измерений серии 87236.
Опции и запрос предложения
Англоязычные таблички, руководства и ПО поставляются как опции -H12 соответствующей модели. Протоколы калибровки и продлённая гарантия согласовываются отдельно. Укажите модель, тип сигнала, диапазон мощности, разъём, принадлежности и количество. Комплектность и срок поставки определяются предложением.
