YC-TI-PS-0001 | USB-датчик мощности непрерывного сигнала Ceyear серии 87233
Цена по запросу
Запросить предложениеСерия 87233 измеряет мощность непрерывного сигнала через USB 2.0 для полевых испытаний, производственных линий и интеграции систем. Пять моделей имеют разные диапазоны частоты и мощности.

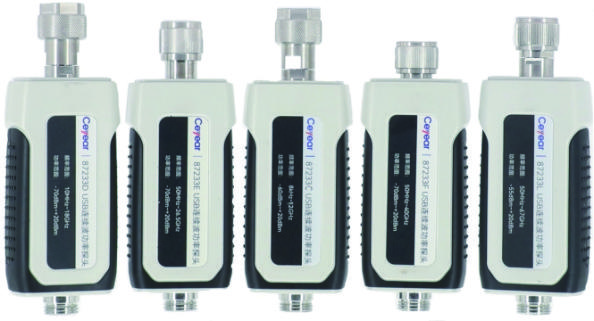

Пример внешнего вида серии с несколькими моделями. Изображение не означает поставку комплекта датчиков. Поставляемая модель и разъём определяются предложением.
Модели и диапазоны измерений
| Модель производителя | Диапазон частот | Диапазон измерения мощности | Точность измерения мощности |
|---|---|---|---|
| 87233C | 8 кГц–12 ГГц | −60…+20 дБм | ±0,20 дБ |
| 87233D | 10 МГц–18 ГГц | −70…+20 дБм | ±0,20 дБ |
| 87233E | 50 МГц–26,5 ГГц | −70…+20 дБм | ±0,23 дБ |
| 87233F | 50 МГц–40 ГГц | −70…+20 дБм | ±0,25 дБ |
| 87233L | 50 МГц–67 ГГц | −55…+20 дБм | ±0,33 дБ |
Точность и условия
Условия точности: −40…+20 дБм для 87233C/D/E/F; −20…+20 дБм для 87233L; КСВН испытуемого устройства <1,20, число усреднений 128. Ниже этих уровней возрастает влияние установки нуля и измерительного шума.
Максимальный КСВН
| Модель производителя | Частотный интервал | Максимальный КСВН |
|---|---|---|
| 87233C | 8 кГц≤f≤12 ГГц | 1,20 |
| 87233D | 10 МГц≤f≤50 МГц | 1,25 |
| 87233D | 50 МГц<f≤2 ГГц | 1,15 |
| 87233D | 2 ГГц<f≤12,4 ГГц | 1,20 |
| 87233D | 12,4 ГГц<f≤18 ГГц | 1,26 |
| 87233E / 87233F | 50 МГц≤f≤2 ГГц | 1,15 |
| 87233E / 87233F | 2 ГГц<f≤12,4 ГГц | 1,20 |
| 87233E / 87233F | 12,4 ГГц<f≤18 ГГц | 1,26 |
| 87233E / 87233F | 18 ГГц<f≤26,5 ГГц | 1,35 |
| 87233F | 26,5 ГГц<f≤40 ГГц | 1,50 |
| 87233L | 50 МГц≤f≤18 ГГц | 1,20 |
| 87233L | 18 ГГц<f≤26,5 ГГц | 1,30 |
| 87233L | 26,5 ГГц<f≤50 ГГц | 1,45 |
| 87233L | 50 ГГц<f≤67 ГГц | 1,50 |
- 8 кГц–67 ГГц — совокупное покрытие серии. Ни одна модель не охватывает весь частотный и мощностной диапазон семейства.
- Масса ≤0,3 кг. Диапазон измерений не равен диапазону применимости указанной точности.
Опции и запрос предложения
Англоязычные таблички, руководства и ПО поставляются как опции -H12 соответствующей модели. Протоколы калибровки и продлённая гарантия согласовываются отдельно. Укажите модель, тип сигнала, диапазон мощности, разъём, принадлежности и количество. Комплектность и срок поставки определяются предложением.
