YC-TI-MUL-0002 | Миллиметровый умножитель частоты Ceyear серии 82401/06
Цена по запросу
Запросить предложениеСерия 82401/06 умножает выходную частоту совместимых генераторов до модельных полос в пределах 50–1100 ГГц. Используются стандартные волноводные выходы и адаптер 15 В. Выходная мощность насыщения фиксирована; модули предназначены для миллиметровых и терагерцовых сигналов.

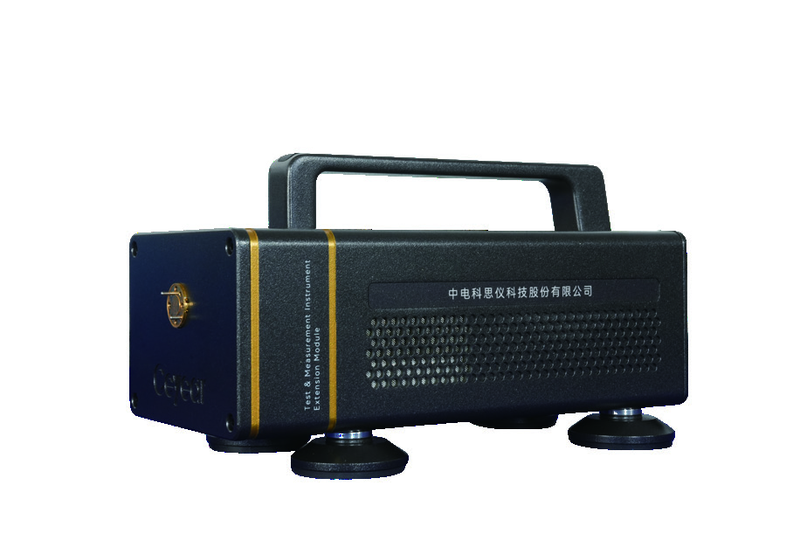

Пример внешнего вида серии 82401/06. Расположение портов зависит от частотного модуля; поставляемая модель и волновод определяются таблицей конфигураций.
Модели и частотные диапазоны
Характеристики выходной мощности измерены при 25±5 °C и относятся к соответствующей модели.
| Модель производителя | Выходная частота | Входная частота | Кратность | Выходной волновод | Мощность насыщения |
|---|---|---|---|---|---|
| 82406 | 50–75 ГГц | 12,5–18,8 ГГц | 4 | WR15 | ≥+13 дБм |
| 82401N | 60–90 ГГц | 10,0–15,0 ГГц | 6 | WR12 | ≥+11 дБм |
| 82406A | 75–110 ГГц | 12,5–18,4 ГГц | 6 | WR10 | ≥+10 дБм |
| 82401QA | 90–140 ГГц | 10,0–15,6 ГГц | 9 | WR8.0 | ≥+5 дБм |
| 82406B | 110–170 ГГц | 9,1–14,2 ГГц | 12 | WR6.5 | ≥+2 дБм |
| 82406C | 170–220 ГГц | 14,1–18,4 ГГц | 12 | WR5.1 | ≥−2 дБм |
| 82401SA | 170–260 ГГц | 9,4–14,5 ГГц | 18 | WR4.3 | ≥−6 дБм |
| 82406D | 220–325 ГГц | 12,2–18,1 ГГц | 18 | WR3.4 | ≥−8 дБм |
| 82401TA | 260–400 ГГц | 9,6–14,9 ГГц | 27 | WR2.8 | ≥−12 дБм |
| 82406E | 325–500 ГГц | 9,0–13,9 ГГц | 36 | WR2.2 | ≥−18 дБм |
| 82401U | 500–750 ГГц | 10,4–15,7 ГГц | 48 | WR1.5 | ≥−25 дБм |
| 82401V | 750–1100 ГГц | 10,4–15,3 ГГц | 72 | WR1.0 | ≥−33 дБм |
Основные характеристики
| Режим выхода | Фиксированная мощность насыщения; стабилизация выходной мощности не поддерживается |
|---|---|
| Мощность входного сигнала | +5…+10 дБм; частота в пределах входного диапазона выбранной модели |
| Разъём входного ВЧ сигнала | 3,5 мм, гнездо |
| Питание | Адаптер питания 15 В |
| Потребляемая мощность | ≤30 Вт |
| Масса | ≤5 кг |
Применение и заказ
- 50–1100 ГГц — совокупное покрытие двенадцати моделей, а не непрерывный диапазон одного модуля.
- Стабилизация выходной мощности не поддерживается. Программируемая стабилизация серии 1400 к этой серии не относится.
- Характеристики мощности насыщения измерены при 25±5 °C. Используйте входной диапазон и выходной волновод выбранной модели.
- 82406-JC, 82401N-JC и 82406A-JC — опции заводских испытаний с протоколом; они не включаются автоматически в каждое предложение.
Запрос предложения и поставка
Укажите выходной диапазон, модель совместимого генератора, требуемую выходную мощность, волноводный интерфейс и количество. Частотные модули, принадлежности, услуги испытаний и срок поставки определяются предложением.
