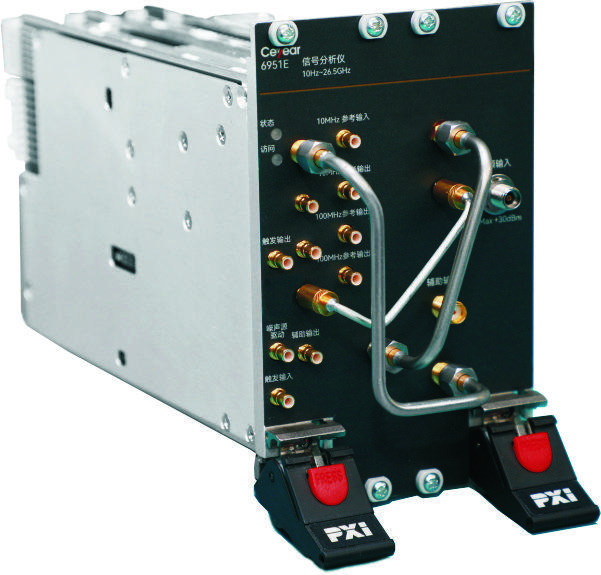

6951E представляет собой модуль анализа сигналов PXIe высотой 3U на четыре слота с диапазоном 10 Гц–26,5 ГГц при связи по постоянному току для модульных РЧ-систем. К спектральному анализу добавляются опции измерения несущая/шум, аналоговой демодуляции, коэффициента шума, мощности канала, соседнего канала и занимаемой полосы. Полоса анализа 40 МГц требует S04; необходимы подходящее шасси PXIe и платформа управления.
Основные характеристики
| Параметр | Значение |
|---|
| Диапазон со связью по постоянному току | 10 Гц–26.5 ГГц |
|---|
| Диапазон со связью по переменному току | 10 МГц–26.5 ГГц |
|---|
| Формат модуля | 3U, четыре слота PXIe |
|---|
| Полоса разрешения | 1 Гц–3 МГц; 4 / 5 / 6 / 8 МГц |
|---|
| Шаги полосы разрешения | Шаги 1-3-10 в пределах 1 Гц–3 МГц |
|---|
| Опция полосы анализа | 40 МГц с 6951E-S04 |
|---|
| Полоса видеофильтра | 1 Гц–3 МГц; 4 / 5 / 6 / 8 МГц |
|---|
| Шаги полосы видеофильтра | Шаги 1-3-10 в пределах 1 Гц–3 МГц |
|---|
| Число точек развёртки | 1–40001 |
|---|
| Время при нулевой полосе обзора | 1 мкс–6000 с |
|---|
| Точность времени при нулевой полосе | ±2%, номинально |
|---|
| Входной аттенюатор | 0–70 дБ, шаг 10 дБ |
|---|
| Диапазон амплитуд | От DANL до +30 дБм |
|---|
| Максимальный безопасный входной уровень | +30 дБм (1 W) |
|---|
| Неопределённость переключения аттенюатора | ±0,85 дБ номинально, относительно опорной установки 10 дБ |
|---|
| Входной РЧ-разъём | 3,5 мм, гнездовой |
|---|
| Номинальные размеры Ш×В×Г | (81.4±0.5) × (130.5±2.0) × (211.0±2.0) мм |
|---|
| Масса | ≤2.2 кг |
|---|
| Рабочая температура | 0…+50 °C |
|---|
| Температура хранения | −40…+70 °C |
|---|
| Питание | От шасси PXIe |
|---|
| Потребление | ≤65 W |
|---|
Опорная частота
Точность опоры: ±[(время после последней настройки × старение) + температурная стабильность + точность калибровки].
| Параметр | Значение |
|---|
| Старение | ±5×10⁻⁷/год |
|---|
| Начальная точность частоты | ±9×10⁻⁸ |
|---|
| Температурная стабильность | ±5×10⁻⁸ |
|---|
Развёртка, отсчёт частоты и запуск
| Параметр | Значение |
|---|
| Диапазон полосы обзора | 0 Гц, нулевая полоса; 10 Гц–26,5 ГГц |
|---|
| Разрешение полосы обзора | 2 Гц |
|---|
| Точность полосы обзора | ±2% |
|---|
| Точность отсчёта частоты | ±(частота маркера × точность опоры + 2% × полоса обзора + 10% × RBW + 2 Гц + 0,5 × горизонтальное разрешение) |
|---|
| Горизонтальное разрешение | Полоса обзора / (число точек − 1); формула для числа точек >1 |
|---|
| Режимы запуска | Свободный, видео, внешний |
|---|
| Задержка запуска при нулевой полосе | −150…500 мс |
|---|
| Разрешение задержки запуска | 0.1 мкс |
|---|
Шкала и детекторы
| Параметр | Значение |
|---|
| Логарифмическая шкала | 10 делений; 0,1–1 дБ/дел. с шагом 0,1 дБ; 1–20 дБ/дел. с шагом 1 дБ |
|---|
| Линейная шкала | 10 делений |
|---|
| Единицы шкалы | дБм / дБмV / дБμV / дБмA / дБμA / V / W / A |
|---|
| Детекторы трассы | Стандартный, положительный пик, выборка, отрицательный пик, средняя логарифмическая мощность, среднее RMS, среднее напряжение |
|---|
Вспомогательные интерфейсы
| Параметр | Значение |
|---|
| Вход/выход опоры 10 МГц | SMB(m) |
|---|
| Выход опоры 100 МГц | SMB(m) |
|---|
| Вход запуска | SMB(m) |
|---|
| Выход запуска | SMB(m) |
|---|
| Управление источником шума | SMB(m) |
|---|
| Вспомогательный выход | SMB(m) |
|---|
| Вспомогательный вход | SMA(f) |
|---|
| Резервные разъёмы | 2 × SMB(m) |
|---|
Фазовый шум
Несущая 1 ГГц.
| Отстройка | Спецификация |
|---|
| 1 кГц | ≤−105 дБн/Гц |
|---|
| 10 кГц | ≤−112 дБн/Гц |
|---|
| 100 кГц | ≤−112 дБн/Гц |
|---|
Средний уровень собственных шумов
| Частоты | Спецификация |
|---|
| 10 МГц–2.6 ГГц | ≤−160 дБм/Гц |
|---|
| 2.6–7.5 ГГц | ≤−158 дБм/Гц |
|---|
| 7.5–9.5 ГГц | ≤−158 дБм/Гц |
|---|
| 9.5–12.3 ГГц | ≤−156 дБм/Гц |
|---|
| 12.3–15.7 ГГц | ≤−150 дБм/Гц |
|---|
| 15.7–18 ГГц | ≤−150 дБм/Гц |
|---|
| 18–23 ГГц | ≤−150 дБм/Гц |
|---|
| 23–26.5 ГГц | ≤−144 дБм/Гц |
|---|
Частотная характеристика
| Частоты | Спецификация |
|---|
| 10 МГц–2.6 ГГц | ±0.90 дБ |
|---|
| 2.6–7.5 ГГц | ±1.20 дБ |
|---|
| 7.5–9.5 ГГц | ±1.30 дБ |
|---|
| 9.5–12.3 ГГц | ±1.50 дБ |
|---|
| 12.3–15.7 ГГц | ±1.80 дБ |
|---|
| 15.7–18 ГГц | ±1.80 дБ |
|---|
| 18–23 ГГц | ±2.20 дБ |
|---|
| 23–26.5 ГГц | ±2.50 дБ |
|---|
Суммарная абсолютная точность амплитуды
Ослабление 10 дБ, 20–30 °C, вход −50…−10 дБм.
| Частоты | Спецификация |
|---|
| 10 МГц–7.5 ГГц | ±1.80 дБ |
|---|
| 7.5–23 ГГц | ±2.50 дБ |
|---|
| 23–26.5 ГГц | ±2.80 дБ |
|---|
Входной КСВН
Ослабление на входе ≥10 дБ.
| Частоты | Спецификация |
|---|
| 10 МГц–3 ГГц | <1.2 |
|---|
| 3–7.5 ГГц | <1.4 |
|---|
| 7.5–13.6 ГГц | <1.6 |
|---|
| 13.6–24.2 ГГц | <1.8 |
|---|
| 24.2–26.5 ГГц | <2.0 |
|---|
Измерительные опции и документация
| Модель/код | Функция/принадлежность | Условия |
|---|
| 6951E-001 | Руководство пользователя на китайском | Дополнительно |
|---|
| 6951E-002 | Руководство дистанционного программирования на китайском | Дополнительно |
|---|
| 6951E-S01 | Измерение несущая/шум | Дополнительно |
|---|
| 6951E-S02 | Аналоговая демодуляция | Дополнительно |
|---|
| 6951E-S03 | Измерение коэффициента шума | Требуется отдельно приобретаемый источник шума 16613EB |
|---|
| 6951E-S04 | Полоса анализа 40 МГц | Дополнительно |
|---|
| 6951E-S05 | Измерение мощности канала | Дополнительно |
|---|
| 6951E-S06 | Измерение мощности соседнего канала | Дополнительно |
|---|
| 6951E-S07 | Измерение занимаемой полосы | Дополнительно |
|---|
Калибровка и гарантия
| Модель/код | Функция/принадлежность | Условия |
|---|
| 6951E-JL | Калибровка | Дополнительная услуга |
|---|
| 6951E-EWT1 | Продление гарантии на год | Дополнительная услуга; условия по предложению |
|---|
Сопряжённые платформы и модули PXIe
| Модель/код | Функция/принадлежность | Условия |
|---|
| 7011L | Шасси PXIe на 18 слотов | Дополнительно |
|---|
| 7011D | Переносное шасси PXIe на 8 слотов | Дополнительно |
|---|
| 7011A | Переносная интегрированная платформа PXIe на 4 слота | Дополнительно |
|---|
| 7020D | Модуль нулевого слота PXIe | Дополнительно |
|---|
| PXIe-4318C-H | Шасси | Дополнительно |
|---|
| PXIe-3882 | Контроллер | Дополнительно |
|---|
Комплектные принадлежности модуля
| Принадлежность | Количество |
|---|
| Краткое руководство | 1 |
|---|
| Сертификат соответствия изделия | 1 |
|---|
| Диск с ПО | 1 |
|---|
Комплектация и поставка
- Связь по постоянному току начинается с 10 Гц, по переменному — с 10 МГц; верхняя граница обеих 26,5 ГГц.
- Полоса анализа 40 МГц требует S04. Для коэффициента шума S03 отдельно приобретают источник 16613EB. Не все опции и принадлежности входят в базовую поставку.
- Питание модуля осуществляется от шасси PXIe. Шасси, контроллер и распределение слотов согласуются для системы. Фото не означает включения шасси или полной платформы управления.
- Безопасный входной уровень и точность амплитуды — разные характеристики. Суммарная абсолютная точность действует только при указанных уровне, ослаблении и температуре и не заменяет частотную характеристику или неопределённость аттенюатора.
- Укажите частоты, связь входа, полосу анализа, задачи демодуляции/коэффициента шума, платформу PXIe, калибровку и количество для подбора.
