YC-TI-SG-0008 | Модульный генератор сигналов PXIe Ceyear серии 6935
Цена по запросу
Запросить предложениеСерия 6935 использует модульную архитектуру PXIe для автоматизированных ВЧ испытаний. Базовый 6935DE охватывает 250 кГц–20 ГГц; модули 6984DA или 6935DE-H01 расширяют диапазон мощности или частот. Требуются совместимые шасси PXIe и контроллер.
Базовый модуль 6935DE; шасси PXIe и контроллер выбираются отдельно.
Пример конфигурации 6935DE с 6984DA; модуль расширения не входит в базовую конфигурацию.

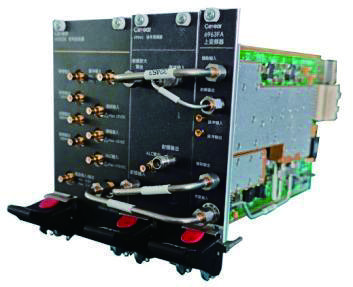

Пример конфигурации 6935DE с 6935DE-H01; 54 ГГц — типовой верхний предел частоты.
Модели и конфигурации
| Модель производителя / конфигурация | Диапазон частот | Диапазон выходной мощности | Разъём ВЧ выхода |
|---|---|---|---|
| 6935DE | 250 кГц–20 ГГц | −10…+10 дБм | SMA, гнездо |
| 6935DE + 6984DA | 250 кГц–20 ГГц | −110…+18 дБм (тип.) | 3,5 мм, гнездо |
| 6935DE + 6935DE-H01 | 250 кГц–54 ГГц (тип.) | −110…+10 дБм (тип.) | 2,4 мм, штекер |
Основные характеристики
| Разрешение по частоте | 0,001 Гц |
|---|---|
| Время перестройки частоты | ≤1 мс |
| Точность частоты | ±1,0×10⁻⁷ |
| Однополосный фазовый шум | ≤−114 дБн/Гц (тип.; несущая 10 ГГц, отстройка 10 кГц) |
| Частоты опорных выходов | 10 МГц и 100 МГц |
| Мощность опорных выходов | +5 дБм±2 дБ на каждом опорном выходе |
| Частота внешнего опорного входа | 1–20 МГц с шагом 1 МГц |
| Мощность внешнего опорного входа | −10…+10 дБм |
| Рабочая температура | 0…+50 °C |
| Температура хранения | −40…+70 °C |
| Питание | От совместимого шасси PXIe |
Габариты и питание конфигураций
| Конфигурация | Высота / слоты | Габариты (Ш×В×Г) | Масса | Потребляемая мощность |
|---|---|---|---|---|
| 6935DE | 3U / 3 слота | (61,1±0,5)×(130,5±2,0)×(211,0±2,0) мм | ≤1,3 кг | ≤45 Вт |
| 6935DE + 6984DA | 3U / 5 слотов | (101,7±2,0)×(130,5±2,0)×(211,0±2,0) мм | ≤2,3 кг | ≤70 Вт |
| 6935DE + 6935DE-H01 | 3U / 6 слотов | (122,0±2,0)×(130,5±2,0)×(211,0±2,0) мм | ≤4,0 кг | ≤100 Вт |
Опции и применение
- 6935DE, 6935DE+6984DA и 6935DE+6935DE-H01 — разные конфигурации. Их характеристики частоты, мощности, разъёмов и числа слотов не взаимозаменяемы.
- Верхняя частота 54 ГГц и отмеченные в таблице расширенные диапазоны мощности являются типовыми значениями. Они приведены для справки и не служат критериями приёмки.
- Внутренняя импульсная модуляция 6935DE-S01 — опция, не включаемая по умолчанию в базовую конфигурацию.
- Шасси PXIe, контроллер и принадлежности определяются предложением. Это не автономный настольный генератор с отдельным питанием.
Запрос предложения и поставка
Укажите частоту, выходную мощность, сочетание модулей, имеющиеся шасси PXIe и контроллер, требования к модуляции и количество. Опции, комплектность и срок поставки согласовываются в предложении.
