YC-TI-OTDR-0003 | Модульный оптический рефлектометр 6415A
Цена по запросу
Запросить предложениеОписание изделия
6415A — модульный оптический рефлектометр для интеграции в системы мониторинга волоконно-оптических кабелей. Измеряет длину волокна, потери передачи и соединений, определяет события и неисправности линии. Модуль из алюминиевого сплава имеет интерфейсы Ethernet, RS232 и FC/UPC; функции управления и динамическая библиотека поддерживают интеграцию. Дополнительная переходная плата позволяет использовать модуль отдельно.
Основные функции
- Для строительства волоконных сетей, обслуживания, ремонта и производственных испытаний кабелей.
- Ethernet используется для управления, команд и передачи данных; RS232 — для сведений о приборе и настройки начального IP-адреса.
- Низкоуровневые функции управления и динамическая библиотека поддерживают разработку интеграции.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Максимальные габариты (Ш × В × Г) | ≤140 × 160 × 19 mm |
| Материал корпуса | Алюминиевый сплав |
| Оптический разъём | FC/UPC |
| Электрический разъём | Штыревой разъём 20-pin; шаг 2.54 mm |
| Интерфейсы связи | Ethernet; RS232 |
| Поддержка интеграции | Низкоуровневые функции управления и динамическая библиотека |
| Максимальный диапазон модулей¹ | 45 dB; значения отдельных модулей приведены ниже. |
| Мёртвая зона по событию² (тип.) | 1.5 m |
| Точность измерения расстояния | ±(0.75 + расстояние × 0.003% + интервал выборки) m; без погрешности показателя преломления |
| Разрешение по расстоянию | 0.025, 0.05, 0.1, 0.2, 0.5, 1, 2, 4, 8, 16 m |
| Диапазоны измерений | 0.4, 0.8, 1.6, 3.2, 8, 16, 32, 64, 128, 256 km |
| Длительности импульса | 3, 5, 10, 30, 80, 160, 320, 640, 1280, 5120, 10240, 20480 ns |
| Максимальное число точек выборки | 256k |
| Линейность | 0.05 dB/dB |
| Диапазон настройки показателя преломления | 1.00000–1.99999 |
| Питание постоянным током | 12–20 V; >1 A; пульсации напряжения ≤50 mV |
| Максимальная потребляемая мощность | ≤6 W |
| Масса | ≤500 g |
| Условия окружающей среды | Работа: −10–50 °C; хранение: −40–70 °C; относительная влажность: 5–95%, без конденсации |
Одноволновые модули
| Модель модуля | Длина волны | Тип волокна | Динамический диапазон¹ (dB) | Мёртвая зона по событию² (m, тип.) | Мёртвая зона по затуханию³ (m, тип.) |
|---|---|---|---|---|---|
| 6415A-1102 | 1550 nm | Одномодовое | 43 | 1.5 | 10 |
| 6415A-1103 | 1550 nm | Одномодовое | 40 | 1.5 | 10 |
| 6415A-1105 | 1625 nm; Встроенный фильтр | Одномодовое | 38 | 1.5 | 10 |
| 6415A-1106 | 1650 nm; Встроенный фильтр | Одномодовое | 38 | 1.5 | 10 |
| 6415A-1108 | 1550 nm | Одномодовое | 45 | 1.5 | 10 |
| 6415A-1110 | 1383 nm | Одномодовое | 36 | 1.5 | 10 |
| 6415A-1111 | 1625 nm | Одномодовое | 42 | 1.5 | 10 |
| 6415A-1201 | 850 nm | Многомодовое | 24 | 1.5 | 10 |
Двухволновые модули
| Модель модуля | Длина волны | Тип волокна | Динамический диапазон¹ (dB) | Мёртвая зона по событию² (m, тип.) | Мёртвая зона по затуханию³ (m, тип.) |
|---|---|---|---|---|---|
| 6415A-2101 | 1310/1550 nm | Одномодовое | 42/40 | 1.5 | 10 |
| 6415A-2103 | 1310/1550 nm | Одномодовое | 37/35 | 1.5 | 10 |
| 6415A-2104 | 1550/1625 nm | Одномодовое | 38/38 | 1.5 | 10 |
Условия для характеристик
- ¹ Динамический диапазон: температура 23 °C±2 °C, максимальная длительность импульса, число усреднений >500, SNR=1.
- ² Мёртвая зона по событию — типовое значение: режим проверки мёртвой зоны, диапазон ≤1 km, импульс 5 ns или короче, возвратные потери торца ≥40 dB.
- ³ Мёртвая зона по затуханию — типовое значение: режим проверки мёртвой зоны, диапазон ≤1 km, импульс 5 ns или короче, возвратные потери торца ≥50 dB (для многомодового волокна ≥40 dB).
- Значения динамического диапазона двухволновых модулей соответствуют порядку длин волн.
Назначение контактов разъёма 20-pin
| Контакт | I/O | Сигнал | Описание |
|---|---|---|---|
| 1 | I | +12V | Питание |
| 2 | I | +12V | Питание |
| 3 | — | GND | — |
| 4 | — | GND | — |
| 5 | I | E-RX+ | Ethernet |
| 6 | I | E-RX- | Ethernet |
| 7 | O | E-TX+ | Ethernet |
| 8 | O | E-TX- | Ethernet |
| 9 | — | GND | — |
| 10 | — | GND | — |
| 11 | — | NC | — |
| 12 | I | 232-RX | RS232 |
| 13 | O | 232-TX | RS232 |
| 14 | — | NC | — |
| 15 | — | NC | — |
| 16 | — | NC | — |
| 17 | — | NC | — |
| 18 | — | NC | — |
| 19 | I | RESET | Reset |
| 20 | — | GND | — |
Стандартная комплектация
| Наименование | Количество | Описание |
|---|---|---|
| ПО управляющего компьютера | 1 | Управление модулем OTDR и измерения с компьютера |
| Руководство пользователя | 1 | — |
| Документ о соответствии изделия | 1 | — |
Дополнительные принадлежности
| Модель опции | Наименование | Описание |
|---|---|---|
| 6415A-H01 | Комплект переходной платы | Переходная печатная плата и шлейф для отдельного управления модулем OTDR. |
Дополнительная информация

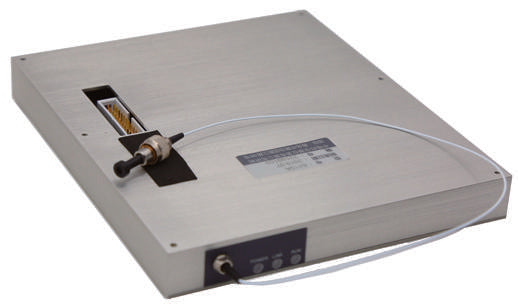

Выбирайте волоконную линию, длину волны, динамический диапазон и интерфейс управления под задачу. Параметры разных модулей не объединяются в один модуль. Переходная плата является опцией и не входит в стандартный комплект. Фотография показывает пример конфигурации. Цена и срок поставки определяются по комплектации.
