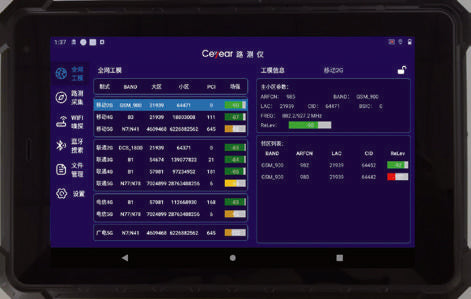

YC-TI-DT-0001 | Прибор для маршрутных измерений сетей связи 5259A
Цена по запросу
Запросить предложениеОбзор изделия
5259A собирает и анализирует данные радиоинтерфейса базовых станций, напряжённость поля и сведения о соседних сетях с отображением на карте. Поддерживает сбор информации GSM, WCDMA, CDMA, TDD-LTE, FDD-LTE, 5G NR и Wi-Fi, сведения GPS, сохранение и просмотр данных. Для сбора данных радиоинтерфейса SIM-карта не требуется. Предназначен для операторов и команд проверки сетей при маршрутных измерениях и исследовании покрытия.
Основные функции
- Сбор данных обслуживающих и соседних сот, принимаемого сигнала и диапазонов для анализа покрытия и соседних сот.
- Отображает сведения о сетях 2G / 3G / 4G / 5G, а также Wi-Fi и GPS.
- Сбор данных радиоинтерфейса без SIM, анализ, отображение на карте, сохранение и просмотр.
- Удобен для переноски и работы при сборе данных на маршрутах и обследовании сетей.
Основные функции и область применения
| Параметр | Характеристика |
|---|---|
| Технологии связи | GSM / WCDMA / CDMA / TDD-LTE / FDD-LTE / 5G NR / Wi-Fi |
| Режимы 5G | SA / NSA |
| Требование SIM | Для сбора данных радиоинтерфейса SIM-карта не требуется |
| Частоты и стандарты Wi-Fi | 2.4 / 5 GHz; IEEE 802.11 a/b/g/n |
| Сведения о положении | Поддерживаются сведения GPS и отображение на карте |
| Работа с данными | Сбор, анализ, сохранение и просмотр информации о базовых станциях и напряжённости поля |
| Выбор диапазонов | Сопоставьте указанные диапазоны с сетью оператора; китайские операторы приведены как примеры применения |
Таблица диапазонов связи
| Технология | Диапазон | Восходящая связь (MHz) | Нисходящая связь (MHz) | Пример оператора в Китае |
|---|---|---|---|---|
| 2G GSM | GSM900 EGSM900 | 880–915 | 925–960 | China Mobile / China Unicom |
| 2G GSM | GSM1800 | 1710–1755 | 1805–1850 | China Mobile / China Unicom |
| 3G WCDMA | B1 | 1920–1980 | 2110–2170 | China Unicom |
| 4G TDD-LTE | B34 | 2010–2025 | 2010–2025 | China Mobile |
| 4G TDD-LTE | B38 | 2570–2620 | 2570–2620 | China Mobile |
| 4G TDD-LTE | B39 | 1880–1920 | 1880–1920 | China Mobile |
| 4G TDD-LTE | B40 | 2300–2400 | 2300–2400 | China Mobile |
| 4G TDD-LTE | B41 | 2496–2690 | 2496–2690 | China Mobile |
| 4G FDD-LTE | B1 | 1920–1980 | 2110–2170 | China Unicom / China Telecom |
| 4G FDD-LTE | B5 | 824–849 | 869–894 | China Unicom / China Telecom |
| 4G FDD-LTE | B3 | 1710–1785 | 1805–1880 | China Mobile / China Unicom / China Telecom |
| 4G FDD-LTE | B8 | 880–915 | 925–960 | China Mobile / China Unicom / China Telecom |
| 5G NR SA / NSA | N41 | 2496–2690 | 2496–2690 | China Mobile |
| 5G NR SA / NSA | N79 | 4400–5000 | 4400–5000 | China Mobile |
| 5G NR SA / NSA | N1 | 1920–1980 | 2110–2170 | China Unicom / China Telecom |
| 5G NR SA / NSA | N78 | 3400–3600 | 3400–3600 | China Unicom / China Telecom |
| 5G NR SA / NSA | N28 | 703–748 | 758–803 | China Broadnet |
Собираемые сведения
| Параметр | Характеристика |
|---|---|
| GSM | 1 обслуживающая и 6 соседних сот; Cell, BSIC, LAC, CellId, ARFCN, Power |
| WCDMA | Обслуживающая сота: PLMN, Uarfcn, Lac, Cid, PSC, RSRP, RSSI; соседние: Uarfcn, PSC, RSRP, RSSI |
| TDD-LTE / FDD-LTE | Обслуживающая сота: PLMN, Earfcn, PCI, RSSNR, Cid, TAC, Band, RSRP, RSRQ; сканирование соседних: Earfcn, PCI, MCC, MNC, Cid, TAC, Band, RSRP |
| 5G NR SA / NSA | Обслуживающая сота: PLMN, Earfcn, PCI, Cid, TAC, Band, RSRP, RSRQ, RSSNR; сканирование соседних: PLMN, Earfcn, PCI, Cid, TAC, Band, RSRP |
| Wi-Fi | Channel, RSSI, SSID и MAC-адрес ближайших сетей Wi-Fi |
Стандартные принадлежности
| Наименование | Описание |
|---|---|
| Кабель питания | Кабель и адаптер питания |
| Сертификат соответствия изделия | Заводской документ о соответствии изделия |
Дополнительная услуга
| Код заказа | Наименование | Функция |
|---|---|---|
| 5259A-JL | Метрологическая услуга | Метрологическая калибровка и отчёт |
Дополнительная информация
Китайские операторы в таблице описывают область применения исходной конфигурации, а не совместимость со всеми странами и операторами. Для применения за рубежом необходимо согласовать технологии, диапазоны и конфигурацию сети. В TDD оба направления используют указанный общий диапазон. Wi-Fi 802.11 a/b/g/n — названия стандартов, а не частоты. Метрологическая калибровка и отчёт предлагаются дополнительно. Цена, срок и окончательная комплектация определяются предложением.
