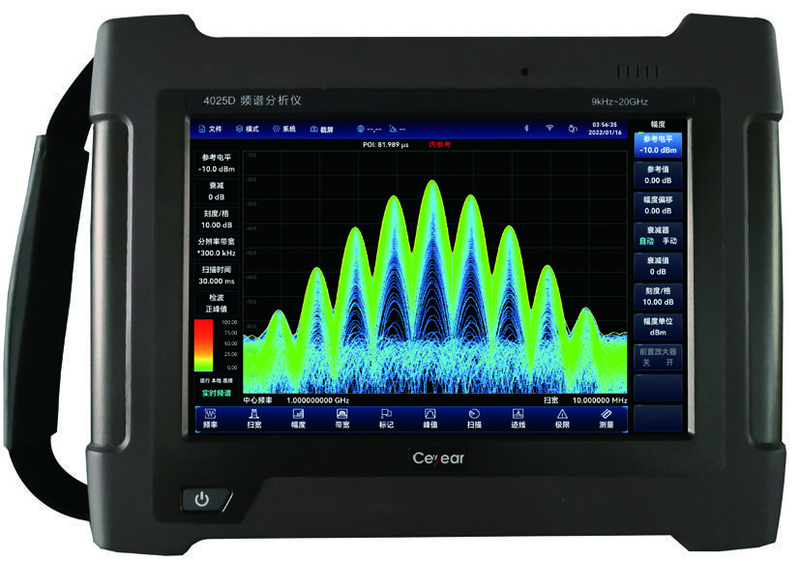

YC-TI-SA-0004 | Портативный анализатор спектра Ceyear серии 4025
Цена по запросу
Запросить предложениеСерия 4025 предназначена для полевых РЧ-измерений, радиомониторинга и поиска помех. Шесть моделей охватывают от 9 кГц до 6, 9, 20, 26,5, 44 или 54 ГГц. Полнодиапазонный предусилитель и ёмкостный экран 10,1 дюйма входят в базовое исполнение. Анализ помех, спектр в реальном времени 40/120 МГц, демодуляция, карты и пеленгация требуют выбранных программных и аппаратных опций.
Модели и диапазоны
Масса типовая; указаны группы моделей и наличие батареи. Характеристики действуют только в диапазоне выбранной модели.
| Модель | Частоты | Типовая масса: без/с батареей |
|---|---|---|
| 4025A | 9 кГц–6 ГГц | 3.0 / 3.5 кг |
| 4025B | 9 кГц–9 ГГц | 3.0 / 3.5 кг |
| 4025D | 9 кГц–20 ГГц | 3.0 / 3.5 кг |
| 4025E | 9 кГц–26.5 ГГц | 3.3 / 3.8 кг |
| 4025G | 9 кГц–44 ГГц | 3.3 / 3.8 кг |
| 4025K | 9 кГц–54 ГГц | 3.3 / 3.8 кг |
Основные характеристики
| Параметр | Значение |
|---|---|
| Предусилитель | Полнодиапазонный, базовый |
| Полоса разрешения и шаги | 1 Гц–20 МГц; 1-2-3-5-8 |
| Входной аттенюатор и шаг | 0–30 дБ; 2 дБ |
| Время при нулевой полосе обзора | 1 мкс–6000 с |
| Точность времени при нулевой полосе | ±1.0% |
| Номинальная опорная частота | 10 МГц |
| Старение опорной частоты | ±0.5 ppm/год |
| Начальная точность калибровки | ±0.3 ppm |
| Температурная стабильность | ±0.1 ppm |
| Ёмкостный экран, дюймы | 10,1 |
| Независимые маркеры | ≥6 |
| Отображаемые трассы | 3 |
| Детекторы | Нормальный, положительный/отрицательный пик, выборка, средний, СКЗ |
| Типовое время от батареи | 3–4 ч |
| Номинальные размеры Ш×В×Г | (316.5±2.5) × (236.5±2.5) × (75±1.5) мм |
| Рабочая температура | −20…+55 °C |
| Температура хранения | −50…+70 °C |
| Интерфейсы данных | USB / LAN / MicroSD |
| Связь Wi-Fi | Опция |
| Позиционирование GPS/BeiDou | Опция |
Фазовый шум
Несущая 1 ГГц, 15–35 °C.
| Отстройка | Спецификация |
|---|---|
| 10 кГц | ≤−108 дБн/Гц |
| 100 кГц | ≤−110 дБн/Гц |
| 1 МГц | ≤−118 дБн/Гц |
| 10 МГц | ≤−129 дБн/Гц |
Средний уровень собственных шумов
Нагрузка 50 Ом, ослабление 0 дБ, детектор усреднения, нормировка RBW к 1 Гц, 15–35 °C. Предусилитель базовый, но значения при включении и выключении различаются.
| Модели | Предусилитель | Частоты | Спецификация |
|---|---|---|---|
| 4025A/B/D | Вкл. | 2 МГц–2.4 ГГц | ≤-161 дБм |
| 4025A/B/D | Вкл. | 2.4–6 ГГц | ≤-160 дБм |
| 4025A/B/D | Вкл. | 6–9 ГГц | ≤-159 дБм |
| 4025A/B/D | Вкл. | 9–14 ГГц | ≤-158 дБм |
| 4025A/B/D | Вкл. | 14–20 ГГц | ≤-156 дБм |
| 4025A/B/D | Выкл. | 2 МГц–2.4 ГГц | ≤-142 дБм |
| 4025A/B/D | Выкл. | 2.4–6 ГГц | ≤-141 дБм |
| 4025A/B/D | Выкл. | 6–9 ГГц | ≤-140 дБм |
| 4025A/B/D | Выкл. | 9–14 ГГц | ≤-138 дБм |
| 4025A/B/D | Выкл. | 14–20 ГГц | ≤-138 дБм |
| 4025E/G/K | Вкл. | 2 МГц–9 ГГц | ≤-159 дБм |
| 4025E/G/K | Вкл. | 9–14 ГГц | ≤-156 дБм |
| 4025E/G/K | Вкл. | 14–21 ГГц | ≤-154 дБм |
| 4025E/G/K | Вкл. | 21–32 ГГц | ≤-154 дБм |
| 4025E/G/K | Вкл. | 32–40 ГГц | ≤-152 дБм |
| 4025E/G/K | Вкл. | 40–44 ГГц | ≤-148 дБм |
| 4025E/G/K | Вкл. | 44–50 ГГц | ≤-145 дБм |
| 4025E/G/K | Вкл. | 50–54 ГГц | ≤-140 дБм |
| 4025E/G/K | Выкл. | 2 МГц–6 ГГц | ≤-140 дБм |
| 4025E/G/K | Выкл. | 6–9 ГГц | ≤-138 дБм |
| 4025E/G/K | Выкл. | 9–14 ГГц | ≤-136 дБм |
| 4025E/G/K | Выкл. | 14–21 ГГц | ≤-136 дБм |
| 4025E/G/K | Выкл. | 21–32 ГГц | ≤-135 дБм |
| 4025E/G/K | Выкл. | 32–40 ГГц | ≤-133 дБм |
| 4025E/G/K | Выкл. | 40–44 ГГц | ≤-130 дБм |
| 4025E/G/K | Выкл. | 44–50 ГГц | ≤-126 дБм |
| 4025E/G/K | Выкл. | 50–54 ГГц | ≤-123 дБм |
Суммарная неопределённость уровня
15–35 °C, ослабление 10 дБ, вход −50…0 дБм, предусилитель выключен, RBW 1 кГц, остальные настройки автоматические; в диапазоне выбранной модели.
| Модели | Частоты | Неопределённость |
|---|---|---|
| 4025D | 10 МГц–20 ГГц | ±1.30 дБ |
| 4025A/B/E/G/K | 10 МГц–20 ГГц | ±1.00 дБ |
| 4025A/B/E/G/K | 20–44 ГГц | ±1.40 дБ |
| 4025A/B/E/G/K | 44–54 ГГц | ±1.80 дБ |
Интермодуляция и побочные отклики
Интермодуляция: два тона по −15 дБм, разнос 100 кГц, ослабление 0 дБ, предусилитель выключен. Зеркальные/кратные/внеполосные отклики: уровень смесителя −10 дБм.
| Параметр | Частоты | Спецификация |
|---|---|---|
| Показатель интермодуляции третьего порядка | 50 МГц–54 ГГц | ≥+13 дБм |
| Зеркальные, кратные и внеполосные отклики | 10 МГц–7.5 ГГц | <−65 дБн |
| Зеркальные, кратные и внеполосные отклики | 7.5–10.5 ГГц | <−60 дБн |
| Зеркальные, кратные и внеполосные отклики | 10.5–54 ГГц | <−65 дБн |
Язык и руководства
| Код опции | Описание | Условия |
|---|---|---|
| 4025-01 | Английская версия | Опция, не включена по умолчанию |
| 4025-02 | Руководство пользователя на китайском | Опция, не включена по умолчанию |
| 4025-03 | Руководство пользователя на английском | Опция, не включена по умолчанию |
| 4025-04 | Руководство программирования на китайском | Опция, не включена по умолчанию |
| 4025-05 | Руководство программирования на английском | Опция, не включена по умолчанию |
Опции анализа
| Код опции | Описание | Условия |
|---|---|---|
| 4025-S01 | Измерение CW/средней мощности USB | Требуется датчик 87233 CW или 87235 средней мощности |
| 4025-S02 | Измерение пиковой мощности USB | Требуется датчик 87236 пиковой/средней мощности |
| 4025-S03 | Анализ помех: спектрограмма/RSSI | Опция, не включена по умолчанию |
| 4025-S04 | Сканирование до 20 каналов | Опция, не включена по умолчанию |
| 4025-S05 | Напряжённость поля | Требуются подходящая антенна и антенный коэффициент |
| 4025-S06 | Наружная карта | Требуется позиционирование 4025-H01 |
| 4025-S07 | Карта помещений, ручная отметка позиции | Опция, не включена по умолчанию |
| 4025-S08 | Аналоговая демодуляция AM/FM/PM | Опция, не включена по умолчанию |
| 4025-S09 | Аналоговый выход ПЧ при нулевой полосе | Опция, не включена по умолчанию |
| 4025-S10 | Стробированная развёртка | Испытания по эфиру требуют 4025-H01 |
| 4025-S11 | Пеленгация | Требуются H01, направленная антенна и компас; встроенный компас ZE9080 заменяет отдельный |
| 4025-S12 | Спектр в реальном времени 40 МГц | Опция, не включена по умолчанию |
| 4025-S13 | Сканирование списка диапазонов | Опция, не включена по умолчанию |
| 4025-S14 | Захват и отображение IQ | Опция, не включена по умолчанию |
| 4025-S15 | Демодуляция GSM/EDGE | Требуется H37 нужной модели с полосой 120 МГц |
| 4025-S16 | Демодуляция LTE FDD/TDD | Требуется H37 нужной модели с полосой 120 МГц |
| 4025-S17 | Демодуляция 5G NR | Требуется H37 нужной модели с полосой 120 МГц |
| 4025-S18 | Векторный анализ сигналов | Опция, не включена по умолчанию |
| 4025-S19 | Анализ ЭМС и детекторы CISPR | Опция, не включена по умолчанию |
| 4025-S20 | Кривая/точечное измерение фазового шума | Опция, не включена по умолчанию |
Аппаратные опции и принадлежности
| Код опции | Описание | Условия |
|---|---|---|
| 4025-H01 | Позиционирование GPS/BeiDou | Требуется внешняя антенна GPS/BeiDou |
| 4025-H02 | Связь Wi-Fi | Опция, не включена по умолчанию |
| 4025-H03 | Алюминиевый кейс на колёсах | Опция, не включена по умолчанию |
| 4025-H04 | Транспортный кейс на колёсах | Опция, не включена по умолчанию |
| 4025-H05 | Переносной рюкзак | Опция, не включена по умолчанию |
| 4025-H06 | Адаптер питания | Опция, не включена по умолчанию |
| 4025-H07 | Литий-ионная батарея 9900 мА·ч | Опция, не включена по умолчанию |
| 4025-H08 | Литий-ионная батарея 9000 мА·ч | Опция, не включена по умолчанию |
| 4025-H09 | Автомобильный адаптер питания | Опция, не включена по умолчанию |
| 4025-H10 | Интеллектуальное зарядное устройство | Опция, не включена по умолчанию |
| 4025-H11 | Карта MicroSD 128 ГБ | Опция, не включена по умолчанию |
| 4025-H20 | Направленная ZE9080-A: 9 кГц–20 МГц, N(F) | Рекомендуется H24; усилитель не включён по умолчанию |
| 4025-H21 | Направленная ZE9080-B: 20–200 МГц, N(F) | Рекомендуется H24; усилитель не включён по умолчанию |
| 4025-H22 | Направленная ZE9080-C: 200–500 МГц, N(F) | Рекомендуется H24; усилитель не включён по умолчанию |
| 4025-H23 | Направленная ZE9080-D: 500 МГц–8 ГГц, N(F) | Рекомендуется H24; усилитель не включён по умолчанию |
| 4025-H24 | Усилитель и компас ZE9080: 9 кГц–8 ГГц, N(M) | Опция, не включена по умолчанию |
| 4025-H25 | Кейс антенн ZE9080 | Опция, не включена по умолчанию |
| 4025-H26 | Активная направленная: 700 МГц–6 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H27 | Активная направленная: 680 МГц–10 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H28 | Активная направленная: 680 МГц–20 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H29 | Всенаправленная: 680 МГц–6 ГГц, SMA(M) | Опция, не включена по умолчанию |
| 4025-H30 | Всенаправленная: 300 МГц–8 ГГц, SMA(M) | Опция, не включена по умолчанию |
| 4025-H31 | Пассивная направленная: 700 МГц–6 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H32 | Пассивная направленная: 680 МГц–10 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H33 | Пассивная направленная: 680 МГц–18 ГГц, SMA(F) | Опция, не включена по умолчанию |
| 4025-H34 | USB-компас для H26/H27/H28 и S11 | Опция, не включена по умолчанию |
| 4025-H35 | РЧ-кабель N/SMA-JJ, 2 м | Опция, не включена по умолчанию |
| 4025-H36 | Набор ближнеполевых датчиков PBS1: до 9 ГГц, SMB(M) | Опция, не включена по умолчанию |
| 4025-H37A | Спектр в реальном времени 120 МГц | 4025A |
| 4025-H37B | Спектр в реальном времени 120 МГц | 4025B |
| 4025-H37D | Спектр в реальном времени 120 МГц | 4025D |
| 4025-H37E | Спектр в реальном времени 120 МГц | 4025E |
| 4025-H37G | Спектр в реальном времени 120 МГц | 4025G |
| 4025-H37K | Спектр в реальном времени 120 МГц | 4025K |
| 4025-H38 | Ручная пассивная направленная: 380 МГц–20 ГГц, N(M), компас и кабель | Опция, не включена по умолчанию |
| 4025-H39 | Ручная рупорная: 18–40 ГГц, 2,92 мм(M), компас и кабель | Опция, не включена по умолчанию |
Калибровка и гарантия
| Код опции | Описание | Условия |
|---|---|---|
| 4025A-JL | Калибровка и протокол, услуга | 4025A |
| 4025A-EWT1 | Продление гарантии на год, услуга | 4025A |
| 4025B-JL | Калибровка и протокол, услуга | 4025B |
| 4025B-EWT1 | Продление гарантии на год, услуга | 4025B |
| 4025D-JL | Калибровка и протокол, услуга | 4025D |
| 4025D-EWT1 | Продление гарантии на год, услуга | 4025D |
| 4025E-JL | Калибровка и протокол, услуга | 4025E |
| 4025E-EWT1 | Продление гарантии на год, услуга | 4025E |
| 4025G-JL | Калибровка и протокол, услуга | 4025G |
| 4025G-EWT1 | Продление гарантии на год, услуга | 4025G |
| 4025K-JL | Калибровка и протокол, услуга | 4025K |
| 4025K-EWT1 | Продление гарантии на год, услуга | 4025K |
Комплектация и поставка
- Погрешность опорной частоты: ±(время после калибровки × старение + температурная стабильность + начальная точность). По умолчанию принят год. Температурная стабильность задана для −20…+55 °C относительно 25±10 °C.
- Номинальные размеры не включают боковой ремень, разъёмы и заглушки; задняя подставка закрыта. Масса и 3–4 часа работы типовые и не гарантируются при любых условиях.
- Базовый спектральный режим включает мощность канала, занятую полосу, мощность соседнего канала, маску излучения, отношение несущая/шум, аудиодемодуляцию и гармоники. Демодуляция связи, реальный спектр, карты и пеленгация требуют опций.
- S15/S16/S17 требуют H37 нужной модели с полосой 120 МГц. Опция S12 обеспечивает 40 МГц и не заменяет требуемое оборудование 120 МГц.
- Измерение мощности USB требует внешних датчиков; их диапазон не является собственным диапазоном анализатора. Карты, временное стробирование по эфиру и пеленгация требуют указанных опций позиционирования, антенн и компаса.
- Перечисленные опции, антенны, датчики, батареи, кейсы и услуги не являются обязательным полным комплектом. Модель, установленные опции, принадлежности и срок поставки уточняются в предложении.
- Продление гарантии не включает калибровку. Укажите частоты, полевые условия, стандарты сигналов, полосу реального анализа, карты/пеленгацию, протоколы и количество.
