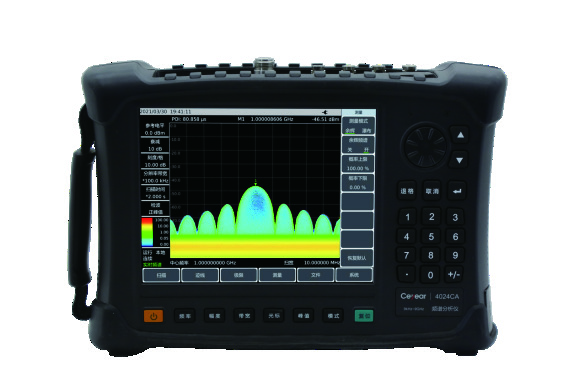

YC-TI-SA-0007 | 4024CA appearance reference. Hardware, software and accessories follow the selected configuration.

YC-TI-SA-0007 | Портативный анализатор спектра Ceyear 4024CA

Цена по запросу

4024CA работает в диапазоне 9 кГц–9 ГГц для полевых РЧ-измерений, анализа сигналов связи и поиска помех. Полнодиапазонный предусилитель и ёмкостный экран 8,4 дюйма базовые; питание от батареи или адаптера. Полоса анализа 120 МГц, спектр в реальном времени и демодуляция 5G NR, LTE, GSM/EDGE требуют соответствующих аппаратных и программных опций.

Основные характеристики

Параметр	Значение
Диапазон частот	9 кГц–9 ГГц
Предусилитель	Полнодиапазонный, базовый
Ёмкостный экран, дюймы	8,4
Полоса разрешения и шаги	1 Гц–10 МГц; 20 МГц; 1-3
Время при нулевой полосе обзора	1 мкс–6000 с
Точность времени при нулевой полосе	±2.00%
Входной аттенюатор и шаг	0–30 дБ; 5 дБ
Номинальная опорная частота	10 МГц
Старение опорной частоты	±5×10⁻⁷/год
Начальная точность калибровки	±3×10⁻⁷
Масса без батареи	≤4.6 кг
Номинальные размеры Ш×В×Г	(314±1.2) × (217±1.2) × (91±0.8) мм
Рабочая температура	−10…+50 °C
Питание	Батарея или адаптер
Максимальная полоса анализа	120 МГц с опцией 4024CA-073
Спектр в реальном времени	Программная опция 4024CA-068; 120 МГц требуют 073
Данные IQ	Поддерживается захват IQ; полоса зависит от опции 073

Фазовый шум

Несущая 1 ГГц, 20–30 °C.

Отстройка	Спецификация
10 кГц	≤−108 дБн/Гц
100 кГц	≤−110 дБн/Гц
1 МГц	≤−118 дБн/Гц
10 МГц	≤−129 дБн/Гц

Средний уровень собственных шумов

Нагрузка 50 Ом, ослабление 0 дБ, детектор усреднения, логарифмическое видео, RBW нормирована к 1 Гц, 20–30 °C.

Предусилитель	Частоты	Спецификация
Выкл.	2 МГц–3 ГГц	≤−140 дБм
Выкл.	3–9 ГГц	≤−138 дБм
Вкл.	2 МГц–3 ГГц	≤−160 дБм
Вкл.	3–9 ГГц	≤−157 дБм

Входная точка пересечения третьего порядка

Два тона по −15 дБм, разнос 100 кГц, ослабление 0 дБ, предусилитель выключен.

Частоты	Спецификация
50 МГц–5.2 ГГц	≥+10 дБм
5.2–9 ГГц	≥+12 дБм

Суммарная неопределённость уровня

Вход −50…0 дБм, автоматическая связь настроек, 20–30 °C, прогрев 30 минут.

Частоты	Неопределённость
10 МГц–9 ГГц	±1.30 дБ

Опции и сопряжённые функции

Код опции	Функция/принадлежность	Условия
4024CA-001	Английская версия	Выбранное исполнение, не все опции включены
4024CA-002	Руководство пользователя на китайском	Выбранное исполнение, не все опции включены
4024CA-003	Руководство пользователя на английском	Выбранное исполнение, не все опции включены
4024CA-004	Руководство программирования на китайском	Выбранное исполнение, не все опции включены
4024CA-005	Руководство программирования на английском	Выбранное исполнение, не все опции включены
4024CA-006	Запасной адаптер питания	Выбранное исполнение, не все опции включены
4024CA-007	Запасная литий-ионная батарея	Выбранное исполнение, не все опции включены
4024CA-009	Карта MicroSD	Выбранное исполнение, не все опции включены
4024CA-010	Позиционирование GPS и BeiDou	Выберите внешнюю антенну позиционирования
4024CA-016	Анализ помех: спектрограмма/RSSI	Выбранное исполнение, не все опции включены
4024CA-019	Сканирование списка диапазонов	Выбранное исполнение, не все опции включены
4024CA-020	Выход ПЧ при нулевой полосе	Выбранное исполнение, не все опции включены
4024CA-021	Направленная ZE9080-A: 9 кГц–20 МГц, N(F)	Рекомендуется усилитель 025
4024CA-022	Направленная ZE9080-B: 20–200 МГц, N(F)	Рекомендуется усилитель 025
4024CA-023	Направленная ZE9080-C: 200–500 МГц, N(F)	Рекомендуется усилитель 025
4024CA-024	Направленная ZE9080-D: 500 МГц–8 ГГц, N(F)	Рекомендуется усилитель 025
4024CA-025	Усилитель ZE9080: 9 кГц–8 ГГц, N(M), USB-компас	Для антенных модулей 021–024
4024CA-028	Функциональный рюкзак	Выбранное исполнение, не все опции включены
4024CA-029	Сумка с двумя лямками	Выбранное исполнение, не все опции включены
4024CA-030	Защитный кейс прибора	Выбранное исполнение, не все опции включены
4024CA-038	Пеленгация, встроенное ПО	Встроенное ПО; требуются GPS 010, компас и направленная антенна
4024CA-041	Штыревая всенаправленная: 700–2700 МГц, N(F)	Выбранное исполнение, не все опции включены
4024CA-042	Активная направленная: 700 МГц–4 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-043	Активная направленная: 700 МГц–6 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-044	Активная направленная: 680 МГц–10 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-046	Активная направленная: 400 МГц–4 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-047	Активная направленная: 400 МГц–6 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-048	Активная направленная: 380 МГц–10 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-050	USB-компас	Для пеленгации 038
4024CA-051	Всенаправленная: 680 МГц–6 ГГц, SMA(M)	Выбранное исполнение, не все опции включены
4024CA-052	Всенаправленная: 300 МГц–8 ГГц, SMA(M)	Выбранное исполнение, не все опции включены
4024CA-054	Пассивная направленная: 700 МГц–4 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-055	Пассивная направленная: 700 МГц–6 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-056	Пассивная направленная: 680 МГц–10 ГГц, SMA(F)	Выбранное исполнение, не все опции включены
4024CA-060	РЧ-кабель N/SMA-JJ, 2 м	Выбранное исполнение, не все опции включены
4024CA-061	РЧ-кабель N/SMA-JJ, 1 м	Выбранное исполнение, не все опции включены
4024CA-067	Кейс антенн и усилителя ZE9080	Выбранное исполнение, не все опции включены
4024CA-068	Спектр в реальном времени: послесвечение и спектрограмма	Программная опция; 120 МГц требуют 073
4024CA-069	Демодуляция 5G NR	Программная опция, полоса по задаче
4024CA-070	Стробированное измерение	Наблюдение сигналов временных слотов
4024CA-071	Демодуляция LTE FDD/TDD	Программная опция, полоса по задаче
4024CA-072	Демодуляция GSM/EDGE	Программная опция, полоса по задаче
4024CA-073	Расширение полосы анализа до 120 МГц	Влияет на выход ПЧ при нулевой полосе, захват IQ и спектр в реальном времени
4024CA-074	Карты помещений/открытой местности, встроенное ПО	Требуется внешняя GPS-антенна BNC

Калибровка и гарантия

Код опции	Функция/принадлежность	Условия
4024CA-JL	Калибровка и протокол	Дополнительная услуга
4024CA-EWT1	Продление гарантии на год	Услуга, калибровка не включена

Принадлежности по каталогу

Принадлежность	Количество
Шнур питания	1
Литий-ионная батарея 9900 мА·ч	1
Адаптер питания	1
Краткое руководство	1
Кабель дистанционного управления USB	1
Сертификат соответствия изделия	1

Комплектация и поставка

Полоса 120 МГц требует опции расширения 073 и не является базовой для любого исполнения. Опции реального спектра 068 и связи 069/071/072 программные; аппаратную полосу выбирают соответственно.
Пеленгация 038 встроенная, но требует позиционирования 010, USB-компаса и направленной антенны. Карта 074 требует внешнюю GPS-антенну BNC. Усилитель ZE9080 025 включает USB-компас.
Предусилитель базовый; шум зависит от включения. Номинальные размеры исключают боковой ремень и заднюю опору; масса не включает батарею.
Комплектные принадлежности перечислены в таблице. Дополнительные антенны, датчики, кейсы, ПО и услуги калибровки не входят все в базовую поставку. Уточняйте состав в предложении.
Продление гарантии не включает калибровку; обслуживание и перевозка согласуются отдельно. Укажите диапазон, стандарты сигналов, полосу, реальный анализ/IQ/пеленгацию, протоколы и количество.
