YC-TI-LCT-0003 | USB-анализатор кабелей и антенн Ceyear 3681BU
Цена по запросу
Запросить предложениеОписание
3681BU — USB-модуль для измерений кабелей и антенн в диапазоне 300 кГц–9 ГГц, предназначенный для интеграции многоканальных производственных систем S11. Результаты отображаются программой на ПК: DTF, 8 независимых маркеров, 4 окна и 8 трасс. TDR и электронная калибровка поставляются как функциональные опции.

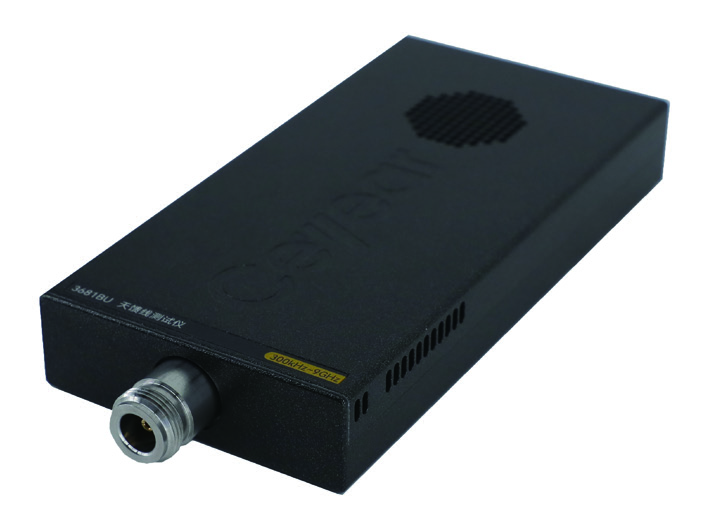

Пример внешнего вида. ПК, концентратор и принадлежности многомодульной системы не входят в комплект по умолчанию; конфигурация определяется предложением.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Модель производителя | 3681BU |
| Диапазон частот | 300 кГц–9 ГГц |
| Частотная характеристика | Точность частоты: ±1×10⁻⁶ |
| Эффективная направленность | 36–42 дБ |
| Погрешность отражения | ±0,08 дБ |
| Измерительный порт | N, розетка |
| Отображение и управление | USB-модуль с управлением и отображением на ПК; встроенного экрана нет |
| Маркеры и отображение | Программа поддерживает 8 маркеров, 4 окна и 8 трасс |
| Определение расстояния до неисправности | Поддерживается |
| Габариты (Ш×В×Г) | (167±1,2)×(75±0,8)×(24,5±0,5) мм, без заглушек |
| Масса | <0,4 кг |
| Питание / автономность | Подключение по шине USB |
Дополнительные функции
| Опция | Функция и требования к конфигурации |
|---|---|
| 3681-S32 | Анализ характера неисправности методом TDR |
| 3681-S38 | Встроенная электронная калибровка |
| 3681U-H13 | 10-портовый концентратор USB 3.0; опция для интеграции системы |
| 3681U-01 | Англоязычная опция |
36–42 дБ не означает 42 дБ во всём диапазоне. Для многоканальной системы требуются соответствующее число модулей, ПК и соединительное оборудование. Концентратор на 10 портов не превращает один модуль в 10-канальный ВЧ-анализатор и не гарантирует неуказанную точность синхронизации.
Комплектность
Укажите диапазон частот, функциональные опции, калибровочные наборы, кабели, язык интерфейса и количество. Опции, внешние датчики, компьютеры и принадлежности не включены по умолчанию. Комплектность, требования к протоколам и сроки поставки определяются предложением.
