YC-TI-LCT-0002 | Анализатор кабелей и антенн Ceyear 3681B
Цена по запросу
Запросить предложениеОписание
Портативный 3681B работает в диапазоне 300 кГц–9 ГГц и оснащён ёмкостным экраном 10,1 дюйма. Поддерживаются DTF, 8 независимых маркеров, 4 окна и 8 трасс. Опции TDR, электронной калибровки, USB-измерения мощности и оптических измерений предназначены для монтажа, обслуживания и диагностики.

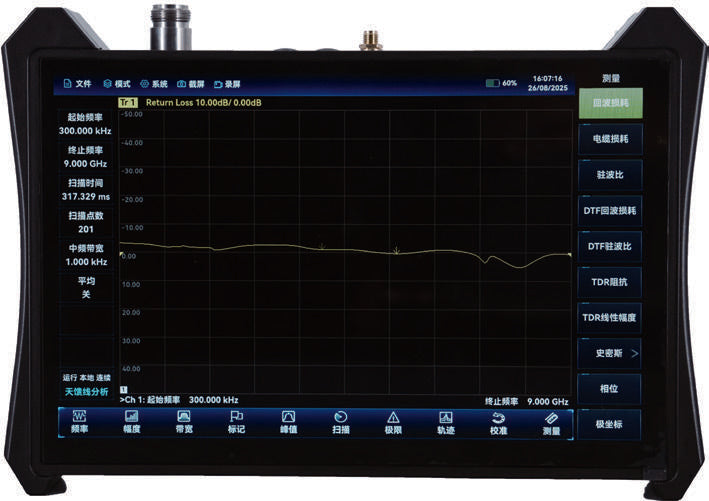

Пример внешнего вида из каталога производителя. Демонстрация на экране не означает включение всех опций; конфигурация определяется предложением.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Модель производителя | 3681B |
| Диапазон частот | 300 кГц–9 ГГц |
| Частотная характеристика | Точность частоты: ±1×10⁻⁶ |
| Эффективная направленность | 36–42 дБ |
| Погрешность отражения | ±0,08 дБ |
| Измерительный порт | N, розетка |
| Отображение и управление | Ёмкостный сенсорный экран 10,1 дюйма |
| Маркеры и отображение | 8 независимых маркеров; 4 окна; 8 трасс |
| Определение расстояния до неисправности | Поддерживается |
| Габариты (Ш×В×Г) | (258,3±2,5)×(179,4±2,5)×(37,0±1,5) мм, без заглушек, разъёмов и бокового ремня |
| Масса | <1,5 кг без аккумулятора |
| Питание / автономность | Литиевый аккумулятор; типовая автономность >4 часов |
Дополнительные функции
| Опция | Функция и требования к конфигурации |
|---|---|
| 3681-S32 | Анализ характера неисправности методом TDR |
| 3681-S38 | Встроенная электронная калибровка |
| 3681-S01 | Измерение мощности по USB; требуется совместимый датчик 87233/87235 |
| 3681-S02 | Пиковая/средняя мощность по USB; требуется совместимый датчик 87234/87236 |
| 3681-S34 / 3681-H67 | Оптическая рефлектометрия и мощность: требуются функциональная опция и USB-модуль |
| 3681-01 | Англоязычная опция |
36–42 дБ — диапазон направленности по каталогу, а не 42 дБ на каждой частоте. Внешние датчики мощности и оптические модули являются опциями и не изменяют диапазон кабельно-антенных измерений 300 кГц–9 ГГц. Автономность указана как типовая.
Комплектность
Укажите диапазон частот, функциональные опции, калибровочные наборы, кабели, язык интерфейса и количество. Опции, внешние датчики, компьютеры и принадлежности не включены по умолчанию. Комплектность, требования к протоколам и сроки поставки определяются предложением.
