YC-TI-LCT-0001 | Анализатор антенно-фидерных устройств Ceyear 3680A

Цена по запросу

Описание

Портативный 3680A предназначен для обслуживания антенн, фидеров и кабелей в диапазоне 1 МГц–4 ГГц. Доступны семь форматов: возвратные потери, КСВН, потери кабеля, DTF возвратных потерь и КСВН, диаграмма Смита и фаза, а также списочное сканирование и два окна. USB или LAN обеспечивают управление с ПК, хранение трасс и анализ данных.

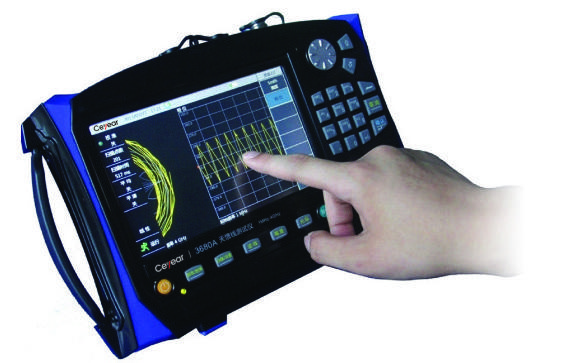

Пример внешнего вида из каталога производителя. Демонстрация на экране не означает включение всех опций; конфигурация определяется предложением.

Основные характеристики

Параметр	Характеристика
Модель производителя	3680A
Диапазон частот	1 МГц–4 ГГц
Частотная характеристика	Начальная погрешность частоты: ±2×10⁻⁶ при 23°C
Эффективная направленность	42 дБ при механической калибровке
Погрешность отражения	±0,08 дБ при механической калибровке
Измерительный порт	N, розетка
Отображение и управление	Сенсорный экран 7 дюймов
Маркеры и отображение	6 независимых маркеров; 2 окна
Определение расстояния до неисправности	Поддерживается
Габариты (Ш×В×Г)	(291±1,2)×(199±1,2)×(67±0,8) мм, без ручки и подставки
Масса	<2,5 кг с аккумулятором
Питание / автономность	Литиевый аккумулятор; до 8 часов

Дополнительные функции

Опция	Функция и требования к конфигурации
3680A-027	Встроенная электронная калибровка, опция
3680A-006	Измерение мощности по USB; требуется совместимый внешний датчик
3680A-001	Англоязычная опция

Условия частотных характеристик, направленности и отражения указаны в таблице. Максимальная автономность не гарантируется во всех режимах. Диапазон внешнего датчика мощности не расширяет диапазон антенно-фидерных измерений 1 МГц–4 ГГц.

Комплектность

Укажите диапазон частот, функциональные опции, калибровочные наборы, кабели, язык интерфейса и количество. Опции, внешние датчики, компьютеры и принадлежности не включены по умолчанию. Комплектность, требования к протоколам и сроки поставки определяются предложением.
