Серия 3652 предназначена для СВЧ- и миллиметровых измерений. Доступны конфигурации 17–34 ГГц, 37–43 ГГц, 46–53 ГГц и 1–110 ГГц. Входные и выходные частоты и разъёмы зависят от модели. Поддерживаются управление по LAN и заказные многоканальные исполнения с различными ПЧ и мгновенными полосами. Максимальные частоты и полосы разных моделей нельзя объединять в одну характеристику.

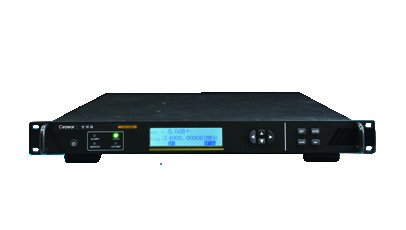

Внешний вид серии 3652; разъёмы и исполнение зависят от модели.
Модели, частоты и разъёмы
| Модель | Входные частоты | Выходные частоты | Входной разъём | Выходной разъём |
|---|
| 3652-17G-34G-UC1 | 70 МГц ±20 МГц / 1.2 ГГц ±0.5 ГГц / 2.25 ГГц ±0.25 ГГц / 4 ГГц ±1 ГГц | 17–34 ГГц | SMA (F) | 2.92 мм (F) |
|---|
| 3652-17G-34G-DC1 | 17–34 ГГц | 70 МГц ±20 МГц / 1.2 ГГц ±0.5 ГГц / 2.25 ГГц ±0.25 ГГц / 4 ГГц ±1 ГГц | 2.92 мм (F) | SMA (F) |
|---|
| 3652-37G-43G-DC1 | 37–43 ГГц | 70 МГц ±20 МГц / 1.7 ГГц ±1.1 ГГц / 2.25 ГГц ±1 ГГц | 2.4 мм (F) | SMA (F) |
|---|
| 3652-46G-53G-UC1 | 70 МГц ±20 МГц / 1.7 ГГц ±1.1 ГГц / 2.25 ГГц ±1 ГГц | 46–53 ГГц | SMA (F) | 1.85 мм (F) |
|---|
| 3652P | 1–110 ГГц | 1.2 ГГц ±0.5 ГГц | 1.0 мм (F) | SMA (F) |
|---|
Уровни, усиление и шум
| Модель | Входной уровень | Диапазон усиления | Шаг усиления | Коэффициент шума при максимальном усилении |
|---|
| 3652-17G-34G-UC1 | −70…+10 дБм | 0–45 дБ | 0.5 дБ | ≤18 дБ |
|---|
| 3652-17G-34G-DC1 | −70…+10 дБм | 0–45 дБ | 0.5 дБ | ≤12 дБ |
|---|
| 3652-37G-43G-DC1 | −80…+10 дБм | 0–40 дБ | 0.5 дБ | ≤18 дБ |
|---|
| 3652-46G-53G-UC1 | −80…+10 дБм | 0–40 дБ | 0.5 дБ | ≤18 дБ |
|---|
| 3652P | −60…−30 дБм | 10–40 дБ | 0.1 дБ | ≤20 дБ |
|---|
Характеристики в полосе
| Модель | АЧХ в полосе | Неравномерность групповой задержки | Подавление зеркального канала | Побочные составляющие в полосе |
|---|
| 3652-17G-34G-UC1 | ≤±0.4 дБ @ ±20 МГц / ≤±1 дБ @ ±0.25 ГГц / ≤±1.5 дБ @ ±0.5 ГГц / ≤±2 дБ @ ±1 ГГц | линейная: ≤0.03 нс/МГц; параболическая: ≤0.01 нс/МГц² | >60 дБн | <−55 дБн (0 дБм выход) |
|---|
| 3652-17G-34G-DC1 | ≤±0.4 дБ @ ±20 МГц / ≤±1 дБ @ ±0.25 ГГц / ≤±1.5 дБ @ ±0.5 ГГц / ≤±2 дБ @ ±1 ГГц | линейная: ≤0.03 нс/МГц; параболическая: ≤0.01 нс/МГц² | >60 дБн | <−55 дБн (0 дБм выход) |
|---|
| 3652-37G-43G-DC1 | ≤±0.4 дБ @ ±20 МГц / ≤±2.2 дБ @ ±1 ГГц / ≤±2.5 дБ @ ±1.1 ГГц | линейная: ≤0.03 нс/МГц; параболическая: ≤0.01 нс/МГц² | >60 дБн | <−55 дБн (0 дБм выход) |
|---|
| 3652-46G-53G-UC1 | ≤±0.4 дБ @ ±20 МГц / ≤±2.2 дБ @ ±1 ГГц / ≤±2.5 дБ @ ±1.1 ГГц | ≤6 нс / 100 МГц | — | <−55 дБн (0 дБм выход) |
|---|
| 3652P | ≤±2.5 дБ / 1 ГГц | 1 нс (любая 40 МГц полоса); 2 нс (любая 250 МГц полоса) | ≥70 дБ (1–50 ГГц); ≥60 дБ (50–110 ГГц) | ≤−50 дБн (максимальное усиление, 0 дБм выход; без гармоник выходной ПЧ) |
|---|
Фазовый шум
| Модель | Фазовый шум (дБн/Гц; @ — отстройка) |
|---|
| 3652-17G-34G-UC1 | <−75 дБн/Гц @ 100 Гц; <−90 @ 1 кГц; <−95 @ 10 кГц; <−95 @ 100 кГц; <−100 @ 1 МГц |
|---|
| 3652-17G-34G-DC1 | <−75 дБн/Гц @ 100 Гц; <−90 @ 1 кГц; <−95 @ 10 кГц; <−95 @ 100 кГц; <−100 @ 1 МГц |
|---|
| 3652-37G-43G-DC1 | <−75 дБн/Гц @ 100 Гц; <−90 @ 1 кГц; <−95 @ 10 кГц; <−95 @ 100 кГц; <−100 @ 1 МГц |
|---|
| 3652-46G-53G-UC1 | <−65 дБн/Гц @ 100 Гц; <−85 @ 1 кГц; <−90 @ 10 кГц; <−90 @ 100 кГц; <−95 @ 1 МГц |
|---|
| 3652P | 1–50 ГГц: ≤−85 дБн/Гц @ 1 кГц, ≤−95 @ 10 кГц, ≤−100 @ 100 кГц; 50–110 ГГц: ≤−80 @ 1 кГц, ≤−90 @ 10 кГц, ≤−95 @ 100 кГц |
|---|
Общие характеристики
| Параметр | Значение |
|---|
| Минимальный шаг частоты | 1 Гц |
|---|
| Выходная мощность P−1дБ | ≥10 дБм |
|---|
| Выходная точка пересечения 3-го порядка | ≥20 дБм |
|---|
| Точность усиления | ±1.0 дБ |
|---|
| Стабильность частоты | ±1×10⁻⁸/сутки; ±1×10⁻⁷/год |
|---|
| Дистанционное управление | LAN |
|---|
| Максимальная неразрушающая входная мощность (каталог) | ≥10 дБм |
|---|
| Максимальная мгновенная полоса 3652P | 1 ГГц |
|---|
Выбор и поставка
- F означает розетку. Диапазоны ПЧ через косую черту — варианты исполнения, а не одновременные каналы.
- Если единица фазового шума не повторена, используется дБн/Гц. Характеристики 3652P разделены для 1–50 ГГц и 50–110 ГГц.
- АЧХ, задержка и подавление зеркального канала относятся к указанным частотам и исполнению. Прочерк означает отсутствие значения в каталоге.
- Неразрушающая входная мощность не является рекомендуемым рабочим уровнем. Используйте входные уровни выбранной модели и уточняйте предел перегрузки конкретного интерфейса.
- Корпус, расположение разъёмов и принадлежности зависят от выбранного исполнения.
Укажите входные и выходные частоты, мгновенную полосу, каналы, усиление, разъёмы и управление. Каталог включает шнур питания, руководство, сертификат соответствия изделия и алюминиевый кейс. Модель, заказное исполнение, принадлежности и срок определяются предложением.
