YC-TI-CAL-0002 | Электронный калибровочный набор Ceyear серии 20402/20404

Цена по запросу

Серия 20402/20404 с питанием и связью по USB обеспечивает быструю калибровку и коррекцию ошибок совместимых векторных анализаторов цепей. Предусмотрены 11 моделей: двухпортовые 20402D/E/F/H/L, четырёхпортовые 20404D/E/F/H/L и 20404EZ с комбинированными разъёмами. Выбор зависит от частоты, портов и интерфейса.

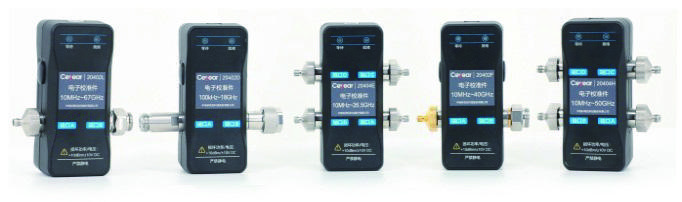

Пример внешнего вида нескольких моделей серии 20402/20404, не комплект поставки. Модель и разъёмы определяются предложением.

Модели и разъёмы

Модель	Порты	Диапазон частот	Тип разъёма	Базовый тип
20402D	2	100 кГц–18 ГГц	N	F/M
20402E	2	10 МГц–26.5 ГГц	3.5 мм	F/M
20402F	2	10 МГц–40 ГГц	2.92 мм	F/M
20402H	2	10 МГц–50 ГГц	2.4 мм	F/M
20402L	2	10 МГц–67 ГГц	1.85 мм	F/M
20404D	4	100 кГц–18 ГГц	N	FFFF
20404E	4	10 МГц–26.5 ГГц	3.5 мм	FFFF
20404F	4	10 МГц–40 ГГц	2.92 мм	FFFF
20404H	4	10 МГц–50 ГГц	2.4 мм	FFFF
20404L	4	10 МГц–67 ГГц	1.85 мм	FFFF
20404EZ	4	300 МГц–8.5 ГГц	3.5 мм / 4.3-10	FFFF

Характеристики калибровки

Модель	Направленность	Согласование источника	Согласование нагрузки	Передача	Отражение
20402D	≥30 дБ	≥28 дБ	≥26 дБ	≤0.37 дБ	≤0.12 дБ
20402E	≥42 дБ	≥36 дБ	≥34 дБ	≤0.09 дБ	≤0.05 дБ
20402F	≥35 дБ	≥29 дБ	≥27 дБ	≤0.15 дБ	≤0.10 дБ
20402H	≥30 дБ	≥25 дБ	≥25 дБ	≤0.14 дБ	≤0.08 дБ
20402L	≥30 дБ	≥25 дБ	≥24 дБ	≤0.15 дБ	≤0.09 дБ
20404D	≥35 дБ	≥33 дБ	≥32 дБ	≤0.37 дБ	≤0.12 дБ
20404E	≥40 дБ	≥31 дБ	≥32 дБ	≤0.23 дБ	≤0.18 дБ
20404F	≥32 дБ	≥27 дБ	≥27 дБ	≤0.14 дБ	≤0.15 дБ
20404H	≥35 дБ	≥25 дБ	≥24 дБ	≤0.15 дБ	≤0.15 дБ
20404L	≥35 дБ	≥24 дБ	≥23 дБ	≤0.15 дБ	≤0.15 дБ
20404EZ	≥42 дБ	≥33 дБ	≥35 дБ	≤0.06 дБ	≤0.12 дБ

Максимальные габариты (Ш×В×Г)

Модель	Габариты
20402D	(116.5±0.8)×(46±0.8)×(119.2±0.8) мм
20402E	(92.8±0.8)×(46±0.8)×(119.2±0.8) мм
20402F	(92.8±0.8)×(46±0.8)×(119.2±0.8) мм
20402H	(92.8±0.8)×(46±0.8)×(119.2±0.8) мм
20402L	(92.8±0.8)×(46±0.8)×(119.2±0.8) мм
20404D	(121.6±0.8)×(46±0.8)×(119.2±0.8) мм
20404E	(96±0.8)×(46±0.8)×(119.2±0.8) мм
20404F	(96±0.8)×(46±0.8)×(119.2±0.8) мм
20404H	(98.3±0.8)×(46±0.8)×(119.2±0.8) мм
20404L	(98.3±0.8)×(46±0.8)×(119.2±0.8) мм
20404EZ	(118±0.8)×(50±0.8)×(116±0.8) мм

Подключение и совместимость

Параметр	Характеристика
Связь и питание	Связь и питание по USB
Максимальная мощность на порт	+10 дБм
Указанные совместимые анализаторы	Серии 3671, 3656, 3657 и 3674; проверьте ПО, разъём и диапазон
Разъёмы двухпортовых моделей	Базово F/M; опции FF или MM
Разъёмы четырёхпортовых моделей	Базово FFFF
Принадлежности	В каталоге указаны USB-кабель 1,5 м, сертификат соответствия изделия и упаковка; комплект определяется предложением

Опции разъёмов

Опция	Разъём	Тип
20402D-001	N	FF
20402D-002	N	MM
20402E-001	3.5 мм	FF
20402E-002	3.5 мм	MM
20402F-001	2.92 мм	FF
20402F-002	2.92 мм	MM
20402H-001	2.4 мм	FF
20402H-002	2.4 мм	MM
20402L-001	1.85 мм	FF
20402L-002	1.85 мм	MM

F — розетка, M — вилка. 20402 и 20404 обозначают двухпортовые и четырёхпортовые исполнения; их характеристики не взаимозаменяемы. Покрытие серии не является диапазоном каждой модели. Наличие USB не означает совместимость с анализаторами всех производителей.

Суффикс -003 — англоязычная опция для 20402D/E/F/H/L и 20404D/E/F/H/L. 20402/20404-004 — динамометрический ключ; инструмент и момент затяжки должны соответствовать выбранному разъёму, а не быть одинаковыми для всех интерфейсов. Для 20404EZ укажите язык и комбинацию разъёмов в запросе.

Конфигурация и запрос предложения

Сообщите модель анализатора и версию ПО, частоты, число портов, типы разъёмов, язык, требования к протоколу калибровки и количество. Все опции не включены по умолчанию; комплектность и срок поставки определяются предложением.

Запросить предложение
