YC-TI-AWG-0004 | Генератор функций и произвольных сигналов Ceyear серии 1653
Цена по запросу
Запросить предложениеСерия 1653 включает модели AB, AC, AD, AE и AF с верхними частотами от 120 МГц до 1 ГГц. Поддерживаются функциональные и пользовательские сигналы, модуляция и разные режимы воспроизведения. Каналы, дискретизация, разрешение и память зависят от модели и опций для многоканальных испытаний и имитации сигналов.

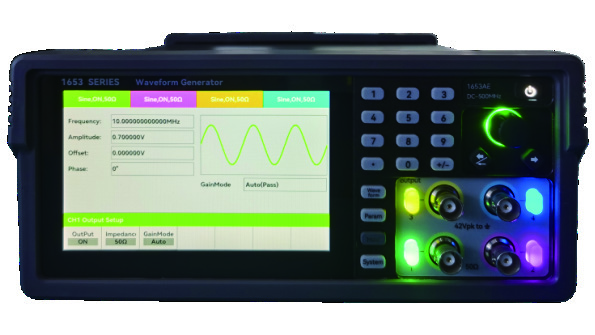

Пример 4-канальной конфигурации 1653AE. AB–AE имеют 2 базовых канала и опцию 4 каналов; AF имеет 2 канала.
Модели и конфигурации
| Модель | Выходной диапазон | Дискретизация (→ интерполяция) | Разрешение | Базовые/опциональные каналы | Базовая→опциональная память на канал |
|---|---|---|---|---|---|
| 1653AB | DC–120 МГц | 1.2 Гвыб/с → 2.4 Гвыб/с | 16 бит | 2 / 4 | 64 Мвыб → 512 Мвыб |
| 1653AC | DC–250 МГц | 1.2 Гвыб/с → 2.4 Гвыб/с | 16 бит | 2 / 4 | 64 Мвыб → 512 Мвыб |
| 1653AD | DC–350 МГц | 1.2 Гвыб/с → 2.4 Гвыб/с | 16 бит | 2 / 4 | 64 Мвыб → 512 Мвыб |
| 1653AE | DC–500 МГц | 1.2 Гвыб/с → 2.4 Гвыб/с | 16 бит | 2 / 4 | 64 Мвыб → 512 Мвыб |
| 1653AF | DC–1 ГГц | 2.5 Гвыб/с | 14 бит | 2 | 64 Мвыб → 1 Гвыб |
Амплитуда выхода
| Частотное условие | Максимальная амплитуда синусоиды (50 Ом) |
|---|---|
| ≤60 МГц | 12 В размах |
| 60–120 МГц | 5 В размах |
| 120–200 МГц | 3 В размах |
| 200–300 МГц | 2 В размах |
| 300–400 МГц | 1.5 В размах |
| 400–500 МГц | 1 В размах |
| >500 МГц | 0.4 В размах |
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Минимальное время фронта | AB/AC/AD/AE: 2 нс; AF: 1,1 нс |
| Минимальная длительность импульса | AB/AC/AD/AE: 4 нс; AF: 2 нс |
| Диапазон напряжения DC | ±5 В при 50 Ом; ±10 В при 1 МОм |
| Экран | Цветной ёмкостный экран 5 дюймов, 800×480 |
| Интерфейсы | 1 порт USB 2.0 Type-A; LAN с дистанционным управлением |
| Формы сигналов | Синусоида, меандр, пила, импульс, шум, PRBS, DC и произвольные сигналы |
| Модуляция и воспроизведение | AM, DSB, FM, PM, SUM, ASK, FSK, BPSK; развёртка, пакеты, запуск по времени/внешний и цикл |
| Габариты (Ш×В×Г) | 213×88,1×303 мм без выступающих частей; 231×104,6×338,5 мм с ними |
| Масса | ≤10 кг |
Функциональные опции
| Опция | Функция |
|---|---|
| 1653-H07 | Опция питания 110 В; 110 В и 220 В не поддерживаются одновременно |
| 1653-H11 | Расширяет AB/AC/AD/AE с 2 до 4 каналов; не для AF |
| 1653-H16 | Высокостабильная опора OCXO |
| 1653-S21 | Память 128 Мвыб на канал |
| 1653-S22 | Память 256 Мвыб на канал |
| 1653-S23 | Память 512 Мвыб на канал |
| 1653-S24 | Память 1 Гвыб на канал, только AF |
Для AB–AE значение 2,4 Гвыб/с относится к интерполяции, а не исходной дискретизации. AF имеет 2,5 Гвыб/с и 14 бит. Базовая память всех моделей — 64 Мвыб на канал; после стрелки указаны опциональные пределы. Условия амплитуды ограничены диапазоном выбранной модели; строка >500 МГц относится только к AF. Расширение AF до 4 каналов не предусмотрено.
Конфигурация и запрос предложения
Укажите модель, каналы, частоту и амплитуду сигнала, память, версию питания, принадлежности и количество. Все опции не включены по умолчанию. Комплектность, язык интерфейса, протоколы и сроки поставки определяются предложением.
