YC-TI-AWG-0003 | Модульный генератор произвольных сигналов Ceyear 1652AM
Цена по запросу
Запросить предложениеОписание
18-слотовый 1652AM в базовой комплектации включает контроллер, синхронизатор 6903AE и один модуль 7110B с 4 выходными каналами. Дополнительные 7110B расширяют число каналов для многоканального воспроизведения и синхронных испытаний. Модули, тактовые соединения и опции выбираются по задаче.

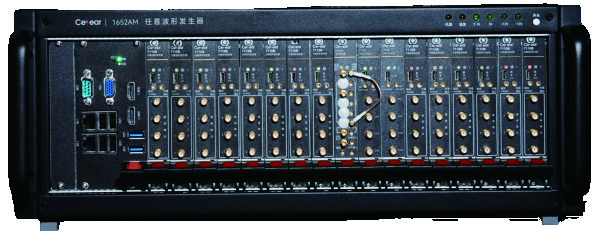

Пример многомодульной конфигурации 1652AM. Базово один 7110B и 4 канала; показанное заполненное шасси не является стандартным комплектом.
Основные характеристики
| Параметр | Характеристика |
|---|---|
| Слоты шасси | 18 слотов; базово заняты 3: контроллер, 6903AE и 7110B |
| Каналы | 4 базовых канала; до 64 с дополнительными модулями 7110B |
| Контроллер | Память 16 ГБ; накопитель ≥400 ГБ |
| Интерфейсы контроллера | DVI-I, 4 порта USB 2.0 Type-A, 2 сетевых порта |
| Передача сигналов | PCIe ×4 на слот; загрузка через внутренние интерфейсы программной библиотеки |
| Синхронизация | В произвольном режиме точность синхронизации может достигать 30 пс внутри модуля и между соединёнными модулями/шасси; шаг задержки порядка 1 пс |
| Вход/выход синхронизации 6903AE | 1 вход и 1 выход; дифференциальный разъём 100 Ом, уровни LVDS |
| Габариты шасси (Ш×В×Г) | (426±4)×(177±2,5)×(458±4) мм без выступающих частей; 482,6×193,4×506,8 мм с ними |
Характеристики модуля 7110B
| Параметр | Характеристика |
|---|---|
| Каналы 7110B | 4 канала на модуль; 1 слот |
| Максимальная частота дискретизации | 1,2 Гвыб/с, с интерполяцией до 2,4 Гвыб/с |
| Вертикальное разрешение | 16 бит |
| Диапазон выходных частот | От постоянного тока до 400 МГц |
| Максимальная память сигналов | 512 Мвыб на канал; 2 Гвыб суммарно на 4 канала одного модуля |
| Минимальное время фронта | ≤2,5 нс (произвольный режим, 700 мВ размах, 10%–90%) |
| Максимальная амплитуда синусоиды | Режим DC, нагрузка 50 Ом: размах 2,0 В при ≤200 МГц; 1,6 В при ≤400 МГц |
| Смещение постоянного тока | 50 Ом, режим DC: −2…+2 В (порт −2,5…+2,5 В); режим DAC с H14: −1…+1 В (порт −1,5…+1,5 В) |
| Формы сигналов | Базово синусоида и пользовательские сигналы; H12 добавляет меандр, импульс, треугольник и пилу |
| Формат и масса модуля | Однослотовая плата PXIe; модуль 7110B ≤2 кг, не масса всей системы |
Функциональные опции
| Опция | Функция |
|---|---|
| 1652AM-H11 | Дополнительный 4-канальный модуль 7110B |
| 1652AM-H12 | Расширение функциональных сигналов; одна опция на 7110B |
| 1652AM-H13 | Переменная частота дискретизации; одна опция на 7110B |
| 1652AM-H14 | Прямой выход DAC; одна опция на 7110B |
| 1652AM-H19 | Предварительная калибровка IQ; одна опция на 7110B |
| 1652AM-H80 | Дополнительный 6903AE для расширения синхронизации шасси |
| 1652AM-H90 | Фазостабильный кабель SMA, опция для согласования фаз выходов |
64 канала требуют дополнительных 7110B и не являются базовой комплектацией. Синхронизация 30 пс относится к произвольному режиму с соответствующими соединениями, а не к любой схеме. Масса модуля и суммарная память не являются массой системы и памятью каждого канала. Прямой DAC требует H14 и имеет меньший диапазон смещения.
Конфигурация и запрос предложения
Укажите число каналов, частоту, амплитуду, формы сигналов, модули, опции, язык интерфейса и количество. Показанная конфигурация, дополнительные модули, кабели и опции не включены все по умолчанию. Комплектность, протоколы и сроки поставки определяются предложением.
