YC-TI-SG-0007 | Портативный генератор сигналов Ceyear серии 1433
Цена по запросу
Запросить предложениеСерия 1433 формирует непрерывные сигналы и сигналы с амплитудной или импульсной модуляцией для полевых ВЧ испытаний. Четыре модели имеют разные верхние пределы частоты, сенсорный экран и питание от аккумулятора или адаптера.

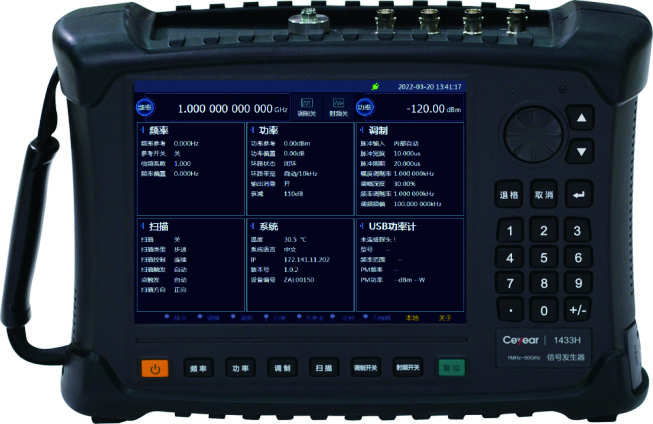

Показана модель 1433H как пример внешнего вида серии 1433. Верхняя частота и разъём ВЧ выхода зависят от модели согласно таблице конфигураций.
Модели и конфигурации
| Модель производителя | Диапазон частот | Разъём ВЧ выхода |
|---|---|---|
| 1433D | 1 МГц–20 ГГц | N, гнездо |
| 1433E | 1 МГц–26,5 ГГц | 2,4 мм, штекер |
| 1433F | 1 МГц–40 ГГц | 2,4 мм, штекер |
| 1433H | 1 МГц–50 ГГц | 2,4 мм, штекер |
Основные характеристики
| Разрешение по частоте | 0,1 Гц |
|---|---|
| Начальная точность частоты | ±0,5 ppm |
| Режимы сканирования | Пошаговое сканирование, сканирование по списку |
| Однополосный фазовый шум | ≤−108 дБн/Гц при несущей 10 ГГц, отстройке 10 кГц и максимальной мощности со стабилизацией уровня |
| Модуляция | Амплитудная и импульсная модуляция (f≥10 МГц) |
| Отношение включено/выключено | ≥80 дБ (f≥10 МГц) |
| Время нарастания/спада импульса | ≤30 нс (f≥10 МГц) |
| Минимальная длительность импульса | С внутренней стабилизацией уровня: 1 мкс (±50 нс); без стабилизации: 100 нс (±20 нс) |
| Дисплей | Сенсорный экран 8,4 дюйма, 800×600 |
| Рабочая температура | −10…+50 °C |
| Питание | Аккумулятор или адаптер питания |
| Габариты (Ш×В×Г) | (314±1,2)×(217±1,2)×(91±0,8) мм, без бокового ремня, задней опоры и разъёмов |
| Масса | ≤5,5 кг с аккумулятором |
Диапазон выходной мощности
Указанные диапазоны действуют при 25±10 °C в режиме непрерывного сигнала и только в пределах частот выбранной модели.
| Частотный интервал | Диапазон выходной мощности |
|---|---|
| 1 МГц≤f<2,5 ГГц | −120…+5 дБм |
| 2,5 ГГц≤f≤10 ГГц | −120…+10 дБм |
| 10 ГГц<f≤20 ГГц | −120…+5 дБм |
| 20 ГГц<f≤40 ГГц | −120…+5 дБм |
| 40 ГГц<f≤50 ГГц | −120…0 дБм |
Опции и применение
- 1433D, 1433E, 1433F и 1433H — разные модели. Верхняя частота и разъём ВЧ выхода выбираются по модели.
- 1433-S01 — опция программного обеспечения для измерения мощности через USB; требуется совместимый датчик мощности 8723X. Датчик не включается автоматически вместе с ПО.
- 1433-H01 — опция англоязычной версии. Принадлежности, документы о калибровке и язык определяются предложением.
Запрос предложения и поставка
Укажите модель, максимальную частоту, диапазон мощности, требования к модуляции, язык интерфейса и количество. Конфигурация, принадлежности и срок поставки согласовываются в предложении.
