YC-TI-MUL-0001 | Миллиметровый умножитель частоты Ceyear серии 1400
Цена по запросу
Запросить предложениеСерия 1400 расширяет диапазон совместимых аналоговых генераторов до модельных полос в пределах 60–500 ГГц для миллиметровых и терагерцовых испытаний. Поддерживаются выход без стабилизации и стабилизированный выход; частота и мощность управляются через совместимый генератор и USB.

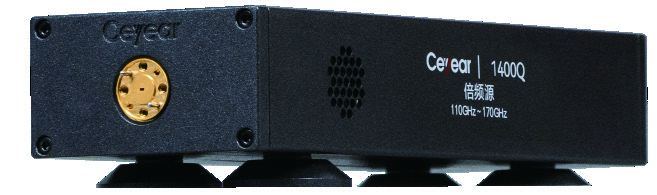

Показан 1400Q (110–170 ГГц) как пример внешнего вида серии 1400. Полоса, волновод и состав поставки определяются таблицей моделей и предложением.
Модели и частотные диапазоны
| Модель производителя | Выходная частота | Входная частота | Кратность | Выходной волновод |
|---|---|---|---|---|
| 1400N | 60–90 ГГц | 10,0–15,0 ГГц | 6 | WR12 |
| 1400P | 75–110 ГГц | 12,5–18,4 ГГц | 6 | WR10 |
| 1400Q | 110–170 ГГц | 9,1–14,2 ГГц | 12 | WR6.5 |
| 1400R | 140–220 ГГц | 11,6–18,4 ГГц | 12 | WR5.1 |
| 1400SA | 170–260 ГГц | 9,4–14,5 ГГц | 18 | WR4.3 |
| 1400S | 220–330 ГГц | 12,2–18,4 ГГц | 18 | WR3.4 |
| 1400T | 330–500 ГГц | 9,1–13,9 ГГц | 36 | WR2.2 |
Выходная мощность
Характеристики выходной мощности измерены при 25±5 °C и относятся к соответствующей модели.
| Модель производителя | Мощность без стабилизации | Максимальная стабилизированная мощность | Минимальная стабилизированная мощность |
|---|---|---|---|
| 1400N | ≥+17 дБм | ≥+16,0 дБм | ≤−18,0 дБм |
| 1400P | ≥+17 дБм | ≥+16,0 дБм | ≤−18,0 дБм |
| 1400Q | ≥+15 дБм | ≥+12,0 дБм | ≤−18,0 дБм |
| 1400R | ≥+1 дБм | ≥0,0 дБм | ≤−18,0 дБм |
| 1400SA | ≥0 дБм | ≥−3,0 дБм | ≤−18,0 дБм |
| 1400S | ≥−1 дБм | ≥−3,0 дБм | ≤−18,0 дБм |
| 1400T | ≥−12 дБм | ≥−12,0 дБм | ≤−20,0 дБм |
Основные характеристики
| Режимы выхода | Без стабилизации и со стабилизацией мощности |
|---|---|
| Разъём входного ВЧ сигнала | 3,5 мм, гнездо |
| Управление | USB-кабель к совместимому генератору сигналов |
| Питание | Специальный адаптер питания |
| Потребляемая мощность | ≤35 Вт |
| Масса | ≤5 кг |
Применение и заказ
- 60–500 ГГц — покрытие серии, а не непрерывная полоса одного модуля. Модель 1400N/P/Q/R/SA/S/T выбирается по нужному диапазону.
- В каталоге показана совместная работа с аналоговым генератором серии 1466. Перед применением проверьте входную частоту, совместимость управления и волноводные соединения.
- Внутриполосные паразитные составляющие для 1400N/P/Q: ≤−40/−40/−35 дБн соответственно при стабилизированной мощности +10 дБм. Для 1400R/SA/S/T значение −20 дБн является типовым, а не гарантированным пределом.
- Точность стабилизированной мощности зависит от модели и уровня. Единая точность для всей серии не задаётся. Размер корпуса зависит от выбранной конфигурации.
Запрос предложения и поставка
Укажите выходной диапазон, модель совместимого генератора, требуемую выходную мощность, волноводный интерфейс и количество. Частотные модули, принадлежности, услуги испытаний и срок поставки определяются предложением.
